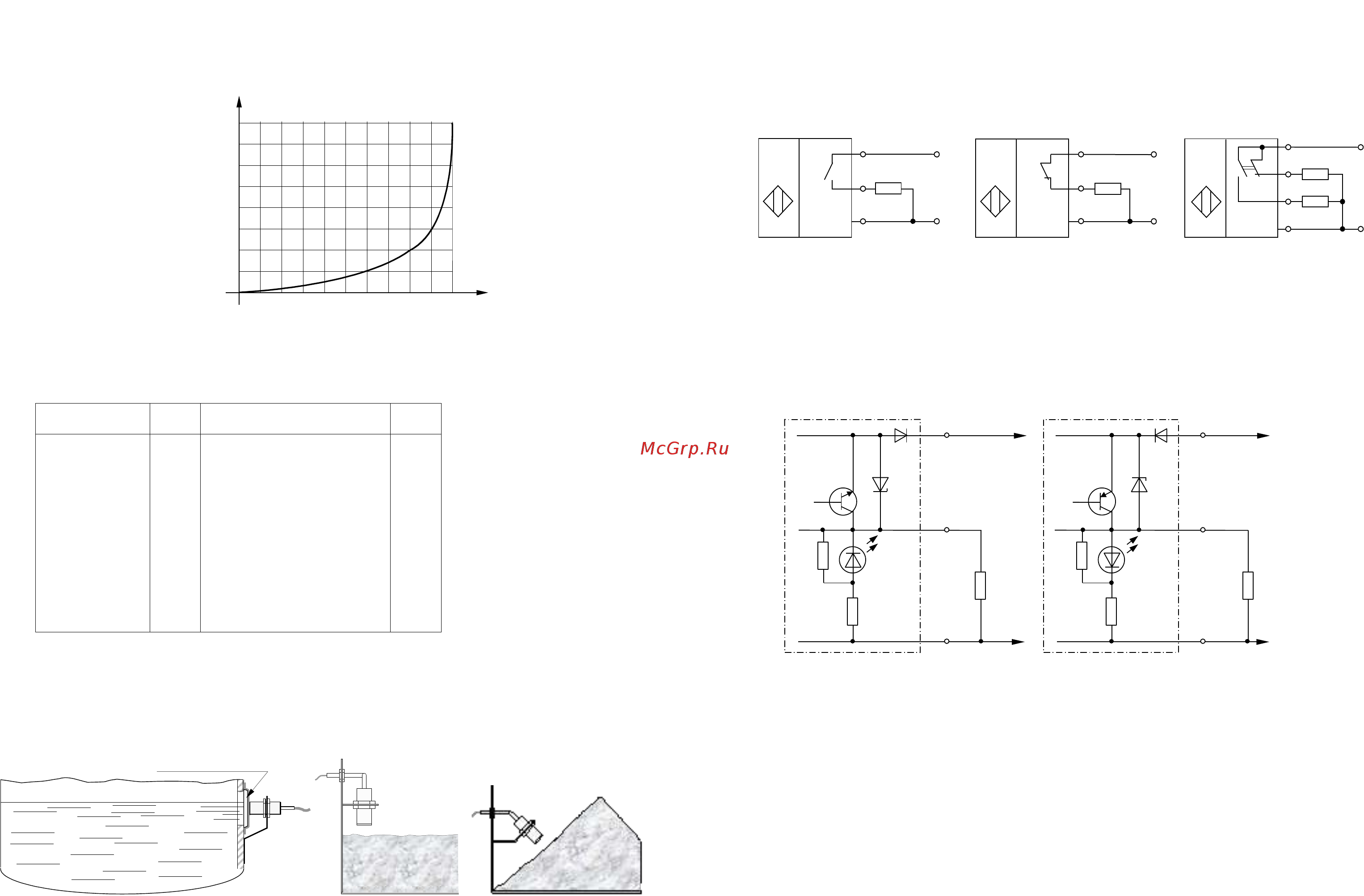

2.4.6 При использовании в качестве объекта воздействия диэлектриков, зависимость относительного расстояния воздействия вы-
ключателя от диэлектрической проницаемости объекта, ориентировочно можно определить при помощи графика, в соответствии с рисун-
ком 4.
Значения диэлектрической проницаемости относительно вакуума () некоторых электроизоляционных материалов приведены в таблице 1.
60
40
20
1
20
40
60
80
100
S
n
%
80
Рис. 4 - График зависимости относительного расстояния воздействия выключателей
от диэлектрической проницаемости объекта воздействия
Таблица 1
Материал или среда Материал или среда
1 Бумага
2 Воздух
3 Гетинакс
4 Дерево
5 Миканит
6 Нефть
7 Резина
8 Слюда
9 Стекло
10 Тальк
11 Тефлон
12 Фарфор
13 Эбонит
2,3
1,0
4,5
2-7
5,2
2,2
2,7
5,0-7,5
5,5-9,0
1,6
2,0
5,3
2,5-9,5
14 Бумага, пропитанная парафином
15 Вода
16 Вода дистиллированная
17 Органическое стекло
18 Парафин
19 Полиамид
20 Поливинилхлорид
21 Полипропилен
22 Полистирол
23 Полиэтилен
24 Спирт этиловый
25 Трансформаторное масло
26 Электроизоляционный картон
3,4-3,6
80,0
81,0
3,2
2,2
5,0
2,9
2,3
3,0
2,3
25,8
2,2
4-6
2.4.7 Примеры установки выключателей на объектах для контроля уровня различных веществ приведены на рисунке 5.
а) Контроль уровня жидкости в резервуаре б) Контроль сыпучих продуктов
Рис. 5 - Примеры монтажа выключателей для контроля различных веществ
2 . 5 У к а з а н и я п о э л е к т р и ч е с к о м у м о н т а ж у
2.5.1 Выключатели имеют двух-, трех-, четырех- и пятипроводную схемы подключения.
Внешняя нагрузка и источник питания подключаются согласно схеме, приводимой на ярлыке каждого выключателя.
2.5.2 Варианты схем подключения выключателей с полупроводниковым коммутационным элементом приведены на рисунке 6.
U
R
н
U
R
н
U
R
н1
R
н2
а) Выключатель с нормально-разомкнутым
(замыкающим) контактом НО
б) Выключатель с нормально-замкнутым
(размыкающим) контактом НЗ
в) Выключатель с переключающим
контактом ИЛИ
C
C
C
Рис. 6 - Варианты схем подключения выключателей
2.5.3 Варианты исполнения трехпроводных и четырехпроводных выключателей постоянного тока с полупроводниковым коммута-
ционным элементом подразделяется на схемы подключения с общим плюсом и общим минусом. Схемы выходных каскадов трехпроводных
выключателей с подключенной нагрузкой приведены на рисунке 7.
R1
2,2 к
R2
4,7 к
Внешняя
нагрузка
+U
-U
Выход
Внешняя
нагрузка
+U
-U
Выход
R1
2,2 к
R2
4,7 к
а) с общим плюсом (n-p-n) б) с общим минусом (p-n-p)
Рис. 7 - Схемы выходных каскадов трехпроводных выключателей с подключенной нагрузкой
2.5.4 Тип кабеля, встроенного в выключатели – ПВС 3х0,35; ПВС 4х0,35 или ПВС5х0.35. Длина встроенного в выключатель кабеля
2
+0,1
м, или другая, определяемая по предварительному согласованию с заказчиком.
2.5.5 После проведения монтажа встроенный кабель выключателя должен быть зафиксирован относительно выключателя.
2.5.6 Обозначения выводов разъемов и клеммников, а также цвета проводов встроенного кабеля, приведены на ярлыке каждого вы-
ключателя, и выполнены в соответствии с ГОСТ Р 50030.5.5-99.
2.5.7 Кабельная часть разъема с кабелем, предназначенная для соединения выключателей с разъемом, поставляется как отдель-
ное изделие. Длина кабеля 2 м
+1
, или другая, определяемая по предварительному согласованию с заказчиком.
2.5.8 Диаметр кабеля, используемого при подключении выключателей с клеммником, должен быть не более 7 мм.
2.5.9 Выключатели имеют защиту от случайной перемены полярности в цепи питания.
