2.5.10 Защита от перегрузок и коротких замыканий в цепи нагрузки может быть бистабильной или тактовой. После срабатывания
бистабильной защиты, для восстановления работоспособности выключателя необходимо изменить коммутационное состояние выключате-
ля внешним воздействием управляющего объекта, или кратковременно отключить источник питания. После срабатывания тактовой защиты
работоспособность выключателя восстанавливается автоматически после устранения причин, вызвавших срабатывание защиты.
2.5.11 Для питания выключателей постоянного тока необходимо использовать напряжение с пульсациями не более 10 % от вели-

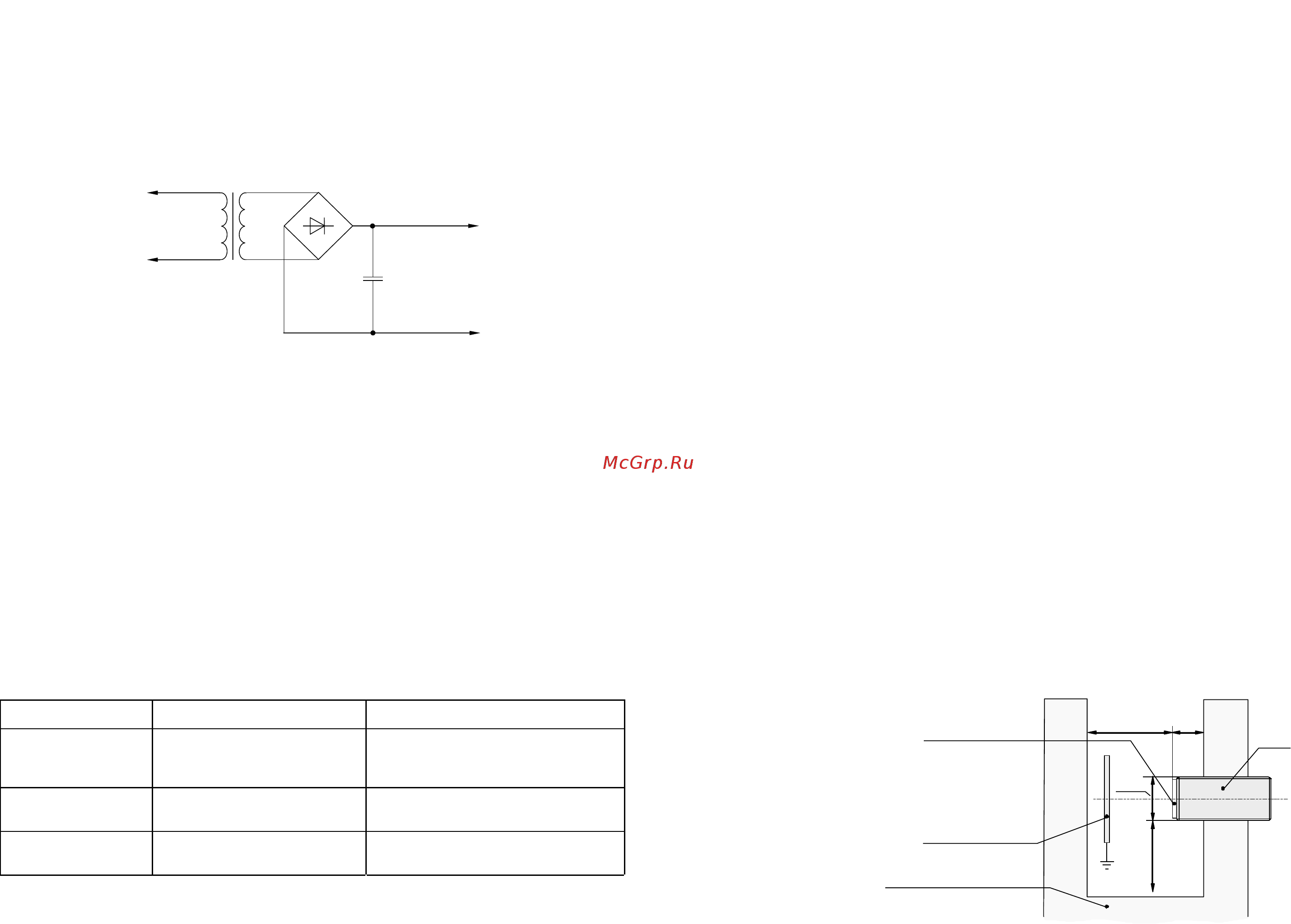

чины выходного напряжения. Пример схемы источника питания выключателей приведен на рисунке 8. При указанной емкости конденсато-
ра и выходном напряжении 24 В ток нагрузки может достигать величины 0,5А.
Выходное напряжение при минимальной нагрузке и максимальном напряжении сети не должно превышать 30 В.
+
~220 В
С1
2200мк
40 В
+U
-U
VD1
=24 В
Рис.8 - Пример схемы источника питания выключателя.
3 Т е х н и ч е с к о е о б с л у ж и в а н и е
3 . 1 О б щ и е у к а з а н и я
3.1.1 Техническое обслуживание выключателей производится по планово-предупредительной системе, которая предусматривает
периодическое обслуживание выключателей. Периодичность технического обслуживания выключателей устанавливает служба, ответ-
ственная за их эксплуатацию, в зависимости от конкретных условий эксплуатации.
3.1.2 Техническое обслуживание должно предусматривать:
- осмотр внешнего состояния выключателя и кабеля подключения;
- проверку надежности крепления выключателей.
- очистку корпуса выключателя от грязи, пыли (если толщина слоя пыли более 1 мм).
3.1.3 Выключатели не являются ремонтно-пригодными.
3.1.4 Перечень наиболее часто встречающихся неисправностей и способы их устранения приведены в таблице 2.
Таблица 2
Внешние признаки
неисправности
Вероятные причины
Методы устранения
1 После проведения мон-
тажа выключатель не работа-
ет, индикаторный светодиод
не светится
1 Отсутствует контакт в цепи питания
2 Обратная полярность подключения
проводов питания
3 Короткое замыкание в цепи нагрузки
1 Восстановить контакт в цепи питания
2 Изменить полярность подключения проводов
питания
3 Устранить короткое замыкание в цепи нагрузки
2 При работающем вы-
ключателе отсутствует на-
пряжение на нагрузке
1 Отсутствует контакт в цепи нагрузки
2 Короткое замыкание в цепи нагрузки
1 Восстановить контакт в цепи нагрузки
2 Устранить короткое замыкание в цепи н агрузки
3 Выключатель работает
неустойчиво
Неправильно отрегулирована чувстви-
тельность выключателя
Отрегулировать чувствительность выключателя
в соответствии с реальными условиями эксплуата-
ции, см. 2.2
2.2.3 Выключатели имеют светодиодную индикацию выхода. В трёхпроводных выключателях постоянного тока светодиодный инди-
катор светится в замкнутом состоянии коммутационного элемента, в четырёхпроводных – при замыкании нормально-разомкнутого комму-
тационного элемента. В выключателях переменного тока - при разомкнутом состоянии коммутационного элемента.
2.2.4 Проверку работоспособности выключателя и расстояния воздействия необходимо проводить по методике, изложенной в при-
ложении Б.
2.2.5 Рабочее расстояние воздействия S
а
, при котором обеспечивается надежное срабатывание выключателя в установленных
условиях эксплуатации, составляет от 0 до 0,81 S
n
, в соответствии с ГОСТ Р 50030.5.2-99.
2.2.6 Выключатели имеют защиту срабатывания от кратковременных внешних воздействий, что необходимо для защиты выключа-
телей от ложных срабатываний.
2 . 3 М е р ы б е з о п а с н о с т и
2.3.1 Проверку, монтаж и эксплуатацию выключателей на объекте должны осуществлять лица, имеющие квалификацию электро-
монтера не ниже 4 разряда, ознакомленных с настоящим руководством по эксплуатации.
2.3.2 Монтаж, проверку и эксплуатацию выключателей необходимо проводить в соответствии с "Правилами технической эксплуата-
ции электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей".
2 . 4 У с т а н о в к а в ы к л ю ч а т е л ей н а о б о р у д о в а н и и
2.4.1 Механические нагрузки, возникающие при монтаже выключателей, не должны нарушать целостности корпуса, кабеля и кре-
пежных элементов выключателя. Момент затягивания гаек должен соответствовать 2.1.2.
2.4.2 Усилие натяжения кабеля по оси кабельного ввода при монтаже не должно превышать 20-кратного значения диаметра кабеля
(в ньютонах и миллиметрах соответственно), но не более 160 Н; усилие натяжения кабеля в при монтаже в направлении, перпендикуляр-
ном оси кабельного ввода, не должно превышать значения 3 кг, в соответствии с ГОСТ Р 50030.5.2-99.
2.4.3 При установке выключателей на оборудовании следует учитывать возможное влияние окружающих предметов на чувстви-
тельный элемент выключателя. Ограничения по установке выключателей представлены на рис. 3, в соответствии с ГОСТ Р 50030.5.2-99.
2.4.4 Для получения величин расстояний воздействий выключателей в соответствии с 1.3.1.1, объект, воздействующий на чувстви-
тельный элемент выключателя, по материалу должен соответствовать, а по размерам быть не менее стандартного объекта воздействия, в
соответствии с приложением Б.
2.4.5 При эксплуатации, в качестве объекта воздействия возможно применение других материалов, в этом случае необходимо учи-
тывать следующие поправочные коэффициенты, уменьшающие расстояние S
n
:
- металл – 1,0;
- вода – 1,0;
- стекло – 0,5;
- дерево – 0,2-0,7;
- масло – 0,1.
3S
n
1,5S
n
3d1(b
1
)
Активная поверхность
выключателя
Демпфирующий материал
(заземленная металлическая
конструкция)
Объект воздействия
Выключатель
d1(b
1
)
Рис. 3 - Установочные ограничения при монтаже выключателей на объекте
