90 Ўг
90 Ўг
450 mm
820mm
100
580mm
80
Spazio tra parte
inferiore e parte
superiore del vano
a incasso
Ingressi delle linee
di alimentazione,
scarico e
alimentazione idrica

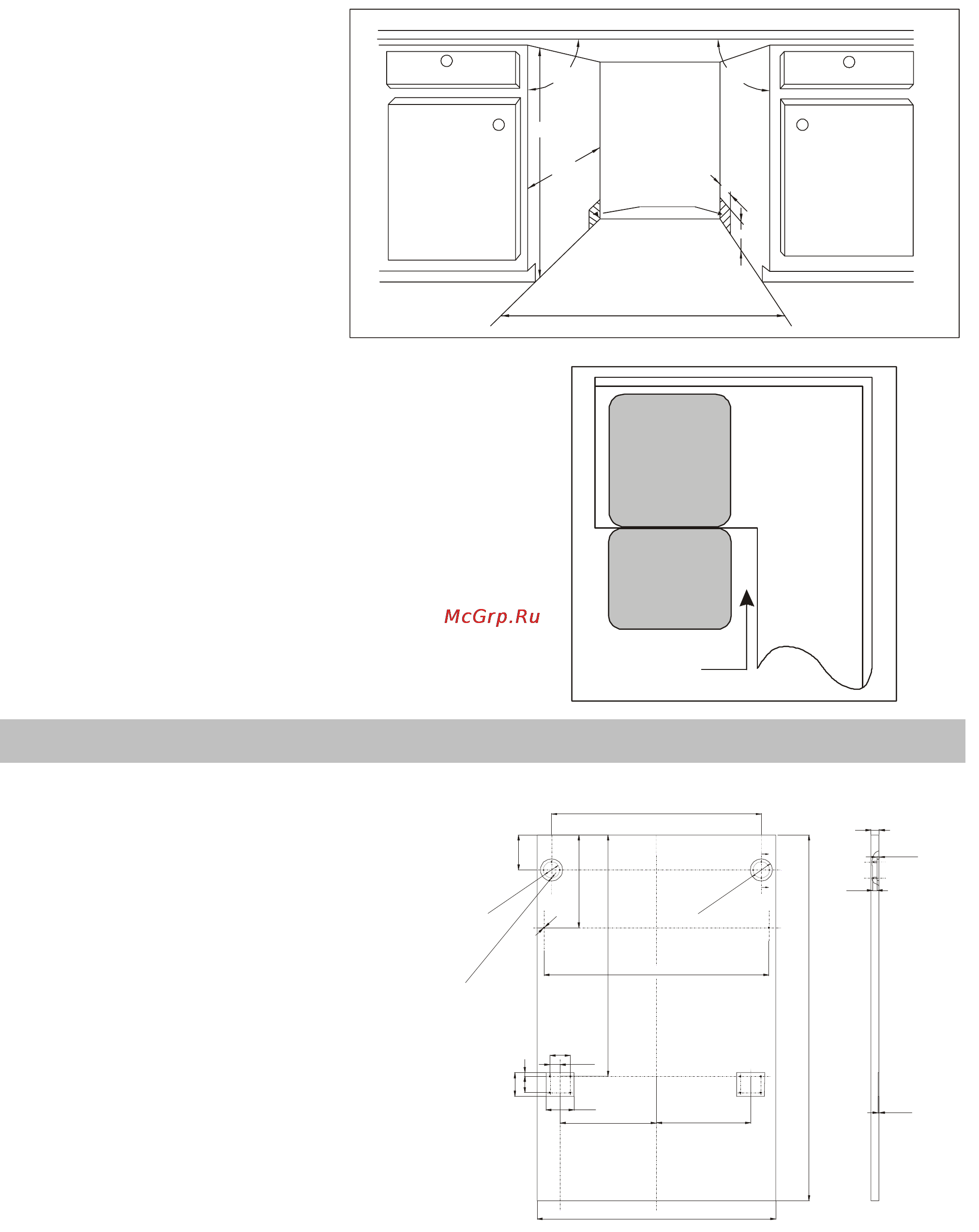

[Рисунок 1]
Размеры ниши для встраивания.
Расстояние между верхом
машины и столешницей менее
5 мм; дверца выровнена по краю
ниши (надписи на рисунке
сверху вниз: отверстия для
шнура питания, сливного и
заливного шлангов; расстояние
между низом и верхом ниши).
Sportello della
lavastoviglie
Lavastoviglie
Spazio minimo di 50 mm
Vano a incasso
[Рисунок 2]
Минимальное пространство для открывания дверцы
(надписи на рисунке сверху вниз: посудомоечная
машина; ниша для встраивания; дверца машины;
минимальное расстояние 50 мм).
1 Порядок установки деревянной декоративной панели приведен на рисунке 3
● Разме
р
ы и
у
становка
д
еко
р
ативной панели
715
8
4.5
20
445
1.5
390
65
172.5
179 175
19
38
7
30
44
52
418
449
2
.
5
-
1
0
3
0
4
1
¦Х
¦Х
¦Х
[Рисунок 3]
Декоративную панель следует
устанавливать с соблюдением приведенных
размеров.
(Размер указан в мм)
2
Содержание
- Посудомоечная машина 1
- Внимание 2
- Перед тем как приступать к установке внимательно прочтите данную инструкцию в инструкции объясняется как лучше всего разместить посудомоечную машину как произвести электрическое подключение как подсоединить заливной шланг к водопроводу и установить сливной шланг 2
- Установка шлангов и электрического оборудования должна производится квалифицированным персоналом имеющим специальную подготовку 2
- Установите крепление на деревянной декоративной панели и вставьте его в соответствующее гнездо на наружной стороне дверцы машины см рис 4a после установки панели закрепите ее на наружной стороне дверцы при помощи винтов и болтов см рис 4b 4
- Figure6 5
- Рисунок 6 5
