Назначение

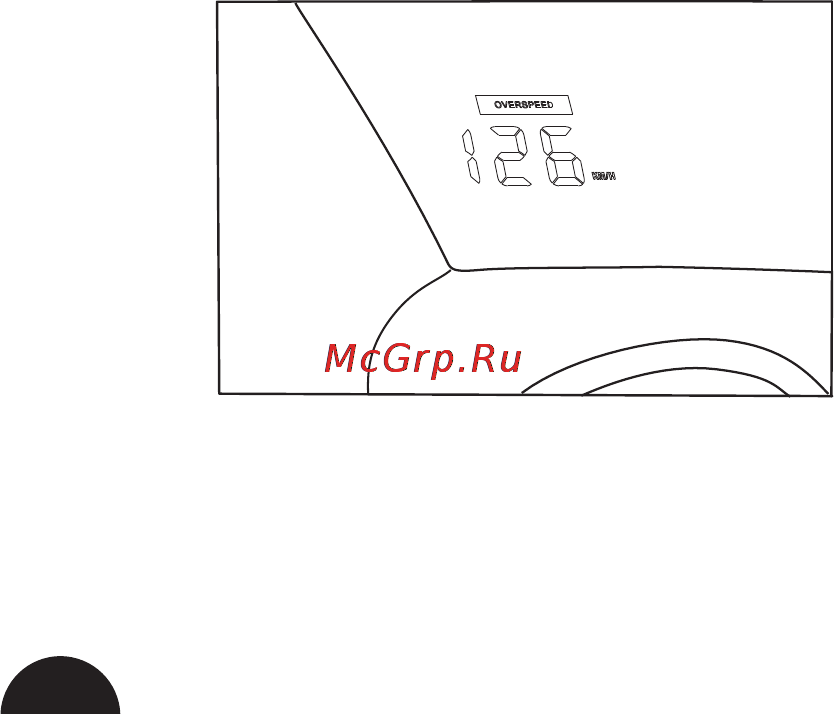

Cистемы SS-HUD, PS 4H/6H/8H предназначены
для проецирования показаний скорости -
SS-HUD, PS 4H, расстояния и направления
до препятствии при парковке - PS 4H/6H/8H
на лобовое стекло автомобиля.
2
Содержание
- Комплектация ss hud 4
- Блок управления блок управления 20
- Подключение датчиков к блоку управления осуществляется согласно схеме подключения см рис 10 11 20
- Рис 10 схема подключения ps 6h 8h 6 и 8 сенсоров рис 11 схема подключения ps 4h 4 сенсора 20
- На рис 2 представлена схема подключения hud дисплея cистемы ss hud 21
