20
Подключение датчиков к блоку управления осуществляется согласно схеме подключения –
см.рис. 10-11

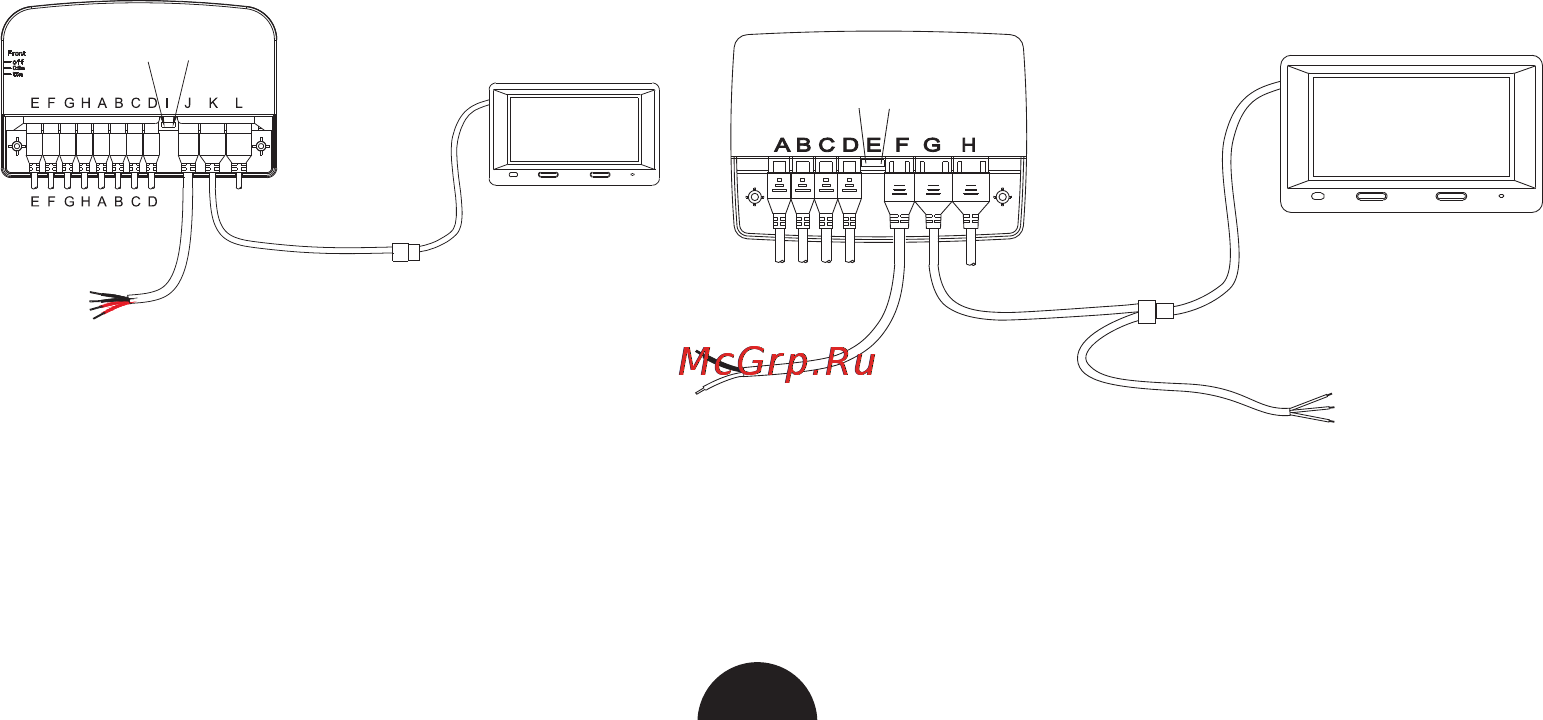

Рис. 10 Схема подключения PS-6H/8H
(6 и 8 сенсоров)
Рис. 11 Схема подключения PS-4H
(4 сенсора)
Блок управления
Блок управления
Регулировка
чувствительности
низкая/высокая
Регулировка
чувствительности
низкая/высокая
Блок питания
HUD дисплей
HUD дисплей
разъем подключения
голосового модуля
(не используется)
разъемы
подключения
задних
датчиков
разъемы подключения
задних датчиков
разъемы
подключения
передних
датчиков
разъем подключения
голосового модуля
(не используется)
разъем подключения
дисплея
разъем подключения
дисплея
трехжильный провод
Черный провод подключить к земле
Черный провод подключить
к земле
Красный провод подключить к лампе заднего хода
Красный провод подключить
к лампе заднего хода
Белый провод подключить
к датчику скорости.
