21

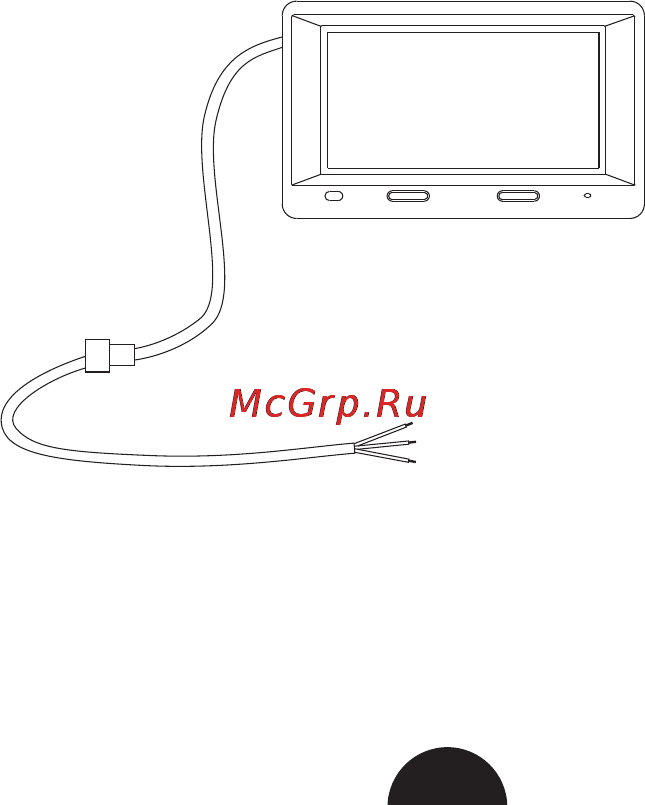

На рис.12 представлена схема подключения HUD дисплея cистемы SS-HUD.
трехжильный провод
Черный провод подключить
к земле
Красный провод подключить
к лампе заднего хода
Белый провод подключить
к датчику скорости.
