29
Подключение питания блока управления

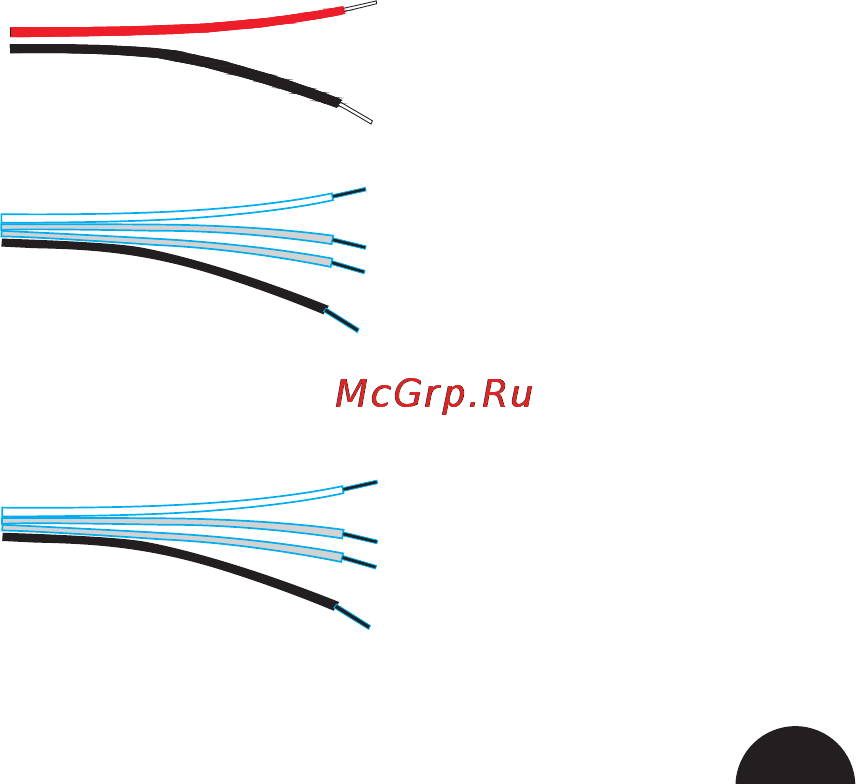

Подключение блока питания представлено на рис.19-21
Красный провод подключить к +12В датчика тормоза
Черный провод подключить к +12В фонаря заднего хода или земле
Красный провод подключить к +12В датчика тормоза
Желтый провод подключить к +12В фонаря заднего хода
Зеленый провод подключить к +12В датчика тормоза
Черный провод подключить к +12В фонаря заднего хода или земле
Красный провод подключить к ACC
Желтый провод подключить к +12В фонаря заднего хода
Зеленый провод подключить к +12В датчика тормоза
Черный провод подключить к +12В фонаря заднего хода или земле
Рис. 19
Рис. 20
Рис. 21
