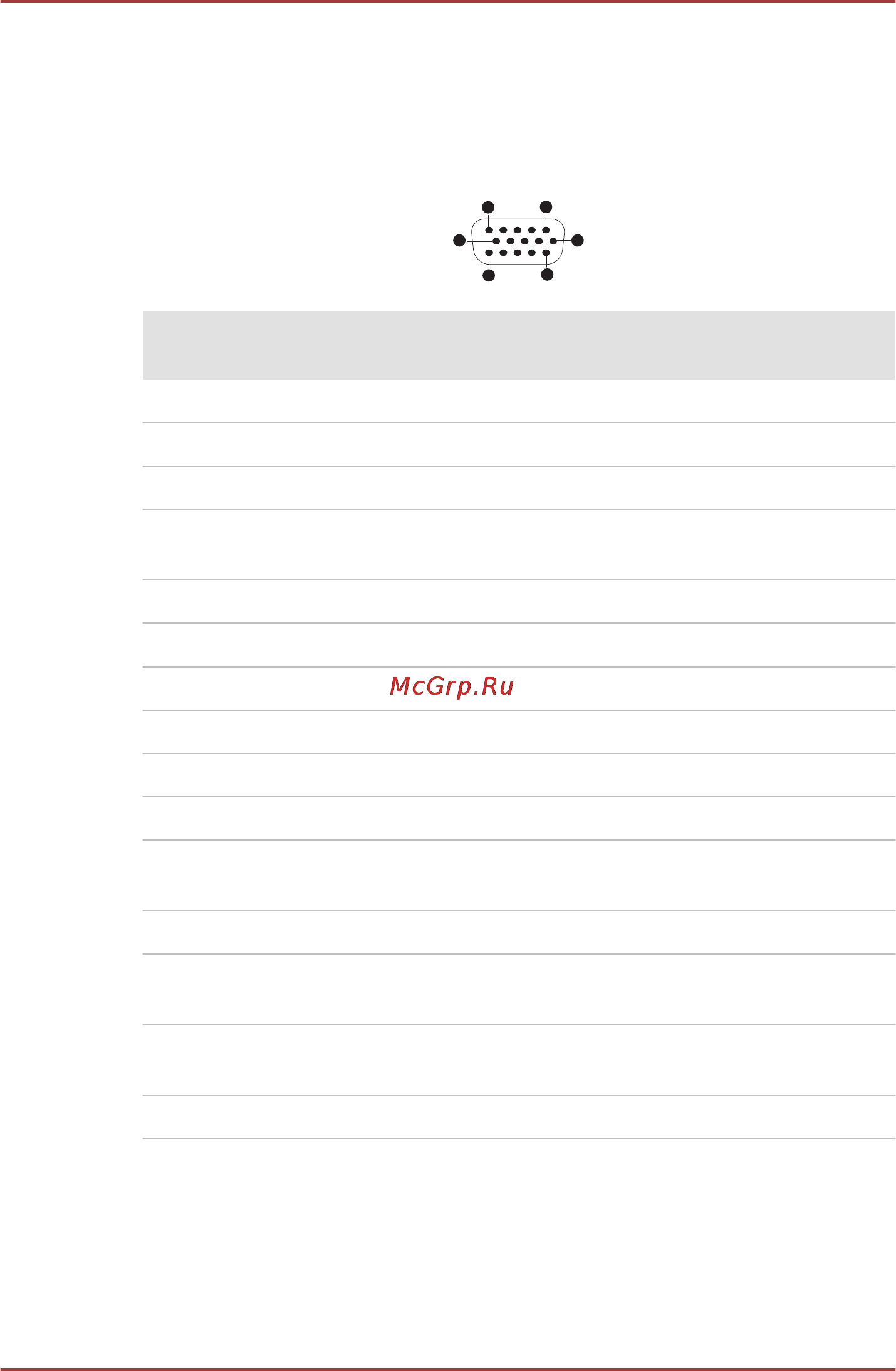

Назначение контактов порта внешнего
монитора RGB
610
1
5
15
11
Контакт Название
сигнала
Описание I/O
1 CRV Красный видеосигнал O
2 CGV Зеленый видеосигнал O
3 CBV Синий видеосигнал O
4 Зарезервирова
н
Зарезервирован
5 GND Заземление
6 GND Заземление
7 GND Заземление
8 GND Заземление
9 +5 В Источник питания
10 GND Заземление
11 Зарезервирова
н
Зарезервирован
12 SDA Сигнал данных I/O
13 HSYNC Сигнал горизонтальной
синхронизации
O
14 VSYNC Сигнал вертикальной
синхронизации
O
15 SCL Тактовый сигнал O
I/O (I): Вход в компьютер
I/O (O): Выход с компьютера
Серия Qosmio X770/X775
Руководство пользователя A-2
