61NX501E/NZ501E
5. Установка основного блока
Данный аппарат предназначен для фиксированного
монтажа в приборную панель.
1. При установке основного блока в автомобили
NISSAN воспользуйтесь закрепленными на
корпусе деталями и следуйте указаниям рис. 6.
При установке основного блока в автомобили
TOYOTA воспользуйтесь закрепленными на
корпусе деталями и следуйте указаниям рис. 7.
2. Подключите проводку в соответствии с
указаниями раздела 7.
3. Соберите и закрепите устройство в приборной
панели и установите лицевую панель и
центральную панель.

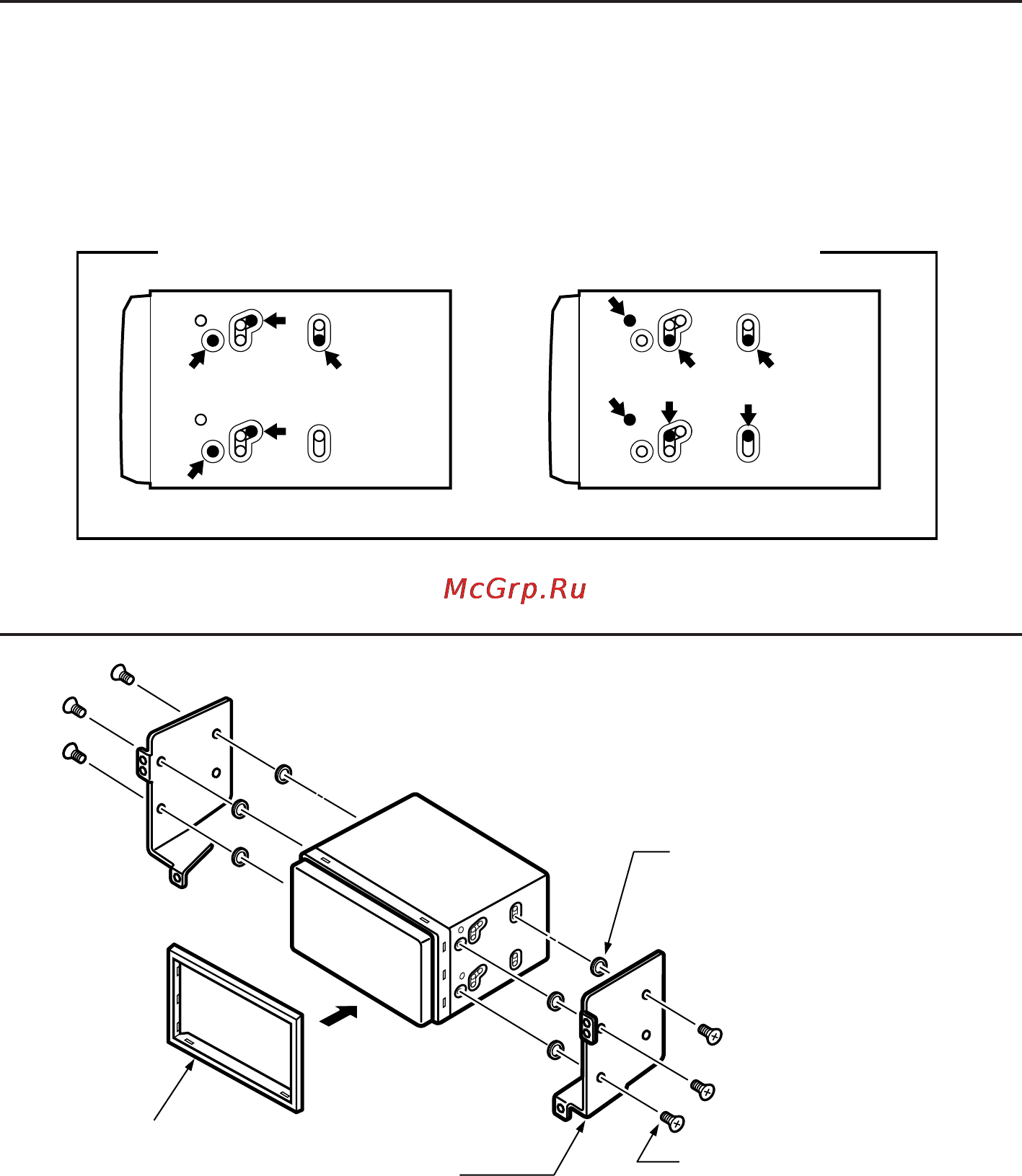

Отверстия под крепежные винты (вид сбоку на основной
блок)
Для автомобилей NISSAN
Для автомобилей TOYOTA
Рисунок 5
Основной блок
6 прокладок (толщина: 1 мм)
6 шурупов с плоской головкой
(M5 X 8) (установлены на
основном блоке)
Установочный кронштейн
(1 пара - для левой и правой
стороны)
Съемный обод (*1)
Установка основного блока в автомобили NISSAN
Примечание:
*1: Установите рамку таким образом, чтобы ее широкий край был обращен вниз. Вставьте кромку в желоб
основного блока.
Рисунок 6
60 NX501E/NZ501E
