67NX501E/NZ501E
Подсоединение провода стояночного тормоза
Подключите провод к корпусу индикатора стояночного тормоза на панели измерительных приборов.
Примечание:
• Подключение провода стояночного тормоза к заземлению фонаря позволяет вам просматривать видеозаписи
iPod/iPhone video/DVD video/AV при включении стояночного тормоза.
• Если провод стояночного тормоза не подсоединен, монитор не будет показывать видеоизображения.
• Если на экране сразу же после включения акселератора автомобиля появляется сообщение «AUDIO ONLY»
(только звук), отпустите стояночный тормоз во время режима подтверждения безопасности, а затем включите
его вновь.
Индикатор стояночного тормоза
провод к аккумулятору
Стояночный тормоз
Провод сигнала
стояночного тормоза
Провод стояночного
тормоза (Светло-
Зеленый)
Электрический
тройниковый
сросток

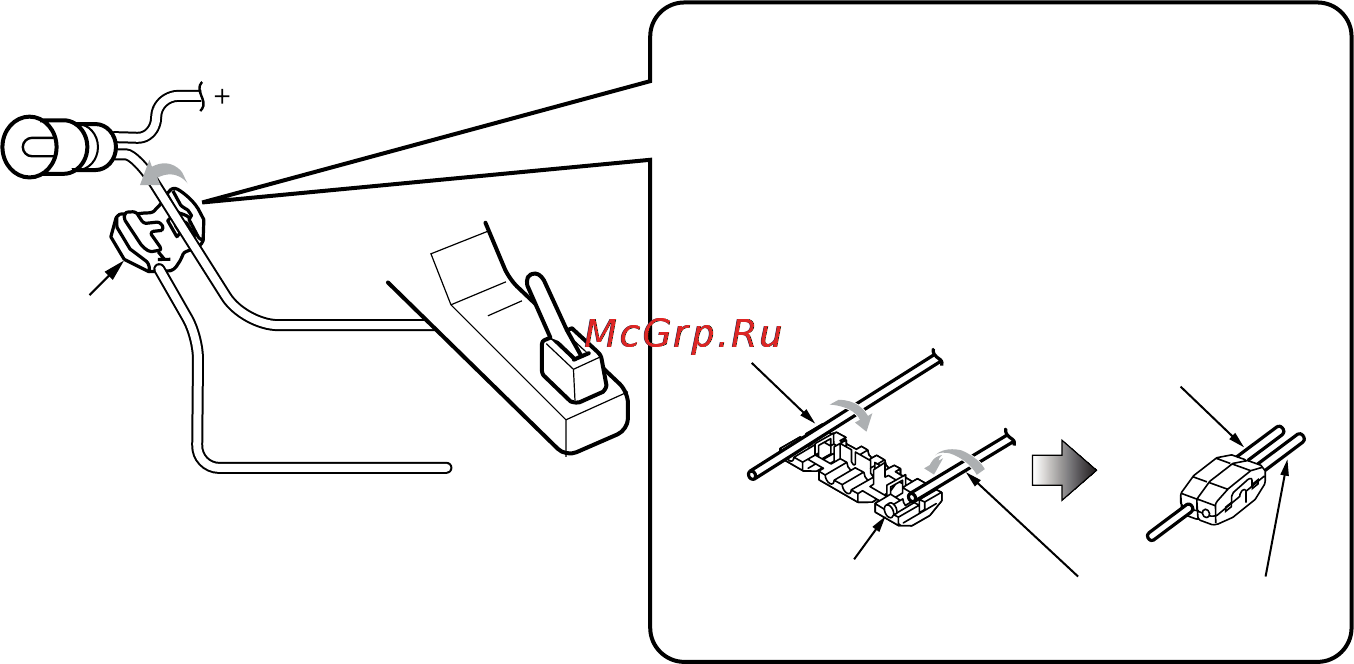

Как закрепить электрический тройниковый
сросток
1. Расположите кабель стояночного тормоза в
зажим и закрутите его в указанном стрелочкой
направлении.
2. Расположите кабель сигнала стояночного
тормоза и закрутите его в указанном стрелочкой
направлении.
Провод сигнала
стояночного тормоза
Провод сигнала
стояночного тормоза
Провод стояночного тормоза
(Светло-Зеленый)
Зажим
Подсоединение дополнительного оборудования
• Подключение к внешнему усилителю
Внешние усилители вы можете подключить 6-канальным выходным разъемам RCA. Во избежание
повреждения устройства убедитесь, что разъемы не заземлены или закорочены.
• Подключение к iPod/iPhone
Вы можете подключить iPod/iPhone к специальным разъемам на основном устройстве. Подробнее см. в
инструкции по эксплуатации iPod/iPhone.
Примечание:
• Данное устройство может не поддерживать все функции всех iPod/iPhone.
• Подключение iPod/iPhone позволит подзарядить iPod/iPhone, если его батарея была разряжена. Если
подключить специальный кабель мобильного телефона к проводу прерывания основного устройства, звук
аудио сигнала будет заглушаться при использовании мобильного телефона.
• Подключение к ресиверу спутникового радио SIRIUS
При подключении ресивера SIRIUS воспользуйтесь специально предназначенным соединительным кабелем.
Более подробная информация дана в руководстве пользователя ресивера спутникового радио SIRIUS.
66 NX501E/NZ501E
15A
A-1
A-2
A-3
A-4
A-5
A-6
A-7
A-8
B-1
B-2
B-3
B-4
B-5
B-6
B-7
B-8
A-1
A-2
A-3
A-4
A-5
A-6
A-7
A-8
B-1
B-2
B-3
B-4
B-5
B-6
B-7
B-8
3
4
5
6
7
2
1
!!!!Warning!!!!
Parking brake safety
device must be connected
for complete operation
