• датчик - Ø260 или Ø210.
Масса прибора: - 2100 г.
Прибор допускает возможность работы в водной среде на глубинах до
15 метров, без погружения электронного блока.
ВЕКТОР 7260 представляет собой вихретоковый микропроцессорный
металлодетектор, обладающий, помимо разнотональной звуковой индикации,
мощными возможностями по визуальной идентификации типов объектов с
помощью годографического метода отображения. Наличие этого метода
отображения существенно отличает данный прибор от его зарубежных аналогов.

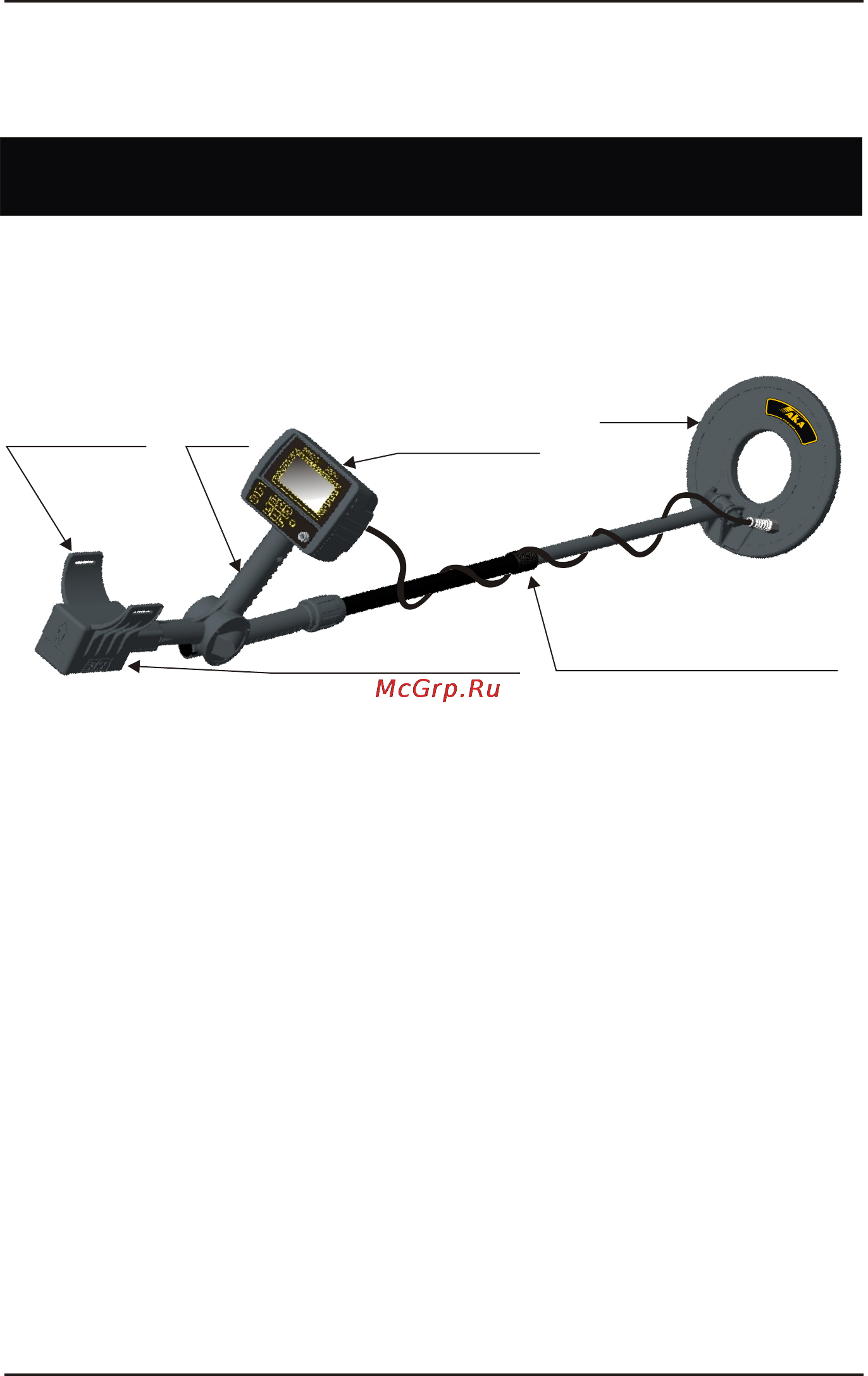

Внешний вид прибора показан на рис. 1.
Из теории электромагнитного взаимодействия вихретокового датчика с
металлическими объектами известно, что сигнал приемной катушки,
порождаемый электрическим полем, наводимым возбуждающей обмоткой
датчика, характеризуется не только амплитудой, но и фазой, т.е. является
векторной величиной. Величины амплитуды и фазы зависят от
электрофизических параметров объектов, таких как электропроводность,
магнитная проницаемость, глубина залегания, геометрия и т.д.
Точно описать характер взаимодействия датчика с металлическими
объектами весьма сложно, учитывая многообразие влияющих факторов. Однако
отметить некоторые общие закономерности можно.
Выше мы упомянули о том, что сигнал датчика это векторная величина,
характеризующаяся амплитудой и фазой. Если подносить какой-либо
металлический предмет к датчику, то очевидно, что величина этого вектора будет
меняться. При этом конец вектора будет описывать на координатной плоскости
некоторые фигуры (лучи, петли и т.д.). Такие фигуры принято называть
годографами. Последние наиболее полно описывают сложный характер
взаимодействия датчика с металлическими объектами.
При анализе годографов следует запомнить несколько общих правил:
годографы небольших и средних ферромагнитных объектов
располагаются в левом квадранте .е. имеют отрицательный относительно
вертикальной оси угол наклона);
• годографы объектов из цветных металлов и больших ферромагнитных
объектов лежат в правом квадранте (положительный угол наклона);
чем больше площадь отражающей поверхности объекта и чем выше его
ГОДОГРАФ КАК СРЕДСТВО ОТОБРАЖЕНИЯ
ИНФОРМАЦИИ
ГОДОГРАФ КАК СРЕДСТВО ОТОБРАЖЕНИЯ
ИНФОРМАЦИИ
Селективный металлодетектор «ВЕКТОР» 7260. Руководство пользователя
107045, Москва, а/я 147 e-mail: aka_md@mail.ru http://aka.2000.ru тел.:(095) 923-5485
4
О
П
И
С
К
ОВАЯ ТЕХН
И
К
А
Электронный
блок
Ручка
Подлокотник
Датчик
Аккумуляторный отсек Телескопическая штанга
Рис. 1
