Селективный металлодетектор «ВЕКТОР» 7260. Руководство пользователя
107045, Москва, а/я 147 e-mail: aka_md@mail.ru http://aka.2000.ru тел.:(095) 923-5485
5
электропроводность, тем больше наклон годографа вправо;
• годографы средних и больших ферромагнитных объектов, как правило,
имеют форму в виде петли;
• годографы объектов из цветных металлов в основном прямые;
• в правильно сбалансированном по грунту приборе вектор грунта
располагается вдоль горизонтальной оси.

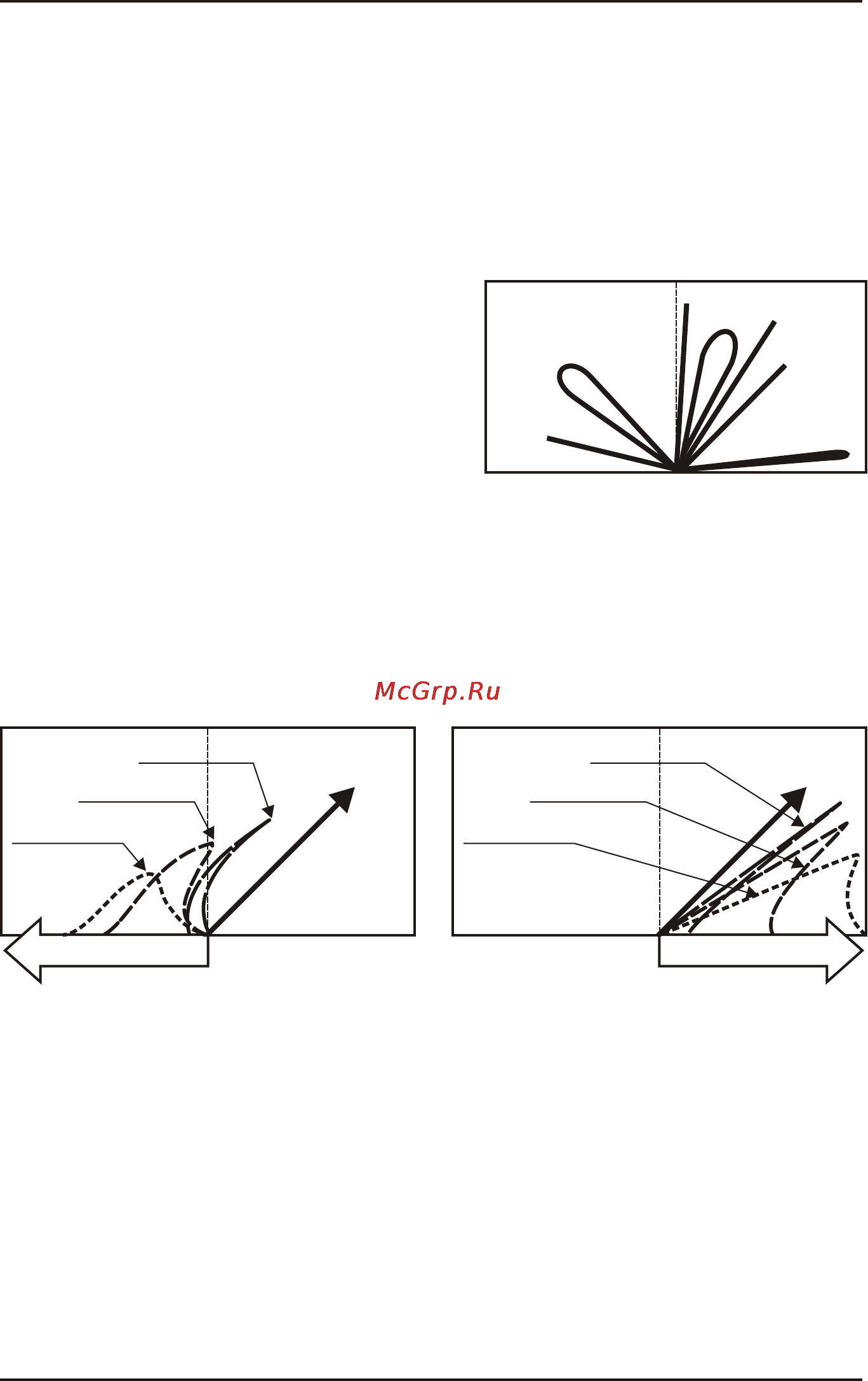

Примеры годографов некоторых объектов приведены на рис. 2.
Таким образом, анализируя форму и положение годографа на
координатной плоскости можно с определенной степенью вероятности
идентифицировать тип объекта.
Следует учесть, что приведенные
п р и м е р ы г о д о г р а ф о в я в л я ю т с я
идеализированными и не учитывают
влияния минерализации грунта.
О г р о м н о е з н а ч е н и е н а
э ф ф е к т и в н о с т ь п о и с к а о к азы в а ет
минерализация, вызванная наличием в
грунте электропроводящих солей и
минералов, а также минералов и пород,
содержащих железо.
Эта минерализация создает сигнал помехи, который, накладываясь на
сигнал от объекта поиска, может привести к неправильной идентификации типа
объекта и снижению глубины обнаружения.
Форма годографа, при наличие минерализации, будет зависеть от
величины сигнала помехи, скорости его изменения и направления (увеличения
или уменьшения). Сказанное можно проиллюстрировать на примере сигнала от
монеты (Рис. 3а, 3б).
Как видно из рис. 3а при высокой и средней степени минерализации и
нарастании сигнала от грунта монета будет идентифицироваться как объект из
черного металла.
В случае обнаружения небольшого объекта из черного металла
(например гвоздь, гайка) вид семейства годографов может выглядеть как на рис.
4а, 4б.
Таким образом, можно сделать вывод, что в условиях, когда сигнал от
грунта сопоставим или превышает сигнал от объекта, в ряде случаев, возможна
неправильная идентификация типа или даже пропуск объекта поиска.
Для поиска на сильно минерализованном грунте небольших или
глубокозалегающих объектов нами разработан и реализован в данном приборе
программно-аппаратный алгоритм (CGM), выделяющий полезный сигнал на фоне
сигнала помехи.
Рис. 2
Гвоздь
Граната Ф1
Фольга
Консервная
банка
Монета
15 ммØ
Монета
25 ммØ
Люк колодца
Сигнал от грунта увеличивается
Высокая
минерализация
Низкая
минерализация
Средняя
минерализация
Монета 25 мм
на воздухе
Ø
Сигнал от грунта
Рис. 3а
Сигнал от грунта уменьшается
Высокая
минерализация
Низкая
минерализация
Средняя
минерализация
Монета 25 мм
на воздухе
Ø
Сигнал от грунта
Рис. 3б
