Селективный металлодетектор «Сигнум SFT» 7270. Руководство по эксплуатации.
ентр металлоискателей www.libk.ru +7(495) 923-5049
18
Рис. 14
прибор одновременно удерживая нажатой кнопку и удерживать ее нажатой
до окончания проигрывания мелодии.
Программа 1 предназначена для легкого и комфортного поиска неглубоко
залегающих объектов.
Программы 2 и 3 являются основными программами поиска, при этом 3
программа несколько более чувствительна по сравнению со 2-ой, хотя и менее
комфортна для поиска на грунтах со сложным рельефом.
Программа 4 - для случаев, когда требуется поиск на чуть больших глубинах,
однако, стоит помнить, что при этом снижается комфортность поиска, ухудшаются
идентификационные свойства прибора, а также время работы от одного комплекта
батарей сокращается в 2-3 раза.
Помните, что заводские установки не являются догмой, а предлагаются
только как стартовая информация для начала поиска. Дальнейшее в значительной
степени зависит от Вас. Экспериментируйте и, мы надеемся, что в скором времени
Вы составите свои более эффективные и комфортные программы.
В связи с постоянным совершенствованием прибора и накоплением
полезного опыта фирма оставляет за собой право без уведомления изменять
значения заводских параметров.
Весьма полезным на практике может оказаться использование
закольцованного последовательного переключения программ поиска для получения
оперативного доступа к изменению любого параметра находящегося в меню
прибора. Например, изменение подсветки. Для этого составляются пары идентичных
программ поиска (1 и 3, 2 и 4) единственное различие в которых – значение
подсветки (для одной пары программ – включена, для другой – выключена). Далее,
при необходимости изменить текущее состояние подсветки, уже не нужно каждый раз
заходить в меню и искать нужный пункт. Можно просто переключать программы
поиска.
1B

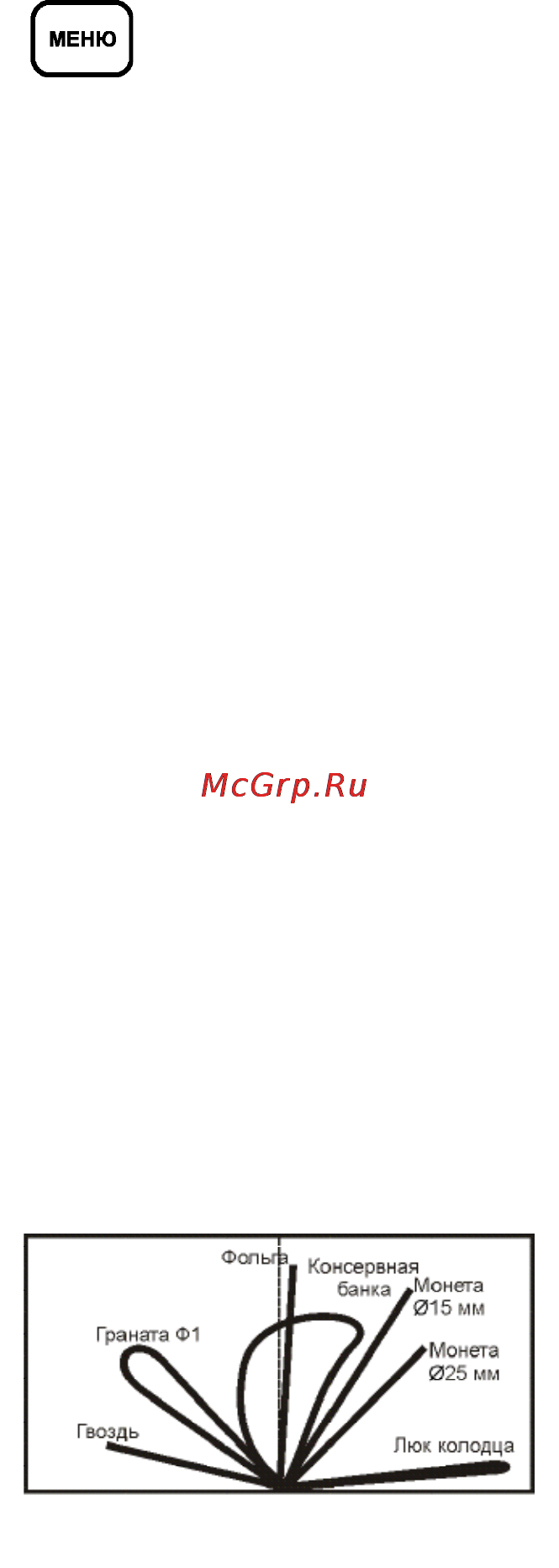

ГОДОГРАФ КАК СРЕДСТВО
ИДЕНТИФИКАЦИИ
Выше уже упоминалось, что
информация о найденных объектах
отображается на экране дисплея в виде
годографических картинок. Так что же такое
годограф и для чего он нужен? Сигнал
принимаемый прибором характеризуется не
только амплитудой, но и фазой, т.е. является
векторной величиной. Величины амплитуды и
фазы зависят от электрофизических
параметров объектов, таких как
электропроводность, магнитная
проницаемость, глубина залегания, геометрия и т.д. Точно описать характер
принимаемого от объекта сигнала весьма сложно, учитывая многообразие влияющих
факторов. Однако, отметить некоторые общие закономерности можно.
Выше мы упомянули о том, что сигнал датчика это векторная величина,
характеризующаяся амплитудой и фазой. Если подносить какой-либо металлический
предмет к датчику, то очевидно, что величина этого вектора будет меняться. При
этом конец вектора будет описывать на координатной плоскости некоторые фигуры
