Slinex ML-20CR [4/8] Описание
![Slinex ML-20CR [4/8] Описание](/views2/1616657/page4/bg4.png)
1
2
3
4
5
6
7
8
9
10

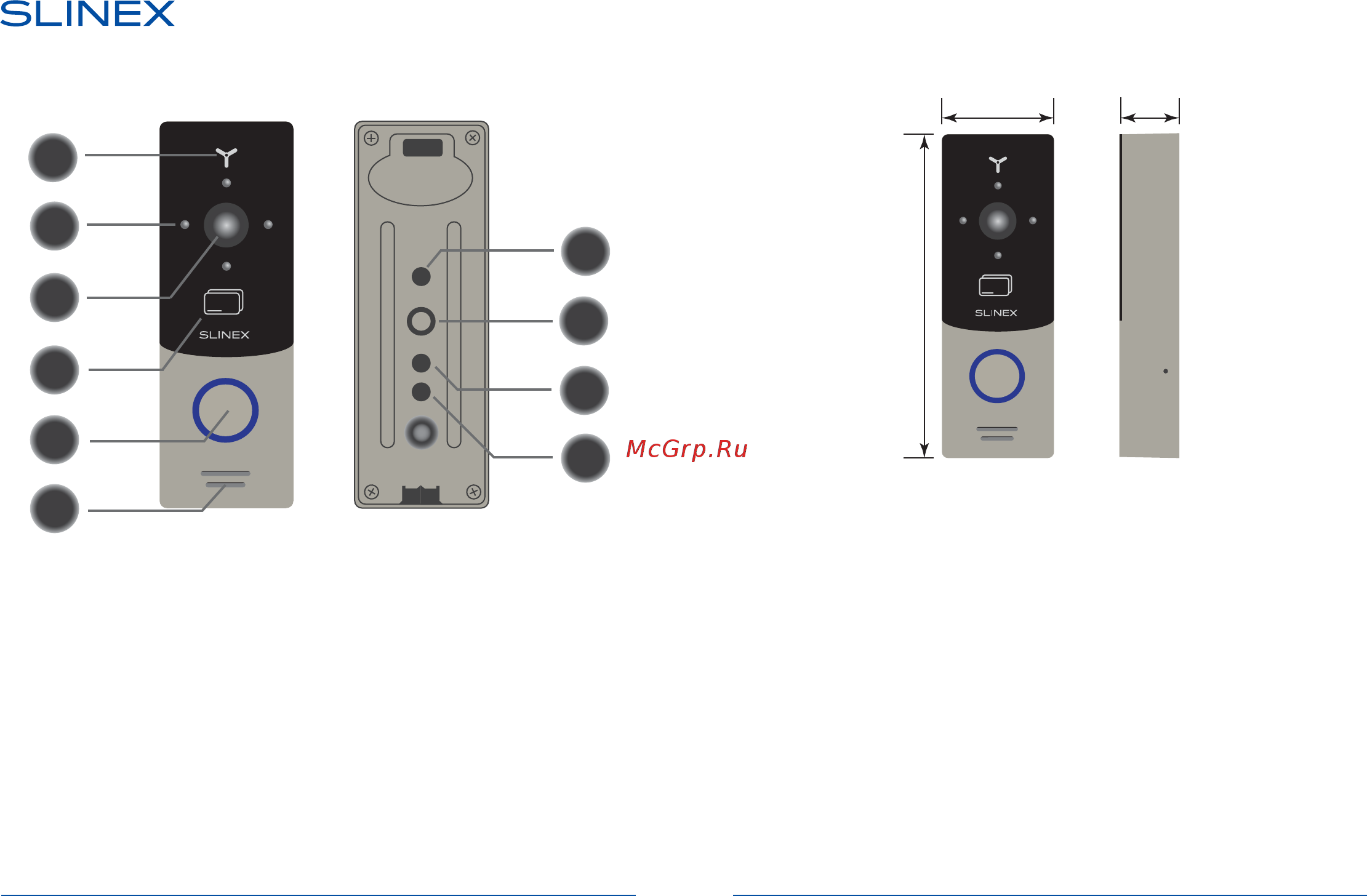

Микрофон
Ночная инфракрасная подсветка
Видеокамера
Считыватель бесконтактных карт
Кнопка вызова
Динамик
Переключатель режимов видеокамеры
Коммуникационный кабель
Кнопка сброса настроек считывателя
Потенциометр громкости динамика
5
1
2
3
7
8
9
4
6
3. Описание
Красный
Черный
Желтый
Белый
Коричневый
Синий
Фиолетовый
Зеленый
Оранжевый
Серый
Расцветка проводов
Питание (к домофону)
Земля (к домофону)
Видео (к домофону)
Аудио (к домофону)
Н.О. контакт реле замка
Общий контакт реле замка
Контакт интерфейса Wiegand D0
Контакт интерфейса Wiegand D1
Питание, +12В от адаптера питания
Земля (для адаптера питания)
130 мм
45 мм
24 мм
10
ML-20CR
5 6
