Slinex ML-20CR [5/8] Монтаж 4 схема подключения

Монтаж на угловой кронштейн

1) Расположите угловой кронштейн вызывной панели в месте

предполагаемого монтажа, на высоте 150-160 см от пола.

2) Разметьте и просверлите 2 отверстия в стене.

3) Поместите в отверстия пластиковые дюбеля из комплекта поставки.

4) Зафиксируйте угловой кронштейн на стене с помощью саморезов.

5) С помощью болтов прикрутите плоский кронштейн поверх углового.

6) Подключите коммуникационные провода вызывной панели и

зафиксируйте панель на плоском кронштейне с помощью болта со

стороны нижней грани.

5. Монтаж

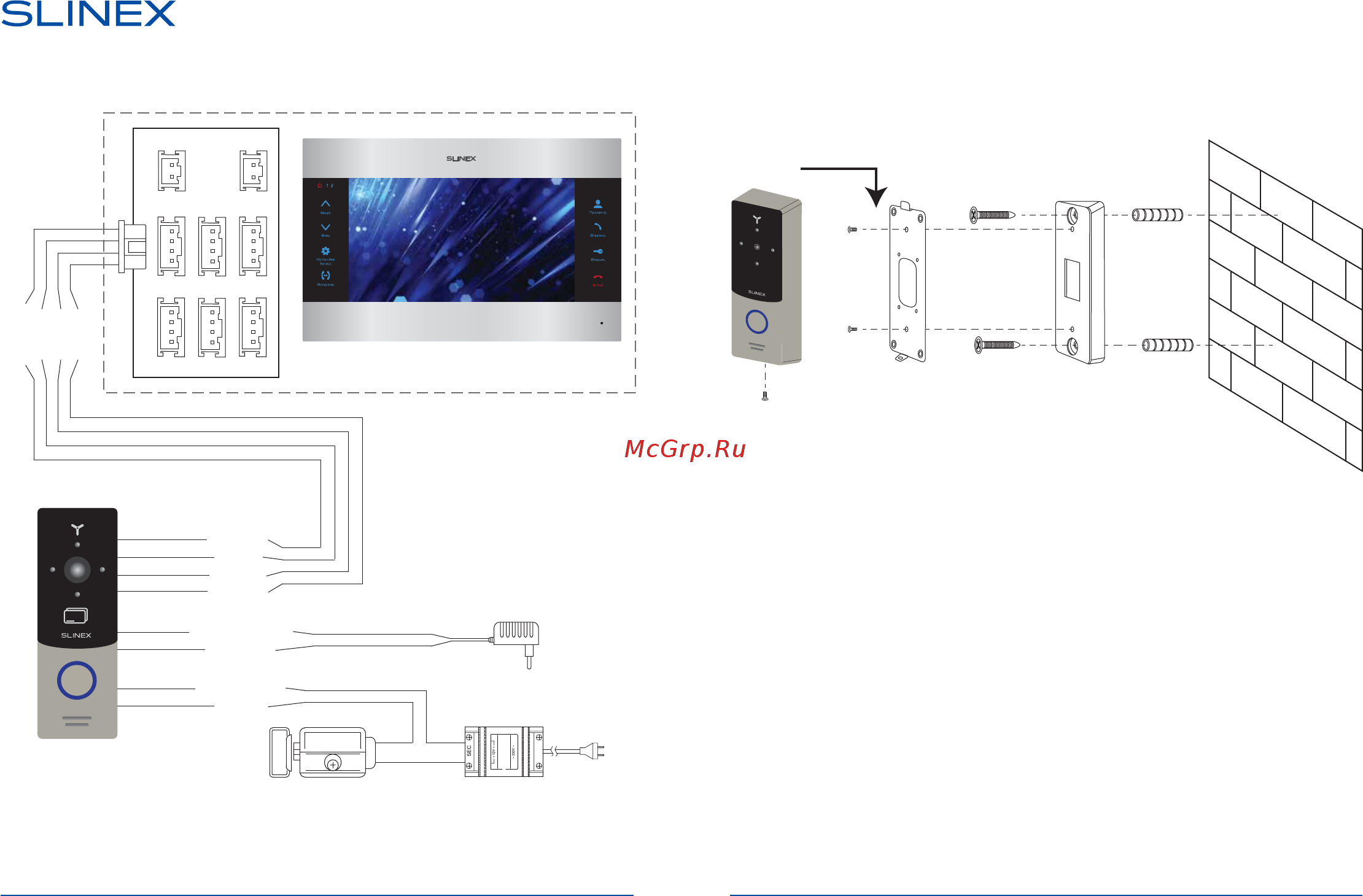

4. Схема подключения

Видео

Земля

Аудио

Питание

SL-10M

Панель 1

Панель 2

Камера 1

Камера 2

Вход

Выход

ПитаниеТВ-выход

ML-20CR

Замок

Адаптер питания

замка

Красный

Белый

Черный

Желтый

Оранжевый (+)

Серый (–)

Коричневый

Синий

Адаптер питания

панели

ML-20CR

7 8
