BEWARD B1510DR [17/78] Регулировка направления обзора ip камеры

Глава 4. Установка и подключение IP-камеры

Руководство по подключению IP-камеры B1510DR

Во избежание поломки оборудования, используйте комплектующие,

рекомендованные BEWARD.

4.4. Регулировка направления обзора IP-камеры

Конструкция IP-камеры B1510DR допускает регулировку направления обзора в очень

широких пределах. Вы можете менять направление обзора, используя три степени свободы

поворотно-наклонного механизма. Для доступа к этому механизму обратитесь к шагу 3

пункта 4.3, после чего выполните следующее:

Шаг 1: снимите защитный кожух поворотно-наклонного механизма (цифра 6 на Рис.

4.2). Удерживая механизм за стойки винтов фиксации угла наклона (Рис. 4.9), поверните его

на нужный угол в горизонтальной плоскости вращения (Рис. 4.7). В процессе регулировки

должны быть слышны легкие щелчки.

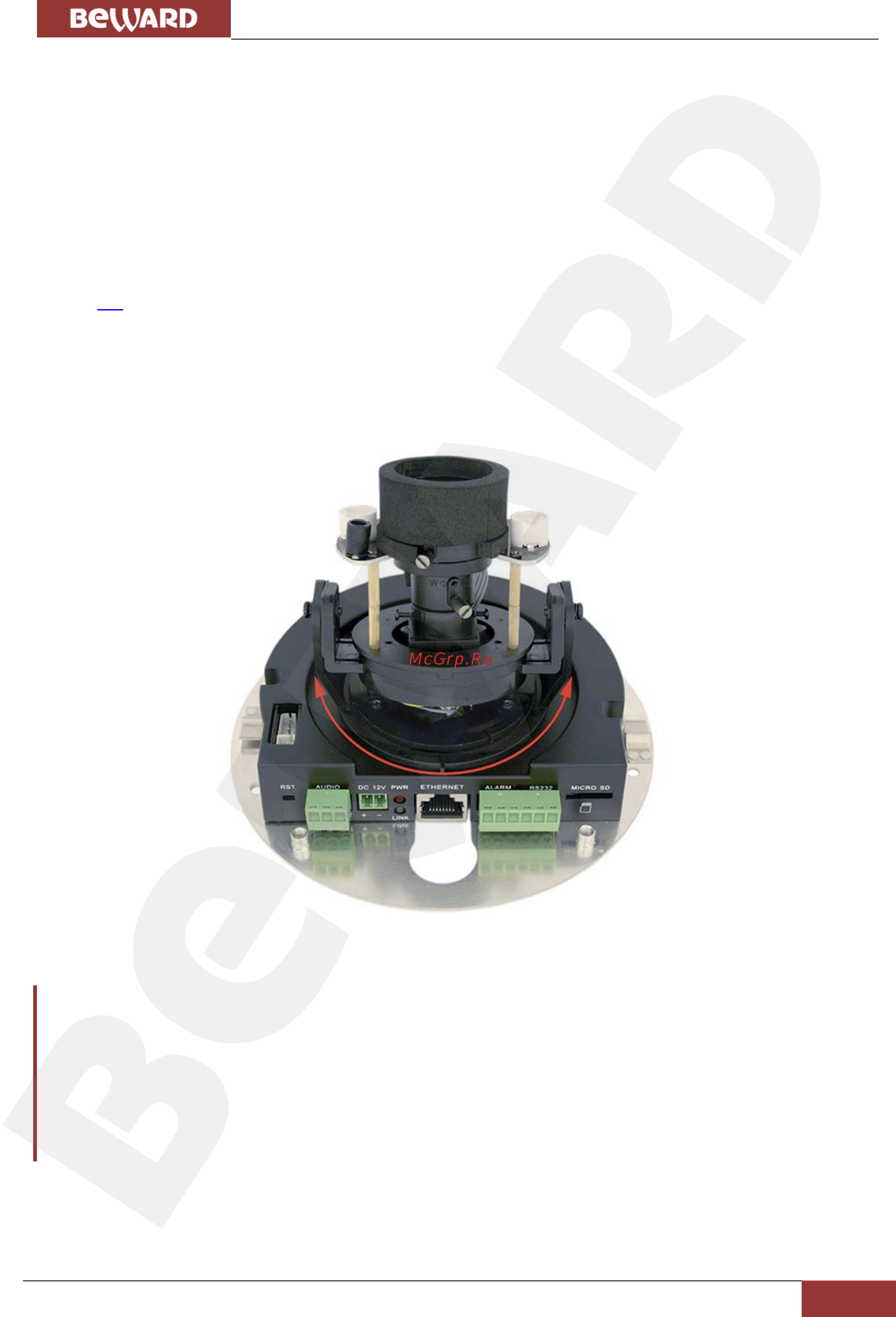

Рис. 4.7

ВНИМАНИЕ!

Для предотвращения самопроизвольного смещения поворотного механизма в горизонтальной

плоскости вращения Вы можете зафиксировать его положение. Для этого выкрутите два винта

фиксации (Рис. 4.9), аккуратно снимите наклонную часть поворотно-наклонного механизма со стоек

и затяните три винта (Рис. 4.8). Установите снятые элементы камеры обратно и вкрутите винты

фиксации.
