Глава 2. Установка камеры и подключение кабеля

Руководство по подключению IP-камеры BD4685DV(Z)

• Неэкранированный кабель витая пара должен проходить на расстоянии не менее 125

мм от газоразрядных ламп дневного света (люминесцентных ламп) и других высоковольтных

устройств, содержащих разрядники.

• Неэкранированный кабель витая пара должен прокладываться на расстоянии не

менее 1.5 метров от источников сильных электромагнитных помех, образующих

напряженность электрического поля свыше 3 В/м.

• Соединение двух точек подключения должно производиться по наикратчайшему пути

без разрывов и дополнительных соединений.

• Минимальный радиус изгиба кабеля – не менее четырех диаметров кабеля.

• Максимальная длина сегмента должна быть не более 100 метров.

2.3 Монтаж устройства

Для монтажа IP-камеры выполните следующие действия:

Шаг 1: распакуйте IP-камеру.

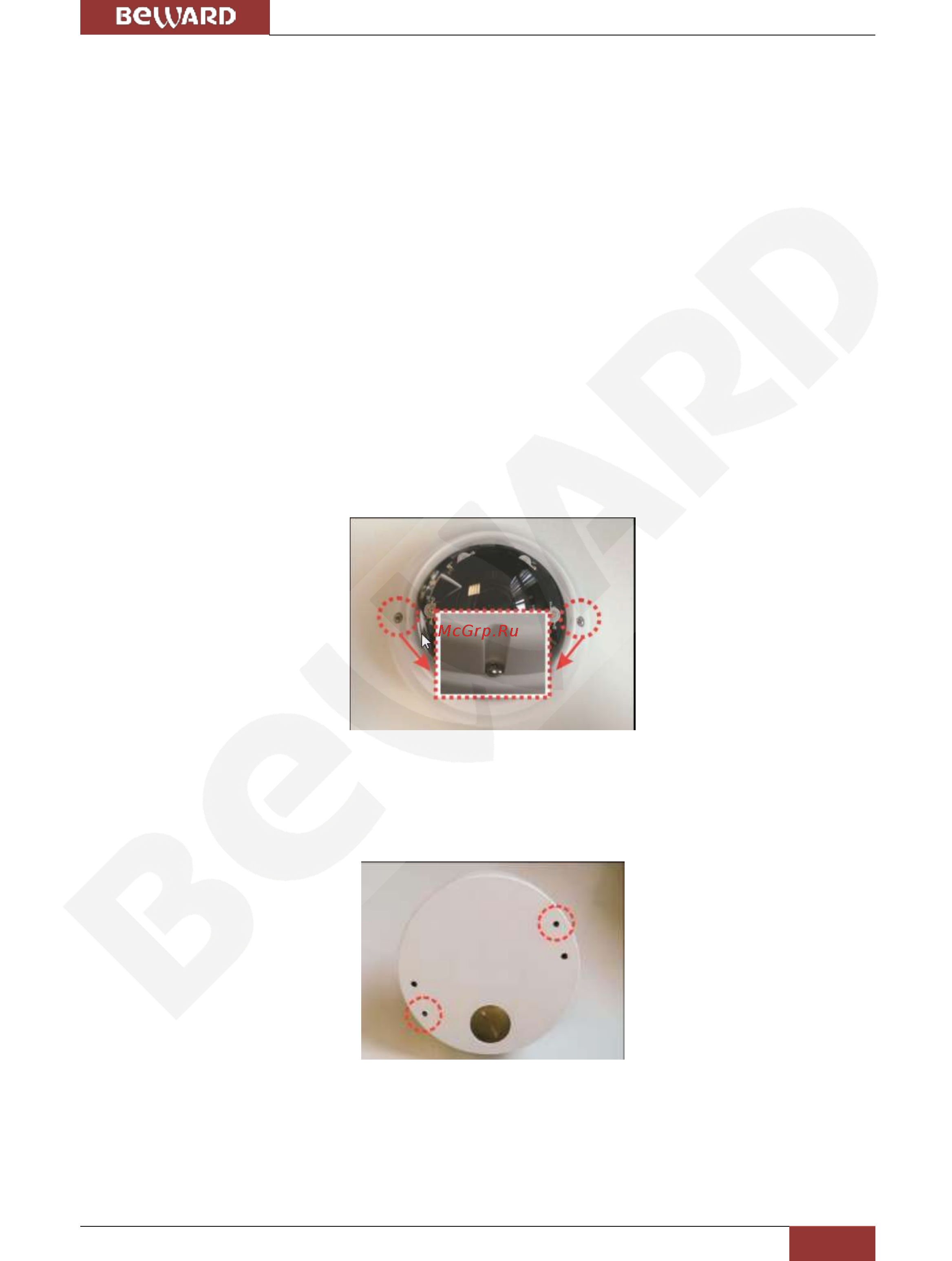

Шаг 2: открутите 2 болта с помощью отвертки и откройте купол (Рис. 0.5).

Рис. 0.5

Шаг 3: наметьте отверстия для крепления основы. Просверлите отверстия. Вставьте

пластиковые дюбели. Закрепите основу на саморезы через отверстия (Рис. 0.6, Рис. 0.7).

Рис. 0.6
