Глава 2. Установка камеры и подключение кабеля

Руководство по подключению IP-камеры BD4685RV(Z)

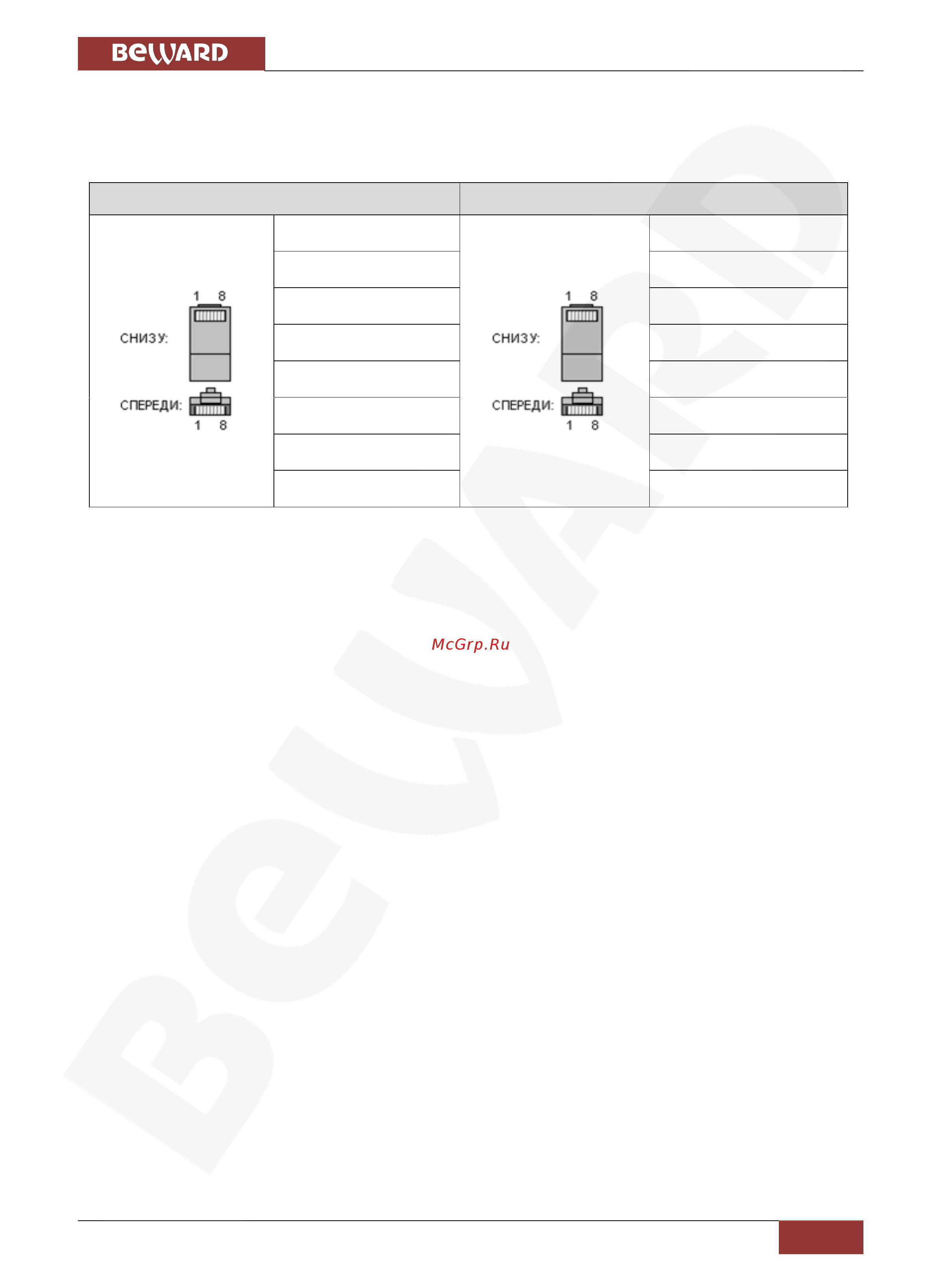

Вариант «прямого» кабеля (UTP категории 5е) с разъемом RJ-45

Коммутационный шнур для соединения с ПК или сетевым коммутатором.

С одной стороны

С другой стороны

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелѐный

3: Бело-зеленый

4: Синий

5: Бело-синий

6: Зелѐный

7: Бело-коричневый

8: Коричневый

Для изготовления «прямого» кабеля необходимы: кабель UTP или FTP (категории 5e

или выше), два разъема RJ-45 и устройство для обжима разъемов RJ-45 (кремпер).

При таком порядке подключения пар, указанном в таблице, обеспечивается

максимально возможная скорость передачи данных до 100 Мбит/сек.
