2.2.1. Описание порта CTL

Ниже приведена информация о схеме расположения выводов порта CTL для подключения

датчика (DI / DO). Отсчет начинается с левой стороны.

С целью подключения RS-232 для устройства последовательного ввода, модема или консоли

(программа связи) используются RXD,TXD и GND. Для подключения к ПК используются RXD и TXD.

RXD и TXD – кросс-кабели.

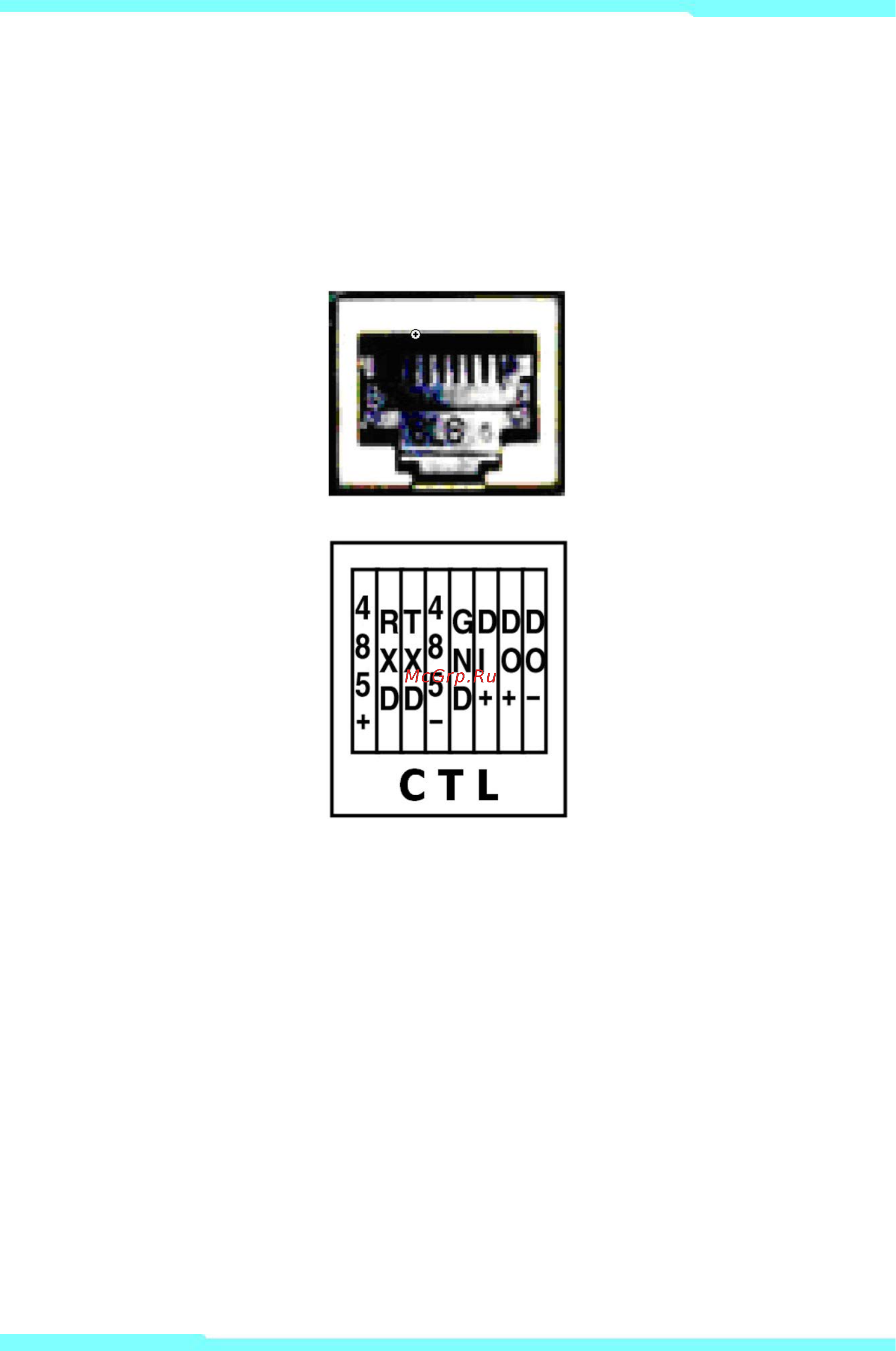

Рисунок 2. Описание порта CTL
