MDC- i6261VTD-66H User’s Manual Part 1
9 Micro Digital INC.
2.2. Внутренние части MDC-i6261VTD-66H

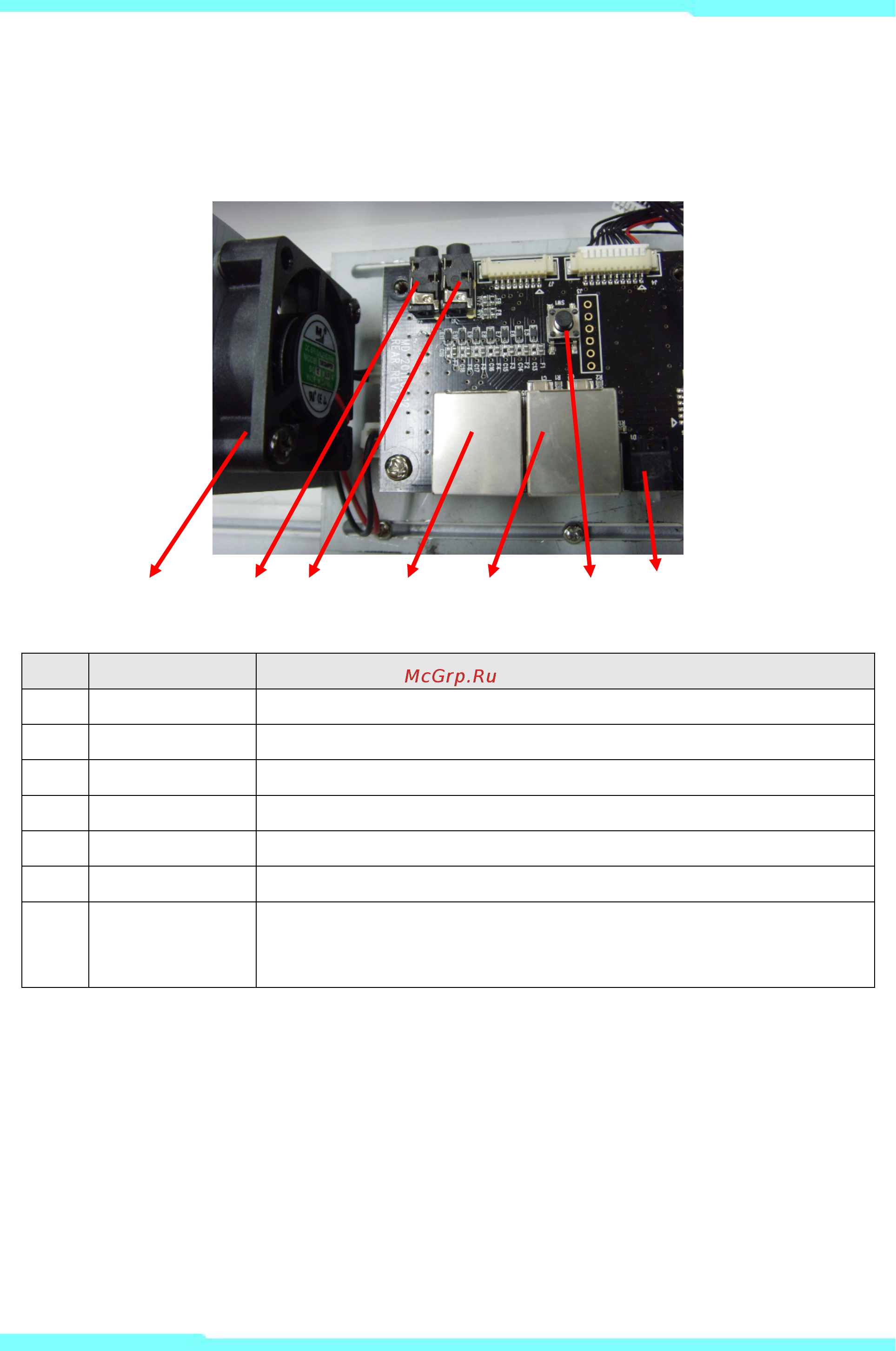

Рисунок 3. Внутренние части MDC-i6261VTD-66H
A B C D E F G
Наименование Описание
A ВЕНТИЛЯТОР
B ДИНАМИК 1 канал аудио-выход
C МИКРОФОН 1 канал аудио-вход
D CTL Порт CTL (RS-232, DI, DO)
E LAN Разъем LAN
F
КНОПКА
Сброс, При включении удерживать 10 сек.
G
Светодиод LAN
(Tx/Rx) (красный
/зеленый)
Красный светодиод – LAN TX / RX (Свет мигает при передаче
данных в локальной сети).
Зеленый светодиод - LAN LINK (Свет мигает при наличии
физического подключен.)
Таблица 3. Описание внутренних частей панели MDC- i6261VTD-66H
