3.3. Монтаж аппаратного обеспечения

Ниже описаны действия при монтаже.

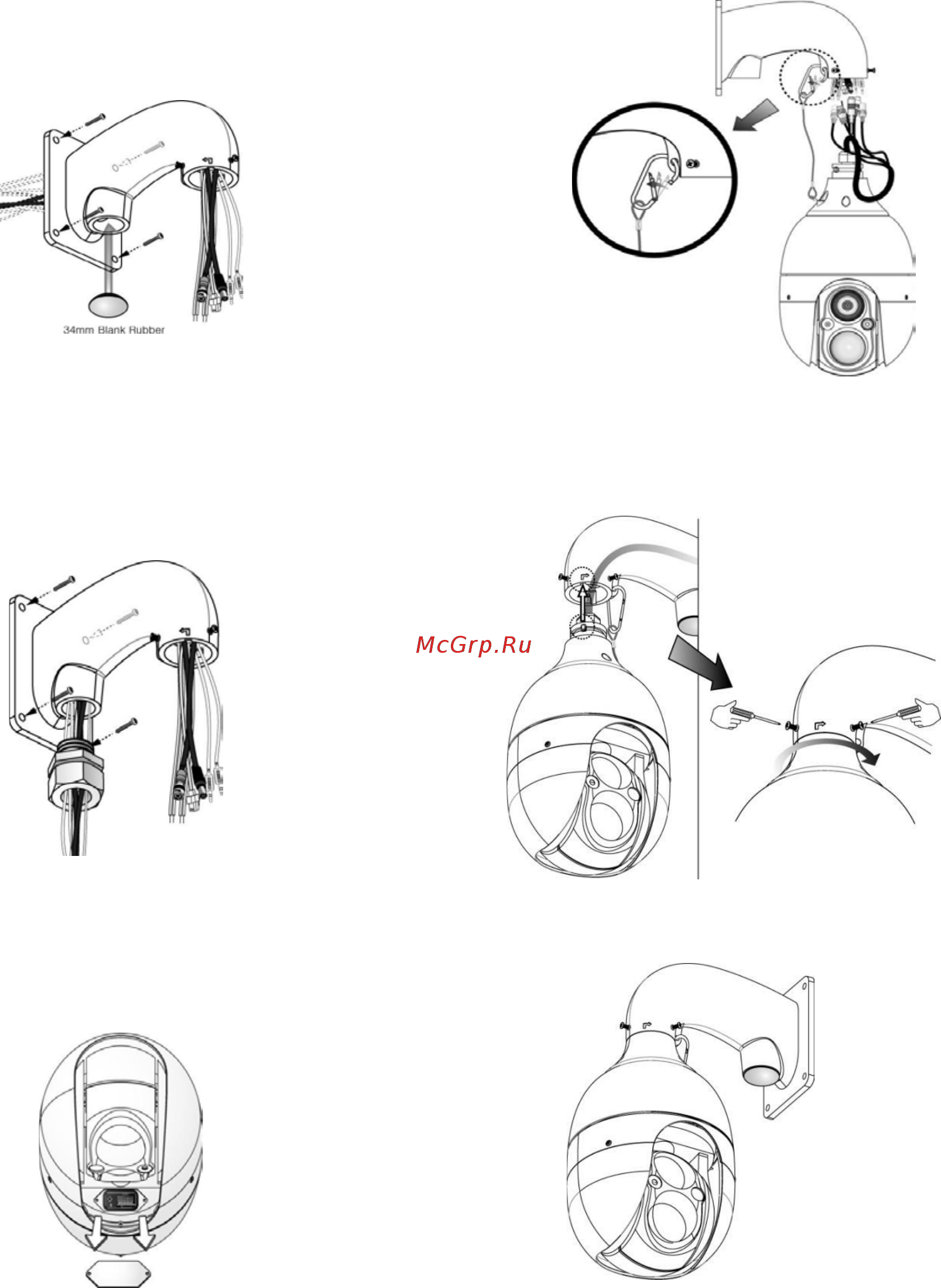

1. Монтаж настенного кронштейна

①-1.

Спрячьте кабели в кронштейн и

закрепите его на стене с помощью 4 болтов,

закройте оба отверстия с помощью вставок из

белой резины диаметром 34 мм.

①-2 Если камера монтируется на стену,

спрячьте кабели в кронштейн, как показано на

рисунке, и закройте отверстие гибкой

вставкой TAB/P1/11" (28 мм

② Перед тем, как подсоединить камеру к

кронштейну, откройте крышку, появится встроенная

SD-карта, как показано на рисунке выше.

(Если отсутствует подключение с RS-485, установите

номер адреса на «0»).

③ Подключите кабели, подвесив

предохранительное кольцо на кронштейн, как

показано на рисунке выше.

④ После поворота корпуса камеры в направлении

стрелки закрутите 3 болта.

⑤Монтаж настенного кронштейна
