MDS-i3091-2H Руководство пользователя. Часть 1.

8 MICRODIGITAL Inc.

CVBS

RS-485

Лиловый: вход тревоги+ / cерый:

вход тревоги -

Синий: выход тревоги + /

rоричневый: выход тревоги +

Желтый / зеленый: заземление

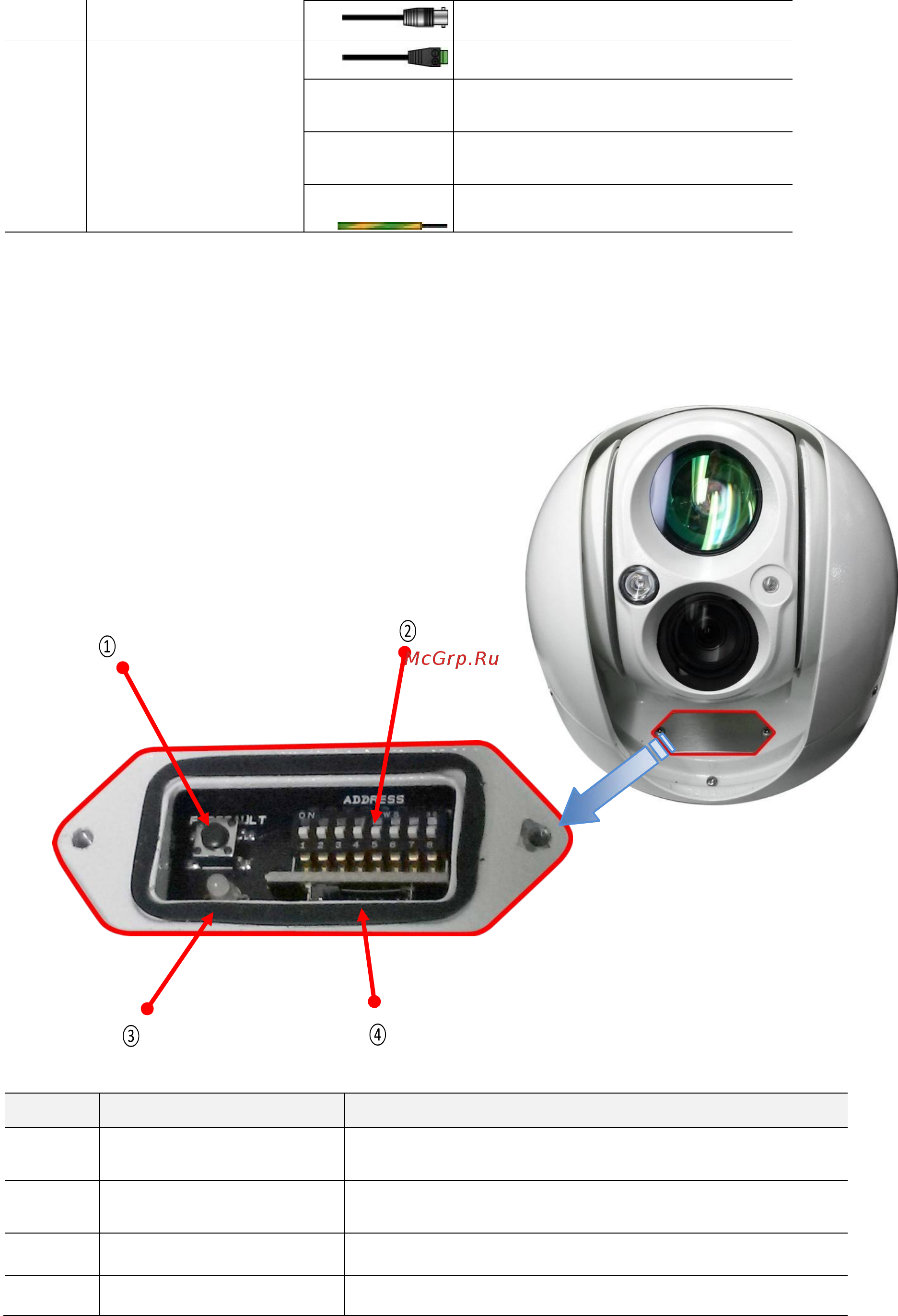

2.2. Внутреннее устройство

№

Наименование

Функция

①

Кнопка сброса заводских

настроек

После нажатия в течение 5 секунд возврат к

заводским настройкам

②

DIP-переключатель

При использовании контроллера установка адреса

камеры

③

Индикатор подключения

При подключении к ПК данный светодиод мигает

④

Слот для карты Micro SD
