Введение 9

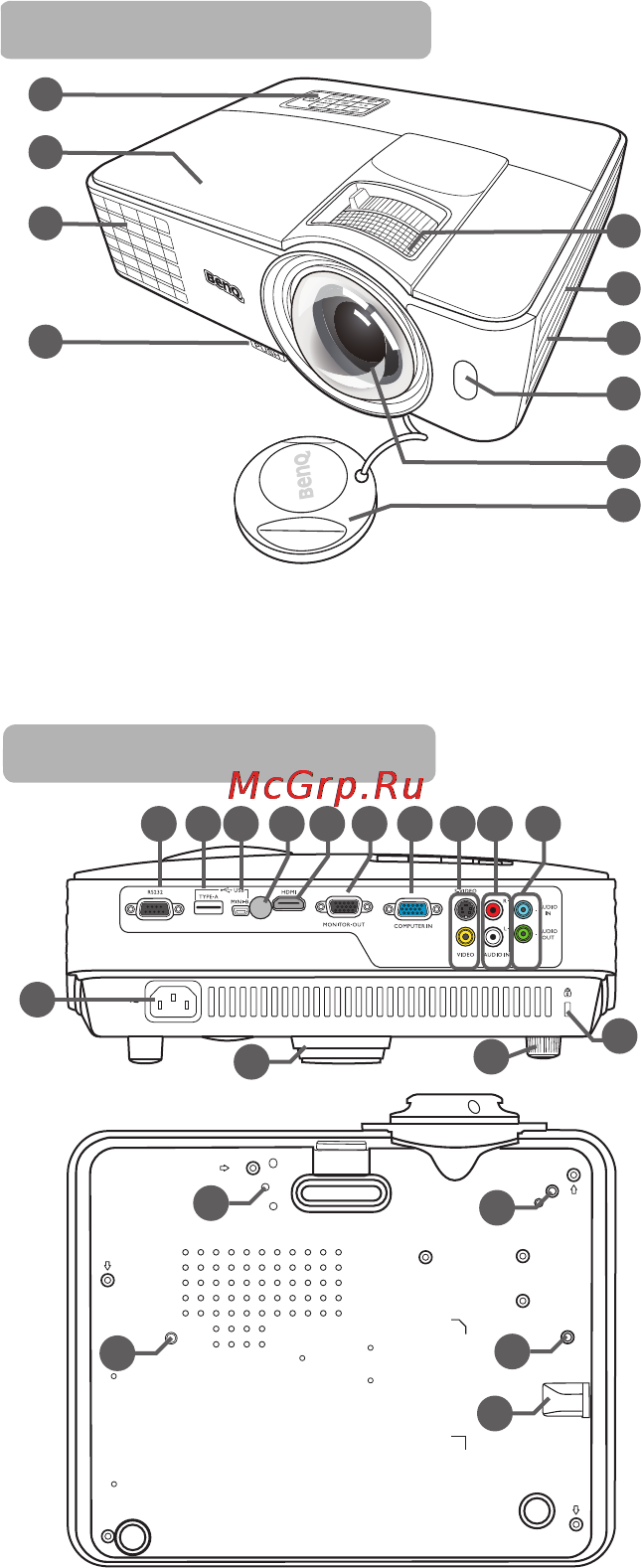

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см. "Элементы
управления и функции" на стр. 10)
2. Крышка лампы
3. Вентиляционное отверстие
(выпуск нагретого воздуха)
4. Кнопка быстро выпускающегося
регулятора
5. Регулятор фокуса и масштаба
6. Вентиляционное отверстие (впуск
охлаждающего воздуха)
7. Решетка динамика
8. Передний инфракрасный датчик ДУ
9. Проекционный объектив
10. Крышка объектива
11. Гнездо питания перем. тока
12. Гнездо управления RS232
13. Гнезд
USB, типA
14. Порт USB Mini-B
15. Задний инфракрасный датчик ДУ
16. Входной порт HDMI
17. Гнездо выходного сигнала RGB
18. Разъем для входного сигнала RGB
(ПК)/компонентного видео
(YPbPr/YCbCr)
19. Входное гнездо S-Video
Гнездо видеовхода
20. Входные гнезда аудиосигнала (Л/П)
21. Гнездо аудиовхода
Гнездо аудиовыхода
22. Разъем для замка Kensington
(защита от кражи)
23. Задняя ножка регулятора наклона
24. Ножка переднего регулятора наклона
25. Отверстия для
потолочного монтажа
26. Крепежное отверстия для модуля
PointWrite
27. Система безопасности
2
1
3
4
6
7
9
10
5
8
Вид спереди/сверху
12 13 14 15 16
17
18 19
20 21
22
11
23
24
25
25
25
27
26
Вид снизу/сбоку
