Введение10
Элементы управления и функции

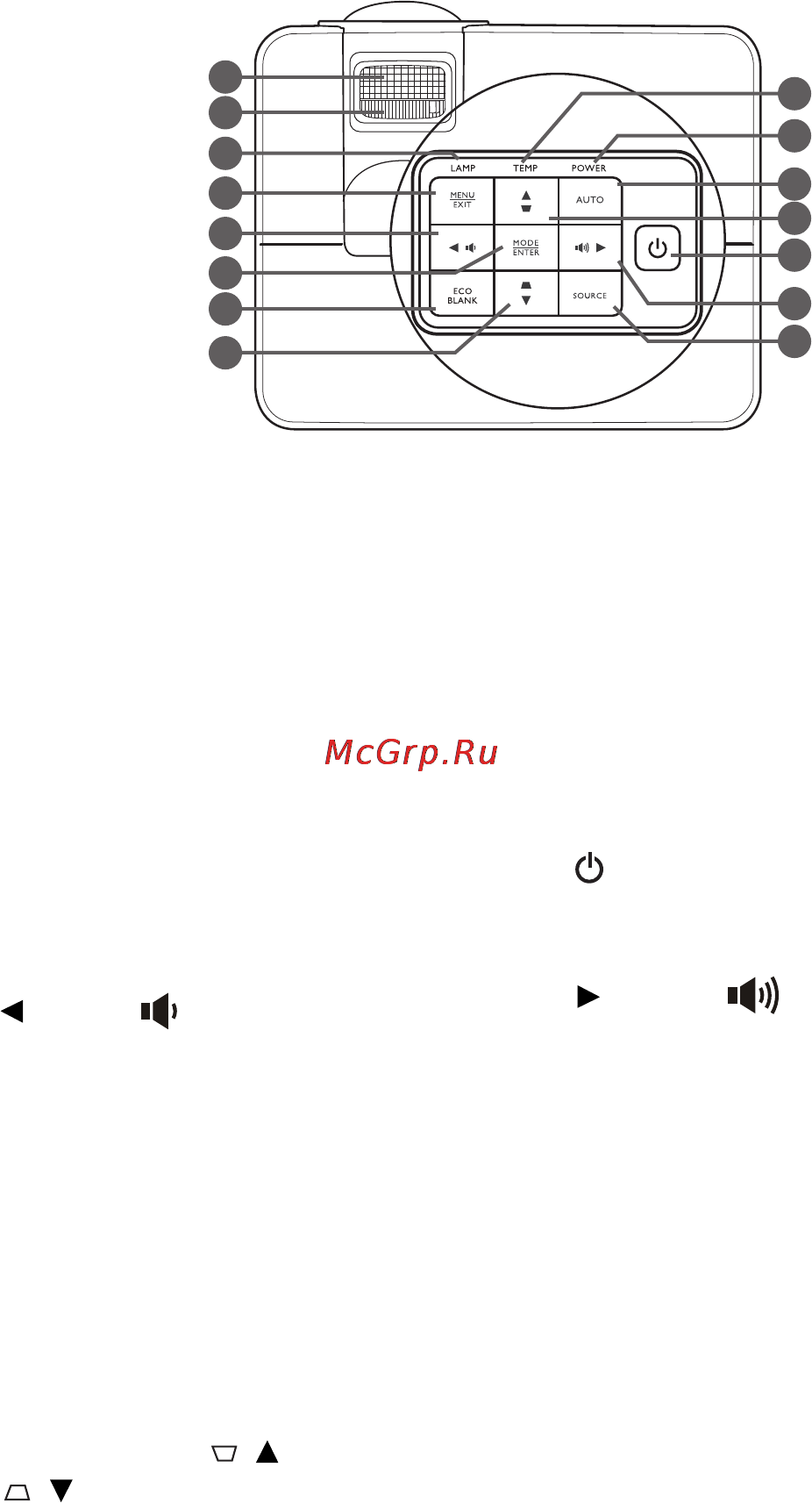

Проектор
1. Кольцо фокусировки
Регулирует фокусное расстояние
объектива для проецируемого
изображения.
2. Регулятор масштаба
Регулирует размер изображения.
3. Индикатор лампы LAMP
Показывает состояние лампы. Горит
или мигает в случае нарушения
нормальной работы лампы.
4. MENU/EXIT (МЕНЮ ВЫХОД)
Включает экранное меню управления
(OSD). Переходит к предыдущему
экранному меню и выходит с
сохранением настроек меню.
5. Влево/
Уменьшение уровня громкости
проектора.
6. MODE/ENTER (РЕЖИМ/ВВОД)
Выбор доступного режима настройки
изображения.
Активация выбранного пункта
экранного меню.
7. ECO BLANK (Экон. - пустой экран)
Используется для того, чтобы скрыть
изображение на экране.
8. Кнопки коррекции трапеции/
перемещения (/Вверх,
/ Вниз)
Ручная коррекция искажений
изображения в результате проекции
под углом.
9. Сигнальная лампа температуры
TEMP
Загорается красным цветом при
перегреве
проектора.
10. Индикатор питания POWER
Горит или мигает во время работы
проектора.
11. AUTO (АВТО)
Автоматически выбирает
оптимальные параметры
изображения.
12. POWER (ПИТАНИЕ)
Переключает проектор между
режимами ожидания и работы.
13. Вправо/
Увеличение уровня громкости
проектора.
При активном экранном меню (OSD)
кнопки № 5, № 8 и № 13 используются
для выбора пунктов меню и настроек.
14. SOURCE (ИСТОЧНИК)
Выводит
панель выбора источника
сигнала.
1
2
3
9
11
10
8
13
12
14
4
5
7
8
6
