Расположение проектора16
MW820ST
Для формата экрана 16:10 и проецируемого изображения 16:10
Например, при 120-дюймовом экране рекомендуемое расстояние
проецирования составляет 1263 мм, а вертикальное смещение составляет
81 мм.
Например, если полученное расстояние проецирования составляет 2,5 м
(2500 мм), наиболее близким значением в столбце "(b) Расстояние до экрана"
является 2526 мм. В той же строке указано, что требуется размер экрана
240 дюймов (
около 5,1 м).
Все измерения являются приблизительными и могут отличаться от фактических размеров.
В случае стационарной установки проектора BenQ рекомендует до окончательной установки
проектора физически измерить размер проецируемого изображения и расстояние проектора
после установки проектора на место, чтобы внести поправку на оптические характеристики
проектора. Это позволит определить точное расположение проектора, являющееся
оптимальным для выбранного места установки.

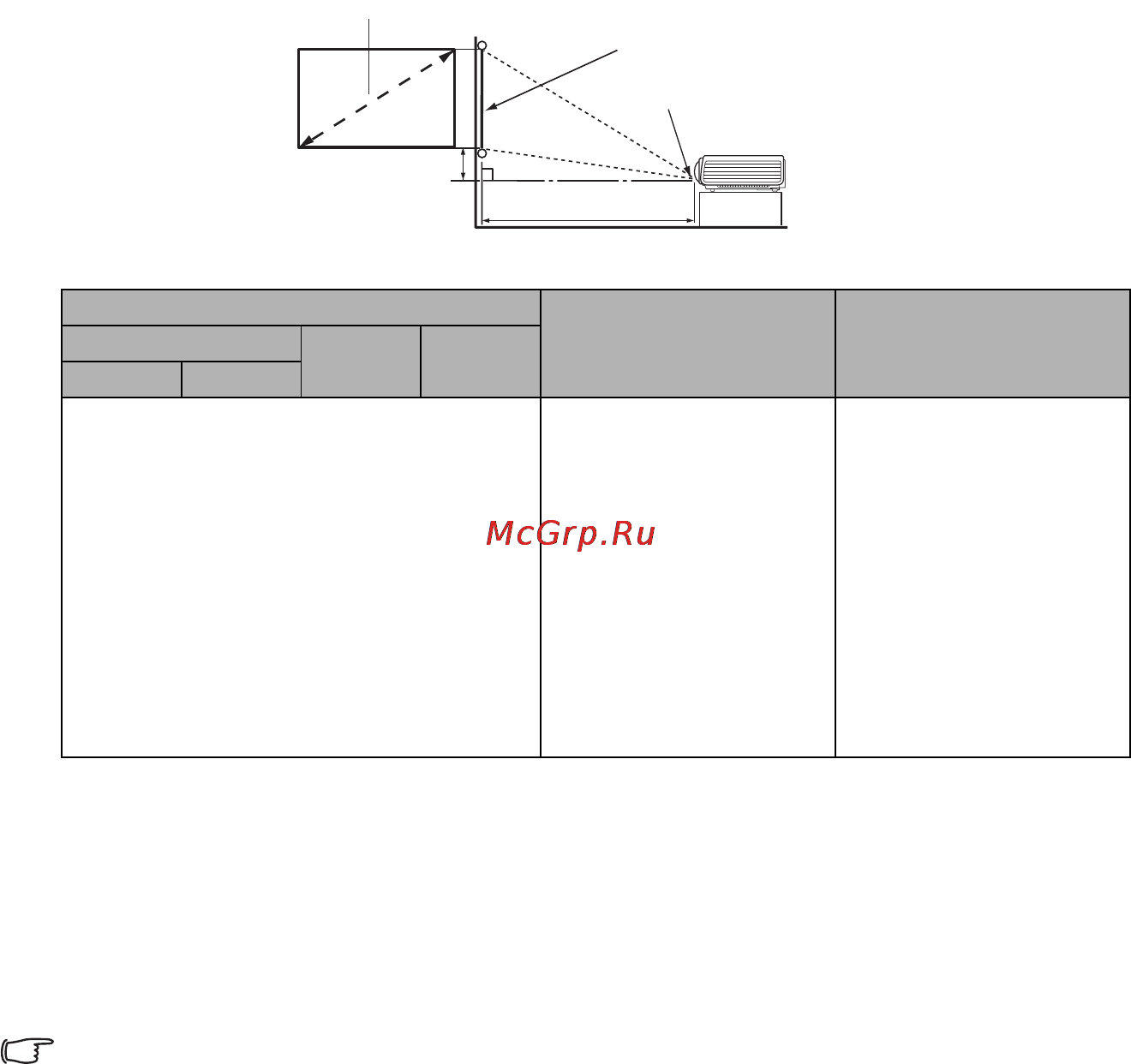

(a)
(b)
Центр объектива
Экран
(c)
(a) Размер экрана
(b) Расстояние до
экрана
(мм)
(c) Вертикальное
смещение
(мм)
Диагональ
Высота
(мм)
Ширина
(мм)
Дюймы мм
80 2032 1077 1723 842 54
100 2540 1346 2154 1053 67
120 3048 1615 2585 1263 81
150 3810 2019 3231 1579 101
180 4572 2423 3877 1895 121
200 5080 2692 4308 2105 135
220 5588 2962 4739 2316 148
240 6096 3231 5169 2526 162
270 6858 3635 5816 2842 182
300 7620 4039 6462 3158 202
