Подключение 17
Подключение
При подключении источника сигнала к проектору обеспечьте выполнение
следующих условий:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Из представленных на рисунках кабелей некоторые могут не входить в комплект поставки
проектора (см. раздел "Комплект поставки" на стр. 8). Они доступны для приобретения
в магазинах электронных товаров.
• Иллюстрации подключения приводятся исключительно в качестве примера. Задние
разъемы на проекторе могут различаться, в зависимости от модели.

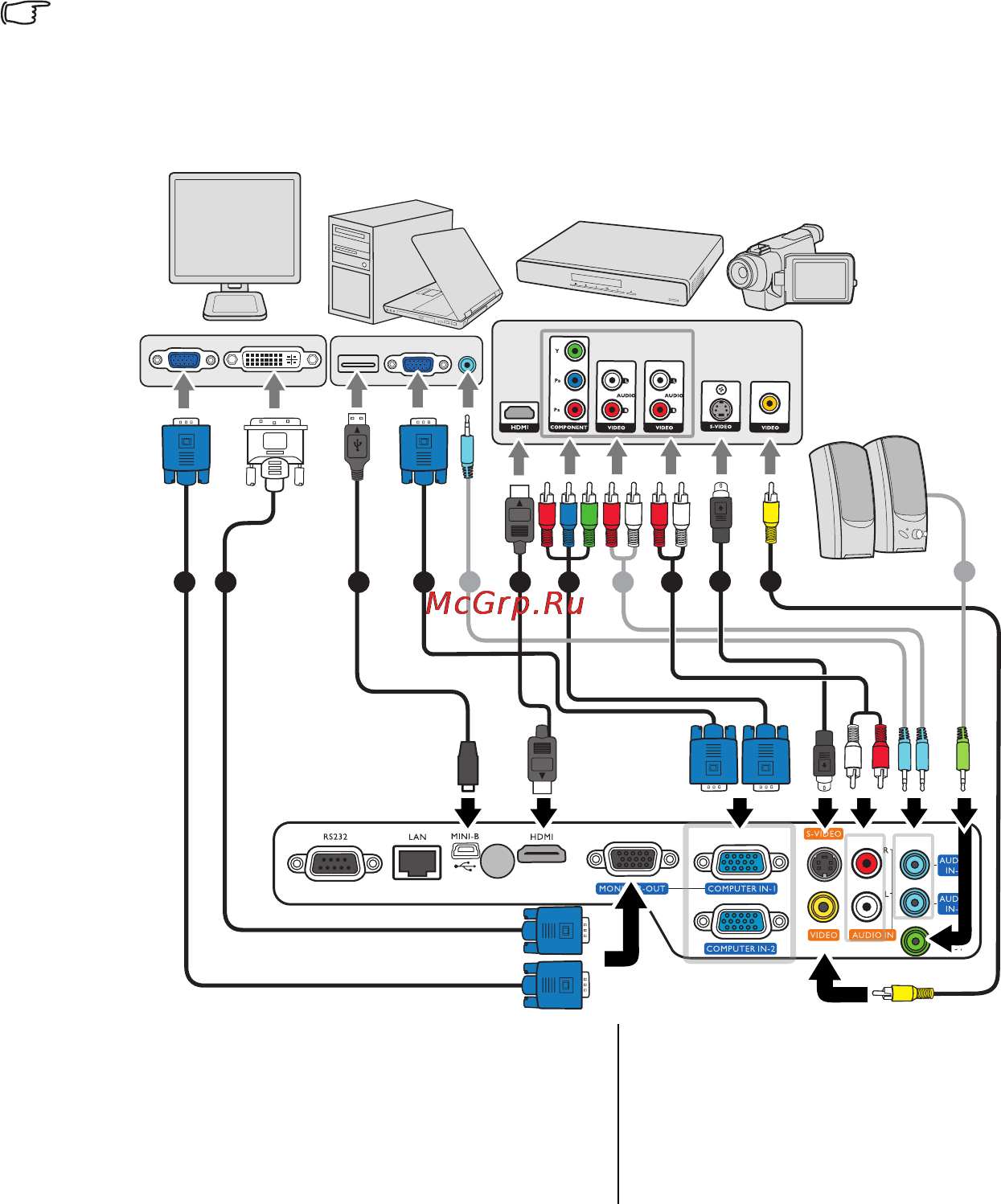

1. Кабель VGA
2. Кабель подключения VGA к DVI-A
3. Кабель USB
4. Переходной кабель с компонентного
видео на VGA (D-sub)
5. Кабель S-Video
6. Аудиокабель (Л/П)
7. Кабель S-Video
8. Кабель видео
9. Аудиокабель
9
9
9
1
2
1
3
645
7 8
Портативный или настольный компьютер
Динамики
Устройство аудио/видео
Монитор
(DVI)
(VGA)
или
или
