Расположение проектора 15
MW721
Для формата экрана 16:10 и проецируемого изображения 16:10
Например, при 120-дюймовом экране рекомендуемое расстояние проецирования
составляет 3608 мм, а вертикальное смещение составляет 162мм.
Если полученное расстояние проецирования составляет 6 м (6000 мм), наиболее
близким значением в столбце "Расстояние до экрана (мм)" является 6013 мм. В той же
строке указано, что требуется экран с диагональю 200 дюймов (около
5,1 м).
Все измерения являются приблизительными и могут отличаться от фактических размеров.
В случае стационарной установки проектора BenQ рекомендует до окончательной установки
проектора физически измерить размер проецируемого изображения и расстояние проектора
после установки проектора на место, чтобы внести поправку на оптические характеристики
проектора. Это позволит определить точное расположение проектора, являющееся
оптимальным для выбранного места установки
.
Размер экрана Расстояние до экрана в мм
Верти-
кальное
смещение
вмм
Диагональ
Ш
(мм)
В
(мм)
Мин. длина
Среднее
значение
Макс. длина
Дюймы мм
(макс.
увеличение)
(мин.
уменьшение)
40 1016 862 538 1046 1203 1359 54
50 1270 1077 673 1307 1503 1699 67
60 1524 1292 808 1569 1804 2039 81
80 2032 1723 1077 2092 2405 2719 108
100 2540 2154 1346 2614 3007 3399 135
120 3048 2585 1615 3137 3608 4078 162
150 3810 3231 2019 3922 4510 5098 202
200 5080 4308 2692 5229 6013 6797 269
220 5588 4739 2962 5752 6614 7477 296
250 6350 5385 3365 6536 7516 8497 337
300 7620 6462 4039 7843 9020 10196 404

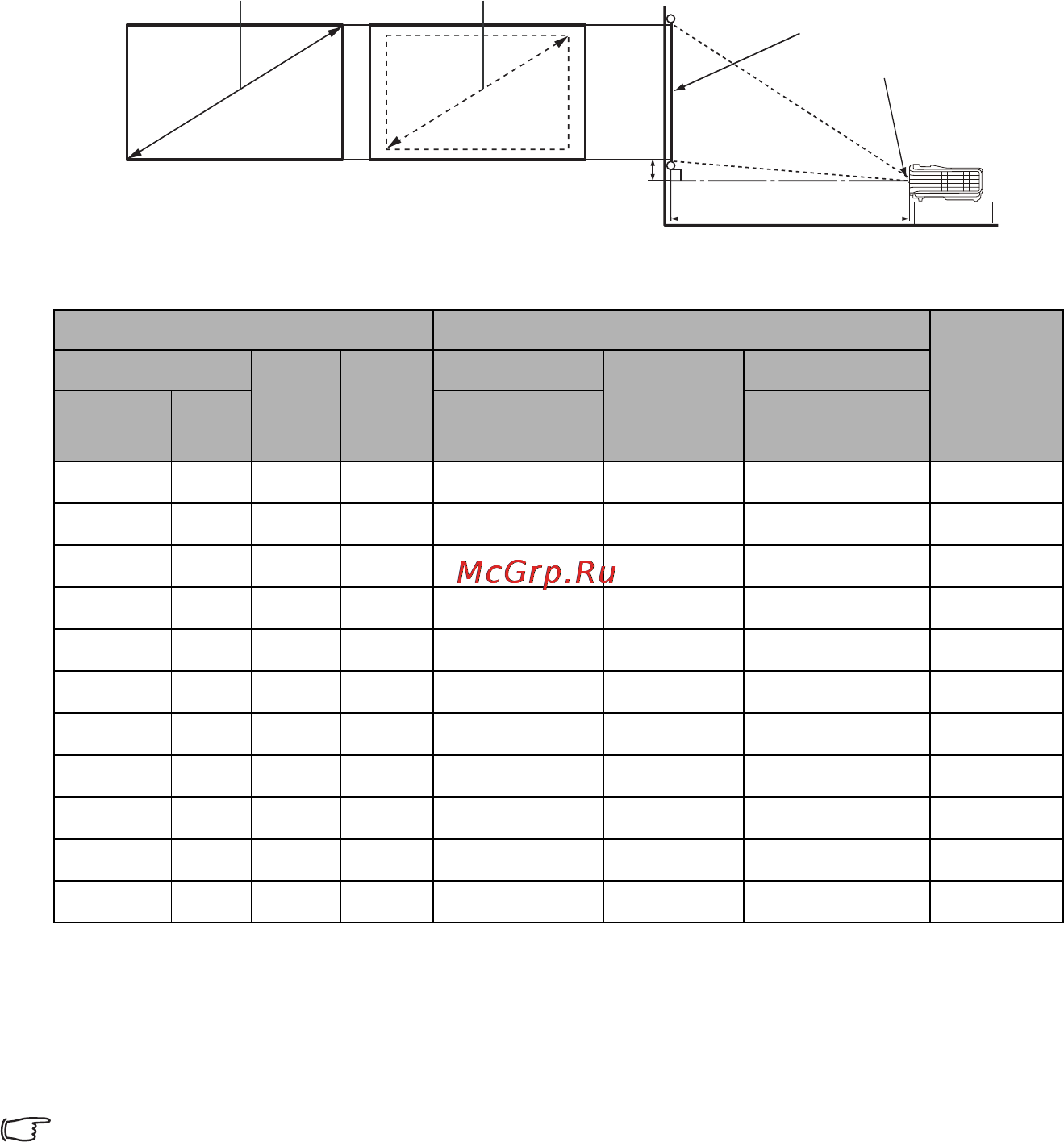

Минимальное увеличение
Проекционное расстояние
Центр объектива
Экран
Вертикальное смещение
Максимальное увеличение
