Расположение проектора14
Выбор размера проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора иэкраном, настройки масштабирования и видеоформата.

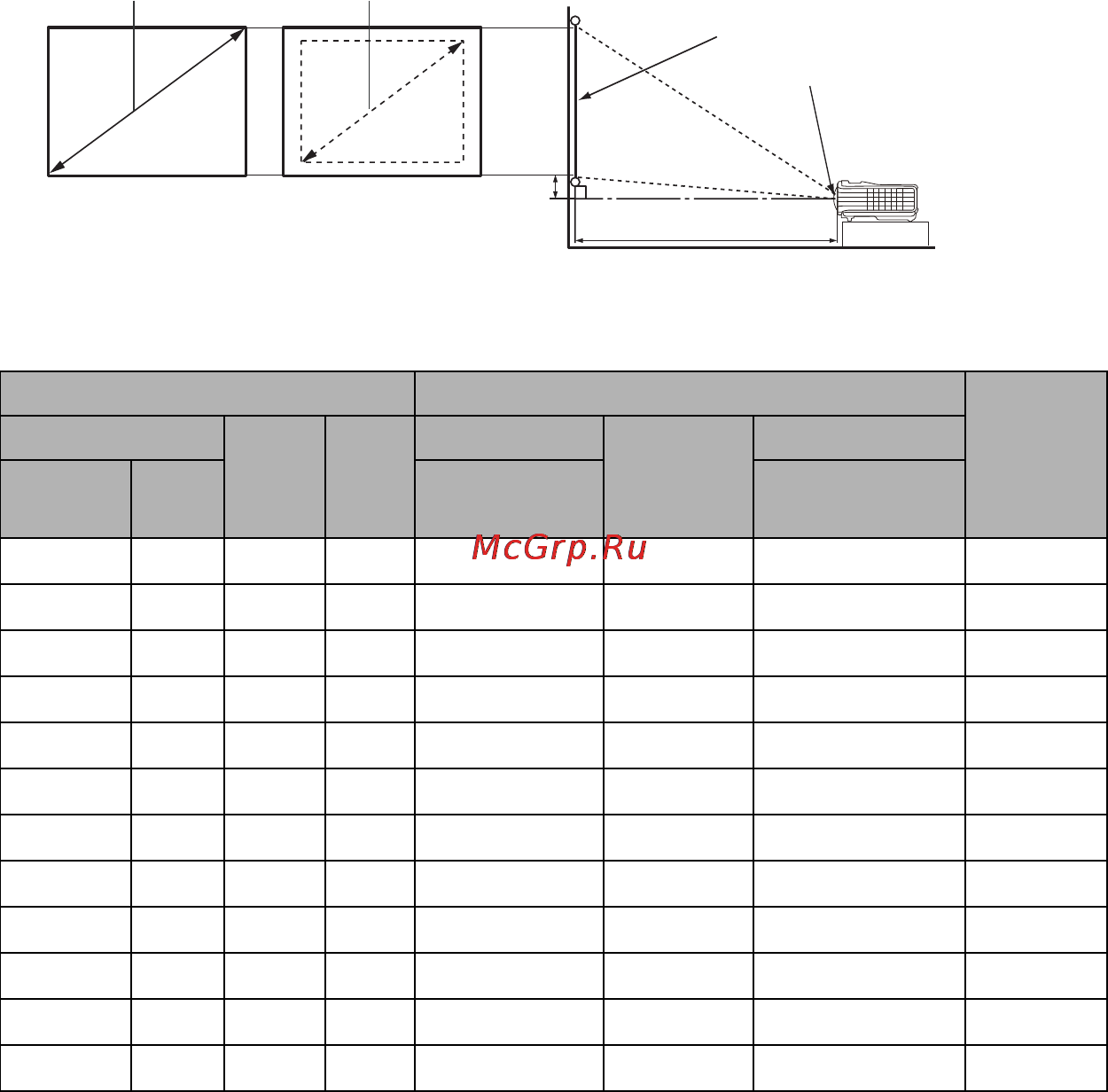

Размеры проецируемого изображения
Для расчета нужного положения центра объектива см. "Габаритные размеры" на
стр. 59.
MX720
Для формата экрана 4:3 и проецируемого изображения 4:3
Например, при 120-дюймовом экране рекомендуемое расстояние проецирования
составляет 4400 мм, а вертикальное смещение составляет 91 мм.
Если полученное расстояние проецирования составляет 6 м (6000 мм), наиболее
близким значением в столбце "Расстояние до экрана (мм)" является 5500 мм. В той же
строке указано, что требуется экран с диагональю 150 дюймов (около
3,8 м).
Размер экрана Расстояние до экрана в мм
Верти-
кальное
смещение
вмм
Диагональ
Ш
(мм)
В
(мм)
Мин. длина
Среднее
значение
Макс. длина
Дюймы мм
(макс.
увеличение)
(мин.
уменьшение)
40 1016 813 610 1333 1467 1600 30
50 1270 1016 762 1667 1833 2000 38
60 1524 1219 914 2000 2200 2400 46
70 1778 1422 1067 2333 2567 2800 53
80 2032 1626 1219 2667 2933 3200 61
90 2286 1829 1372 3000 3300 3600 69
100 2540 2032 1524 3333 3667 4000 76
120 3048 2438 1829 4000 4400 4800 91
150 3810 3048 2286 5000 5500 6000 114
200 5080 4064 3048 6667 7333 8000 152
250 6350 5080 3810 8333 9167 10000 191
300 7620 6096 4572 10000 11000 12000 229
Максимальное увеличение
Минимальное увеличение
Проекционное расстояние
Центр объектива
Экран
Вертикальное смещение
