5
СЕРИЯ e-LNE
ВВЕДЕНИЕ
Новые насосы серии e-LNE были созданы благодаря отзывам наших клиентов. Конструкция нового
модельного ряда усовершенствована, чтобы отвечать современным требованиям инженерных систем.
Кроме того, новые насосы Lowara серии e-LNE могут быть изготовлены в специальном исполнении в
соответствии с индивидуальными требованиями заказчика, сохраняя при этом неизменную надежность и
продолжительный срок эксплуатации.
Конструкция насоса
Насосы Lowara серии e-LNE представляют собой центробежные насосы с одним рабочим колесом и
патрубками, расположенными в линию.
Насосы серии e-LNE имеют конструкцию, позволяющую демонтировать двигатель и рабочее колесо без
демонтажа корпуса из системы трубопроводов.
В стандартном исполнении корпус насоса изготовлен из чугуна; стандартный материал рабочего колеса
также чугун, но возможно изготовление рабочего колеса из бронзы или нержавеющей стали.
Насосы оборудованы заменяемыми торцовыми уплотнениями и двигателями класса эффективности IE3
и доступны в следующих конструктивных исполнениях.

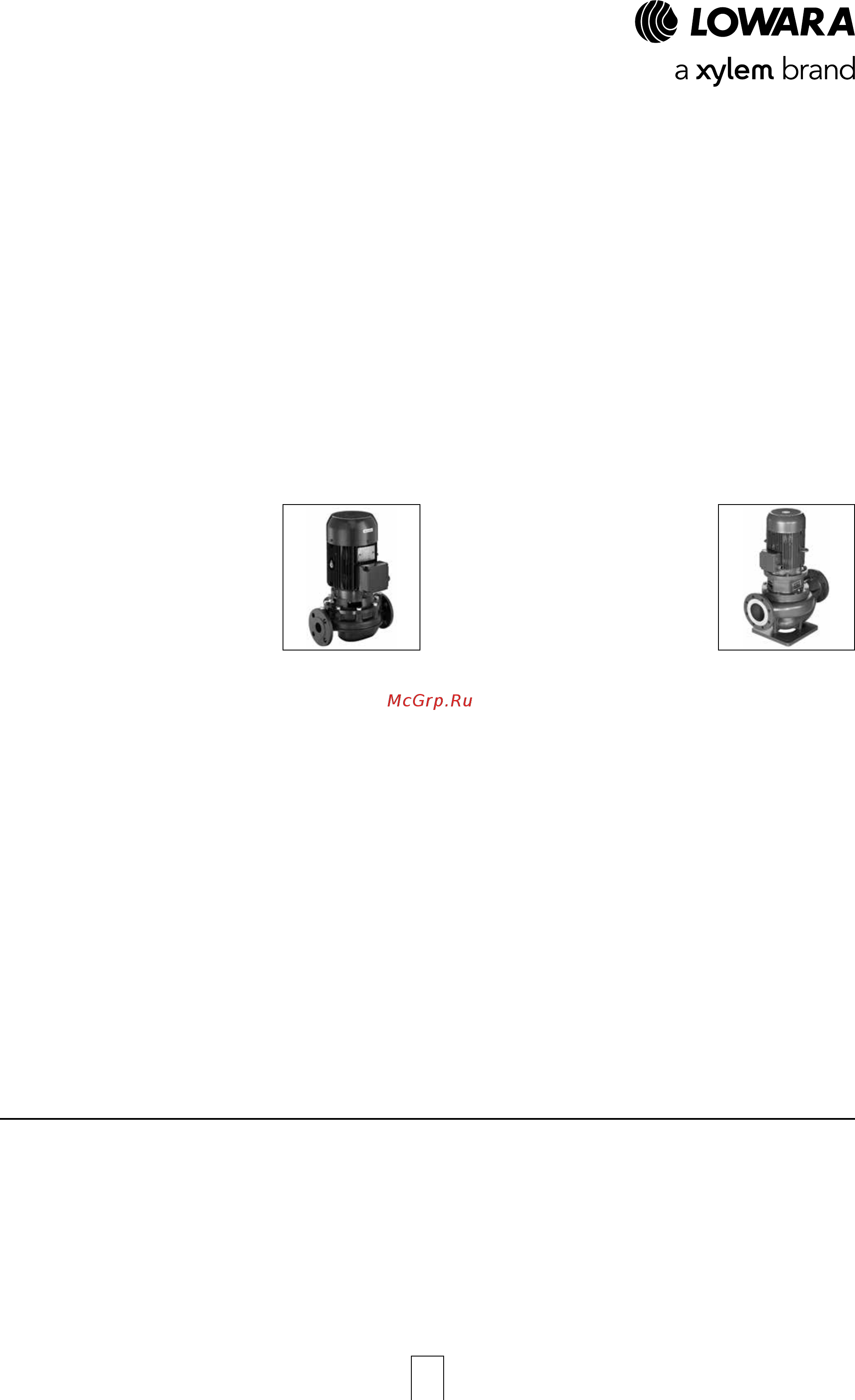

Моноблочная
Моноблочная конструкция с
установкой рабочего колеса
на удлиненном валу двигателя.
С переходной муфтой
Насос соединен с двигателем при
помощи адаптера и жесткой муфты,
установленной на свободном
конце вала стандартного
электродвигателя.
Гидравлические характеристики
• Максимальная подача: 305 м
3
/ч (2-полюсный ряд).
900 м
3
/ч (4-полюсный ряд).
• Максимальный напор: 95 м (2-полюсный ряд).
57 м (4-полюсный ряд).
• Гидравлические характеристики отвечают
требованиям ISO 9906:2012 – класс 3B.
По запросу доступны также классы 2B и 1B.
• Диапазон температур перекачиваемой жидкости:
- стандартная версия (с торцовым уплотнением
BQ1EGG-WA и уплотнительным кольцом EPDM)
от -25 до +120 °C
- версии по запросу (в зависимости от торцового
уплотнения и кольца) от -20* или -25 до +120
или +140 °C.
• Максимальное рабочее давление:
- стандартная версия (с торцовым уплотнением
BQ1EGG-WA)
16 бар при 90° C и 10 бар при 120° C
- версии по запросу (с другими торцовыми уплотнениями)
16 бар при 120° C и 14,9 бар при 140° C
* Фторкаучук: FPM (старый ISO), FKM (ASTM и новый ISO).
Характеристики двигателя
• Асинхронный с короткозамкнутым ротором,
закрытой конструкции, с внешней вентиляцией.
• 2-полюсные и 4-полюсные модельные ряды.
• Степень защиты IP55 в качестве двигателя (EN
60034-5), IPX5 в качестве электронасоса (EN 60529).
• Характеристики согласно EN 60034-1.
• Уровень эффективности IE3 (трехфазные 0,75–
375 кВт).
• Класс изоляции 155 (F).
• Стандартное напряжение:
1 x 220-240 В 50 Гц для мощности до 2,2 кВт.
3 x 220–240 / 380–415 В 50 Гц для мощности до 3 кВт.
3 x 380–415 / 660–690 В 50 Гц для мощности
свыше 3 кВт.
• Максимальная наружная температура: 40° C.
Примечание
• Вращение против часовой стрелки при взгляде со
стороны впускного канала насоса.
• Насос не включает ответных фланцев.
Список директив
- Директива по машинному оборудованию MD 2006/42/EC
- Директива по электромагнитной совместимости EMCD 2004/108/EC
Требования по экодизайну для продуктов, связанных с энергией, ErP
2009/125/EC
Постановление (EC) № 640/2009, Постановление (EU) № 4/2014,
Постановление (EU) № 547/2012
и основные технические нормативы
EN 809, EN 60204-1 (безопасность)
EN 1092-2 (чугунные фланцы)
EN 61000-6-1, EN 61000-6-3
EN 60034-30:2009, IEC 60034-30-1:2014
(электродвигатели)
