9
СЕРИЯ e-LNE

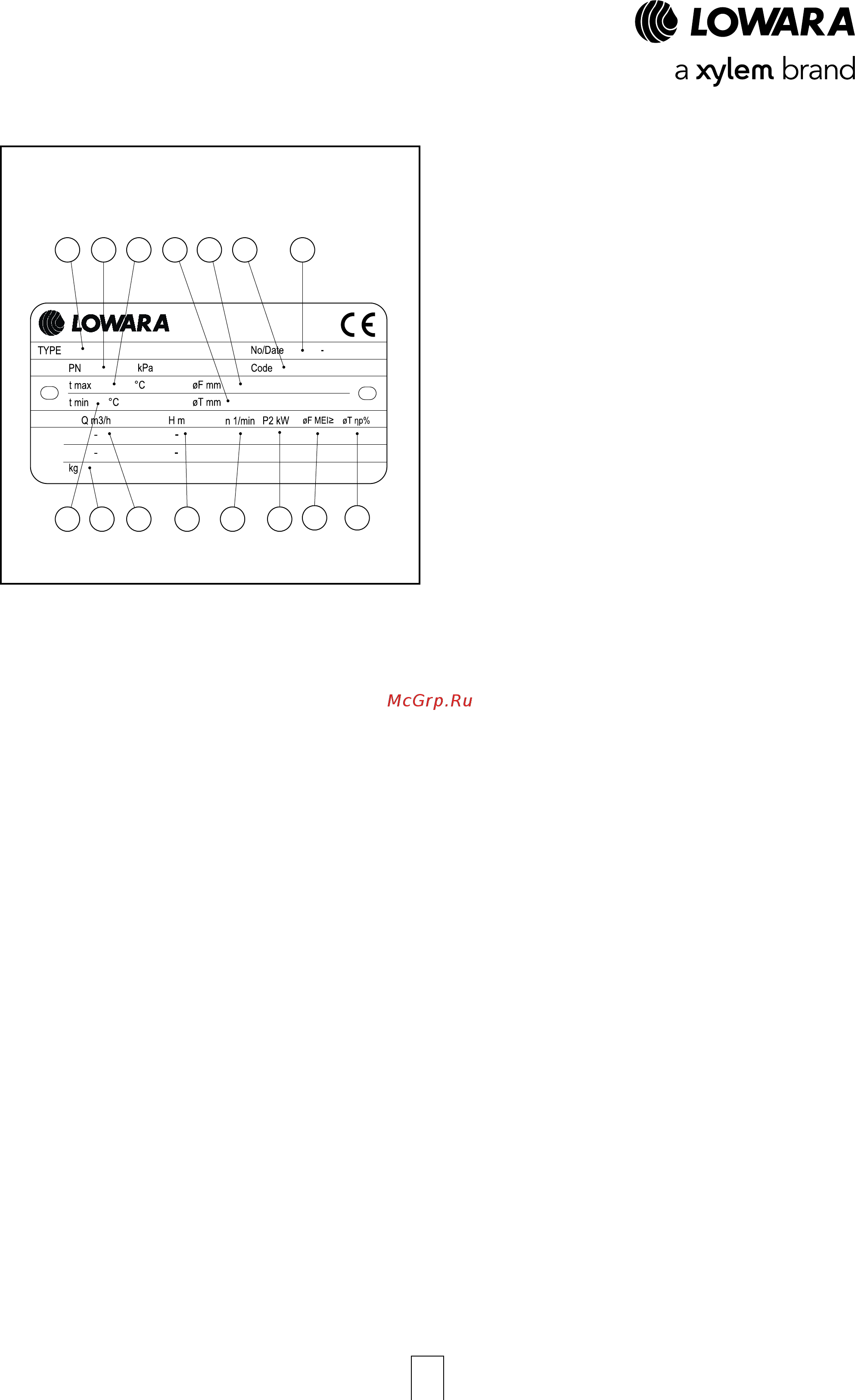

ПАСПОРТНАЯ ТАБЛИЧКА
1 13 12 10 9 2 7
19 3 4 6
5
15 14
11
REGULATION (EU) No 547/2012
1 - Тип насоса
2 - Код насоса
3 - Диапазон расхода
4 - Диапазон напора
5 - Номинальная или максимальная мощность
насоса
6 - Скорость вращения
7 - Серийный номер или номер заказа
9 - Полный диаметр рабочего колеса (заполняется
только для обрезанных рабочих колес)
10 - Уменьшенный диаметр рабочего колеса
(заполняется только для обрезанных рабочих
колес)
11 - Минимальная рабочая температура жидкости
12 - Максимальная рабочая температура жидкости
13 - Максимальное рабочее давление
14 - Гидравлический КПД в точке оптимального КПД
(50 Гц)
15 - Индекс минимальной эффективности (MEI)
(Постановление (EU) № 547/2012) (50 Гц)
19 - Вес
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
ЭЛЕКТРИЧЕСКИЙ НАСОС
