14
Не забудьте активировать нужные входы (см. раздел "Управление активностью
входов (зон контроля)", стр 16), иначе блок расширения не будет реагировать на
срабатывание подключенных к этому входу датчиков.

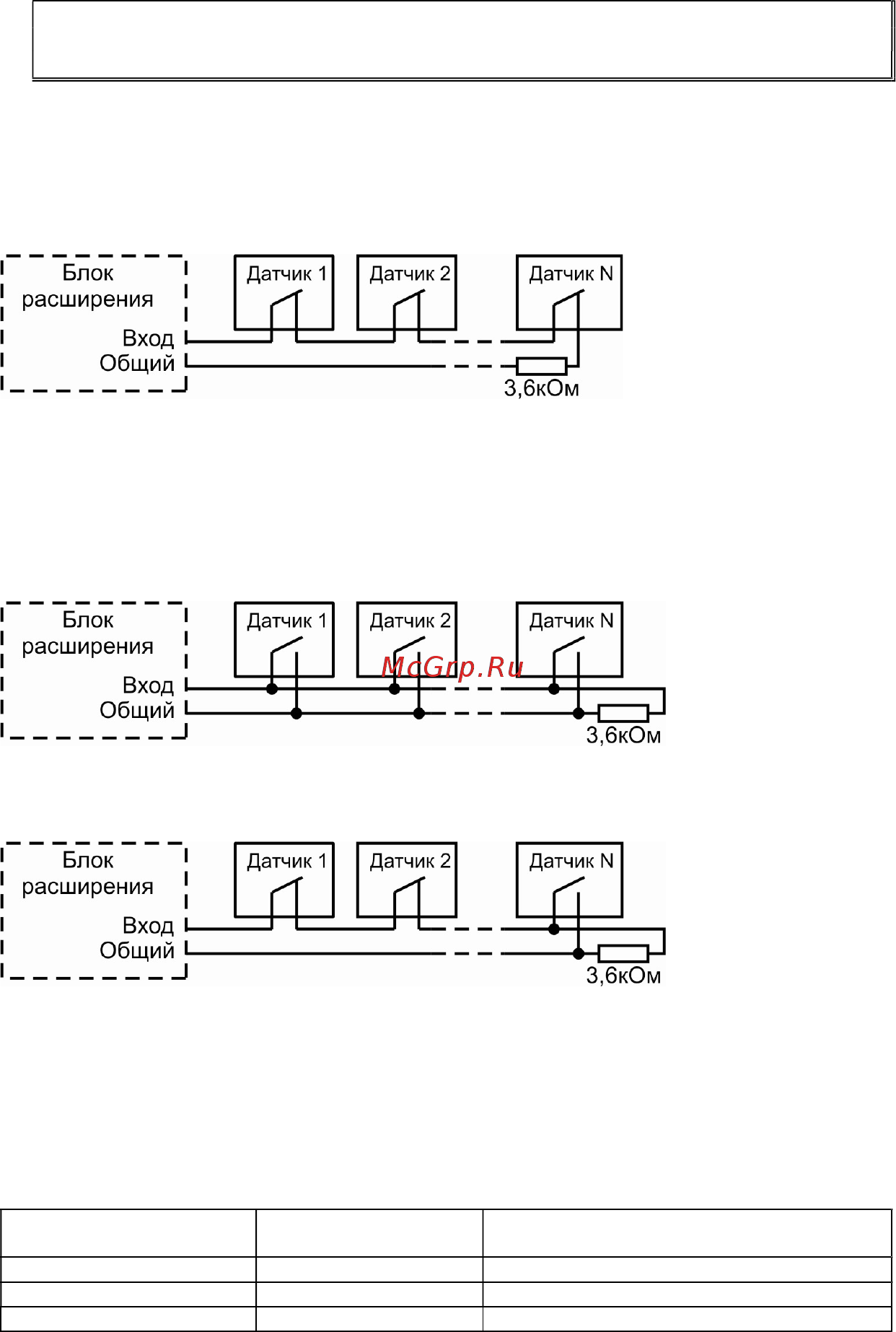

■ Подключение датчиков с нормально замкнутыми контактами
Датчики, имеющие выход типа "нормально замкнутый сухой контакт"
соединяются последовательно друг с другом и с добавочным резистором.
■ Подключение датчиков с нормально разомкнутыми контактами
Датчики, имеющие выход типа "нормально разомкнутый сухой контакт" или
"открытый коллектор" соединяются параллельно друг с другом и с добавочным
резистором.
■ Комбинированное подключение
Даже при комбинированном подключении в одном шлейфе датчиков с разными
типами контактов можно различить срабатывание "замыкающих" датчиков и
"разрывающих" по символам "L" или "H" в строке состояния тревожного
сообщения (см. раздел "Мониторинг входов (строка состояния)", стр 7).
После монтажа, подав питание на контроллер, измерьте напряжение между
клеммами "Общ." и "Вход" по каждой зоне.
Состояние шлейфа
Сопротивление
шлейфа
Напряжение между клеммами
"Общ." и "Вход"
Шлейф замкнут 0 Ком 0 Вольт
Шлейф в норме 3,6 Ком около 7 Вольт
Шлейф разорван Бесконечное около 14 Вольт
