■ Автоматический контроль исправности шлейфа

Автоматический контроль исправности активного шлейфа, а также

подключенных к нему датчиков будет возможен при максимальном удалении

добавочного резистора 3,6кОм по проводке от входа блока расширения.

Выполнение этого условия позволит блоку зафиксировать неисправность

проводки (разрыв или замыкание) на протяжении от резистора до входа блока

расширения.

Система сообщит о недопустимом сопротивлении шлейфа в момент постановки

на контроль (см. раздел "Неисправный шлейф при запуске системы или

постановке на контроль", стр 8).

ПОДКЛЮЧЕНИЕ ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

Встроенные в блок расширения 4 реле позволяют управлять различными

устройствами в цепях постоянного и переменного тока напряжением до 240В.

Состояние контактов реле в исходном (не сработавшем) состоянии указано на

крышке блока расширения.

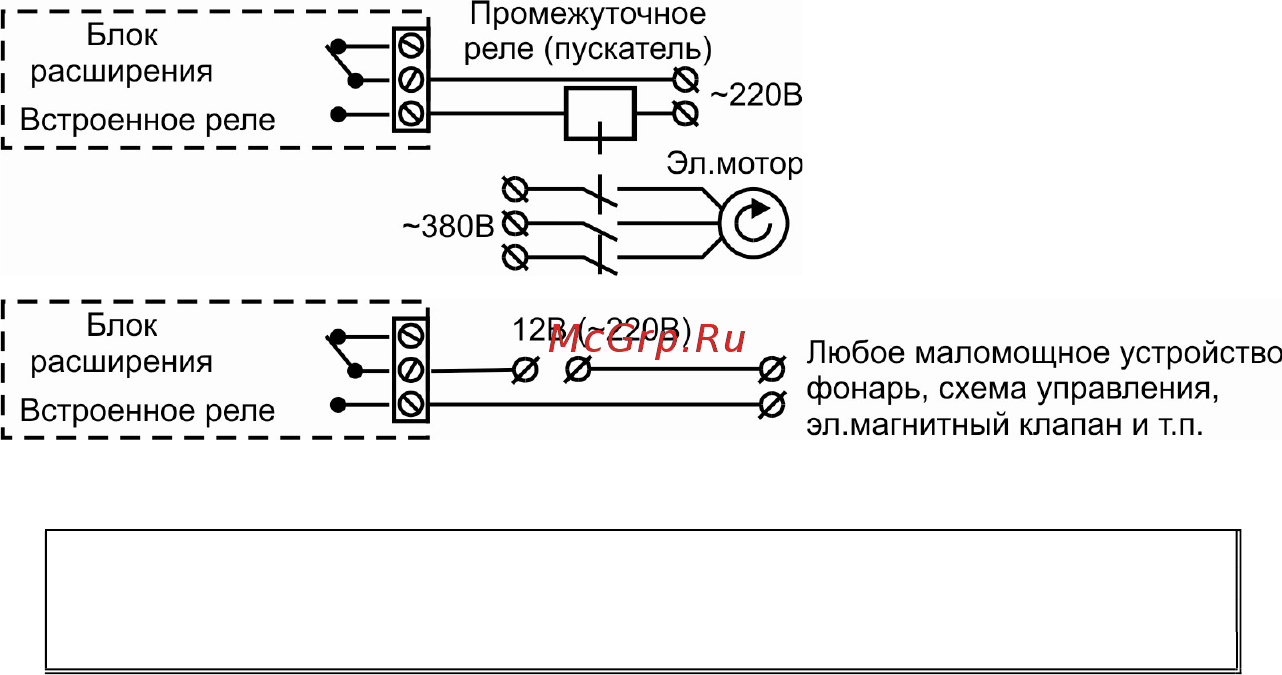

В качестве примера подключения исполнительных устройств можно

воспользоваться приведенными ниже вариантами:

Во избежание необратимых повреждений печатной платы блока расширения, в случае

ошибок при монтаже, полезно хотя бы один из проводов в цепи исполнительного

устройства, в непосредственной близости от клемм блока, пропустить через плавкий

предохранитель с током срабатывания до 5А.
