Кситал V8R4 - 433 на 8 входов и 4 реле (беспроводной) [12/29] Подключение датчиков к блоку расширения

ПОДКЛЮЧЕНИЕ ПРОВОДНЫХ ЦИФРОВЫХ ТЕРМОДАТЧИКОВ

Перед подключением проводных цифровых термодатчиков их следует

предварительно зарегистрировать по одному. Зарегистрированные термодатчики

соединяются в один шлейф с помощью входящих в их комплект кабелей и

тройничков, а затем этот шлейф подключается к разъему на блоке расширения.

Не рекомендуется использовать схемы подключения, отличные от линейной. Все

устройства должны быть соединены в одну цепочку без разветвления проводов.

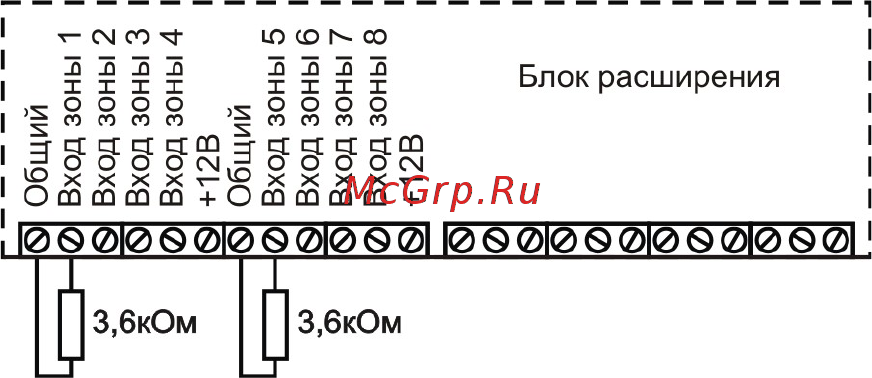

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ К БЛОКУ РАСШИРЕНИЯ

■ Устройство входов

На контролируемом объекте может быть выделено до 8-ми зон.

Каждая из зон может быть представлена резистором и любым необходимым

количеством датчиков, соединенных в один шлейф и подключенных к одному из

8-ми входов контроллера и клемме "ОБЩ".

Рекомендуемое общее сопротивление шлейфа – 3,6кОм. При таком

сопротивлении напряжение на входе зоны будет равно примерно 7,2В. Это

составляет 50% от напряжения возникающего на входе зоны при обрыве шлейфа

(100% соответствует напряжению на клеммах аккумулятора).

Зона считается нарушенной, если напряжение на входе зоны выйдет из границ

заданного диапазона (норма). По умолчанию этот диапазон задан от 25% до 75%.

Таким образом, обрыв шлейфа (напряжение = 100%) или замыкание входа на

клемму "ОБЩ." (напряжение = 0%) приведут к срабатыванию входа. Границы

диапазона могут быть изменены отдельно для каждой зоны.

Верхняя и нижняя границы допустимого напряжения на входе каждой зоны

контроля могут быть изменены с помощью соответствующей SMS-команды.

Контроллер поставляется с резисторами подключенными к зонам,

активированным в настройках "по умолчанию".
