7. Если ни один из пунктов не помогает, обратитесь в службу поддержки изго-

товителя.

2.5. Работа с АЧХИ-102

После включения прибора появится окно проведения измерений (рис. 6). Мож-

но выбрать один из типовых способов снятия ЧХ (для каждого из которых должен

быть составлен план эксперимента, включающий частотный диапазон, число экспе-

риментальных точек

ЧХ на этом диапазоне и время измерения на каждой точке, (см.

п.2.7.1)).

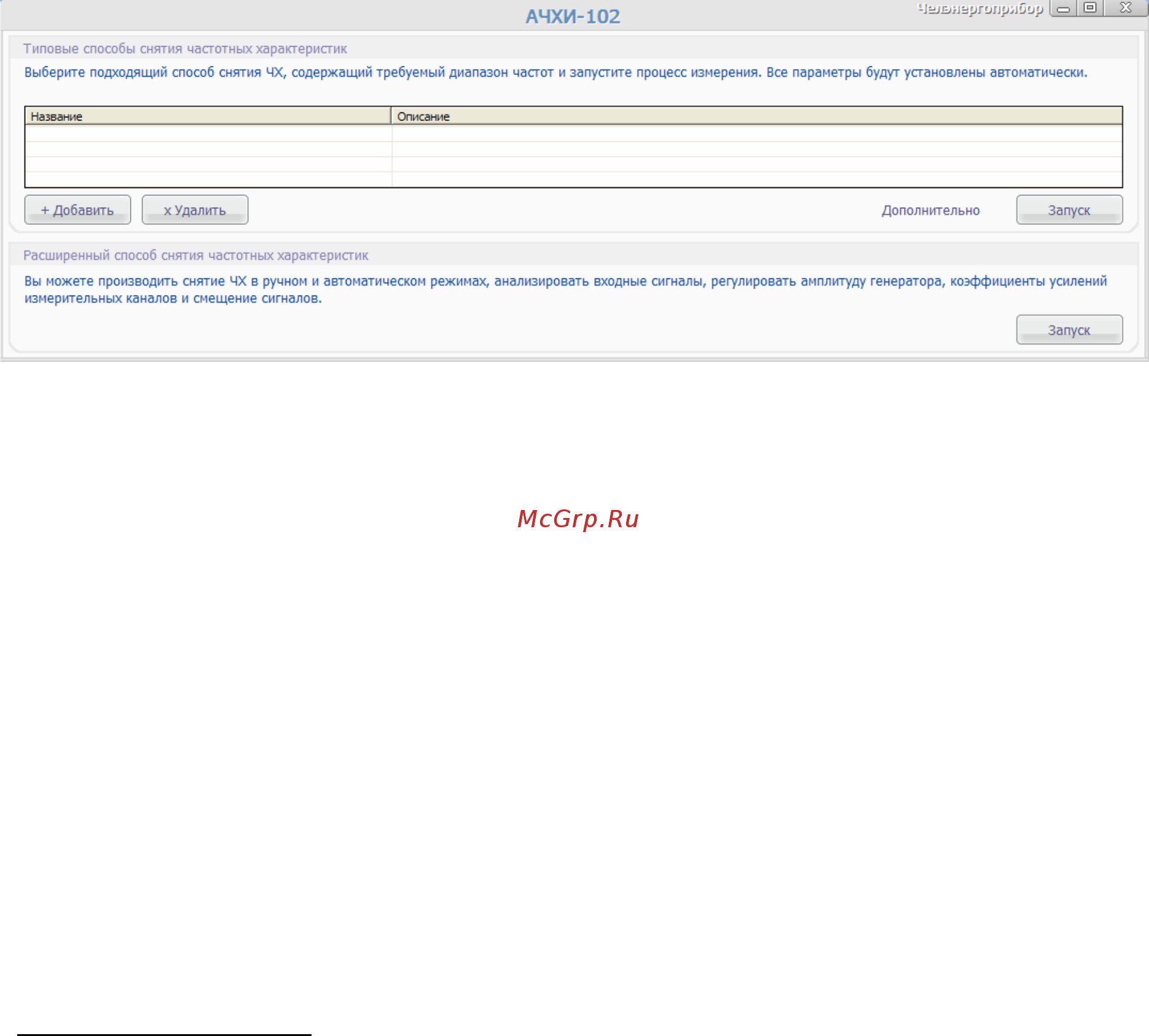

Рис. 6. Окно проведения измерений

Для выполнения исследования по индивидуальной схеме имеется специаль-

ный режим, перейти к которому можно, выбрав «расширенный способ снятия час-

тотных характеристик».

2.6. Расширенный способ снятия ЧХ

Расширенный способ снятия позволяет проводить измерения по индивидуаль-

ным схемам. Для этого предусмотрено два режима: ручной и автоматический.

2.6.1.

Расширенный способ снятия: ручной режим

В ручном режиме осуществляется получение численных значений ЛАЧХ и

ФЧХ (точек ЧХ) по отдельности путём задания частоты и амплитуды генерируемого

сигнала и настройки основных параметров каналов измерения. Окно расширенного

способа снятия с выбранным ручным режимом представлено ниже на рис. 7.

Получение точки ЧХ производится следующим образом

Рассмотрим пример

. Пусть требуется получить точку ЧХ на частоте 2 кГц с ам-

плитудой 1 В. Тогда в окне генератора необходимо выставить эти значения одним

из двух способов (рис. 8). Первый способ состоит в указании частоты в герцах, а

второй предполагает также выбор приставки к единице измерения путём нажатия на

соответствующую букву, расположенную рядом с

основной единицей измерения.

После установки значений необходимо нажать на кнопку «Пуск». В результа-

те на выходе генератора появятся колебания соответствующей частоты и амплиту-

ды. Кроме того, на виртуальном осциллографе вверху справа на дисплее появятся

колебания (два периода) на входах измерительных каналов. Вертикальная ось про-

градуирована в процентах от полной шкалы

АЦП, а горизонтальная – в значениях

текущей фазы. Желтым цветом обозначается сигнал канала X, а светло-синим – сиг-
