нал канала Y. В правой верхней части осциллографа имеется кнопка «Во весь эк-

ран», позволяющая просматривать графики в полноэкранном режиме. Для выхода из

полноэкранного режима требуется нажать на кнопку «Выйти из полноэкранного ре-

жима», расположенную в верхней части осциллографа.

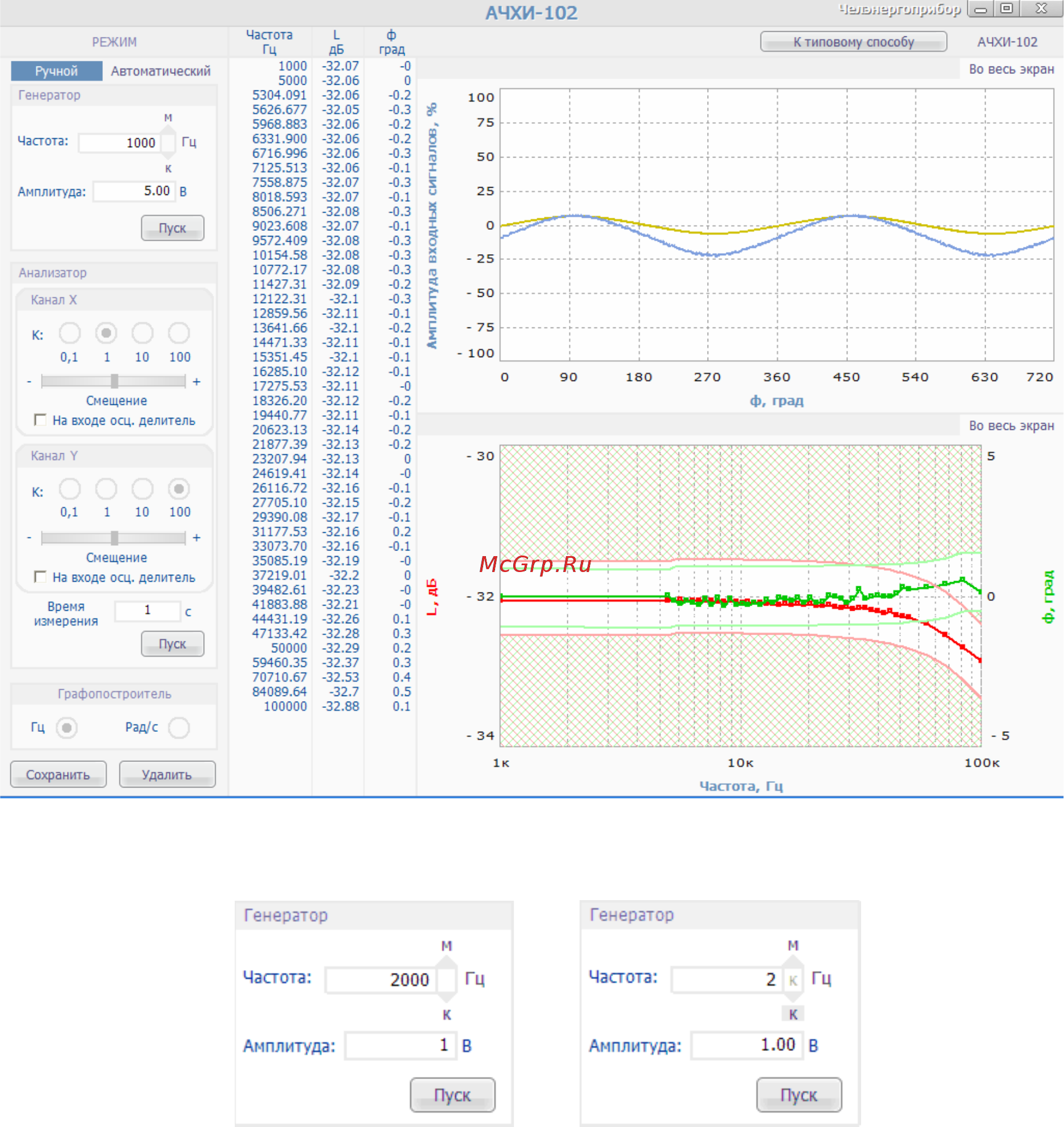

Рис.7. Окно расширенного способа снятия ЧХ с выбранным ручным режимом

Рис. 8. Установка частоты генератора

Пусть колебания на входах X и Y имеют вид, как на рис. 9. В данном случае из

полученных графиков колебаний следует, что уровень сигнала на канале Y является

низким, поэтому его рекомендуется увеличить для получения более точных резуль-

татов измерения. Для настройки параметров каналов измерений имеется специаль-

ное окно

(рис. 10).
