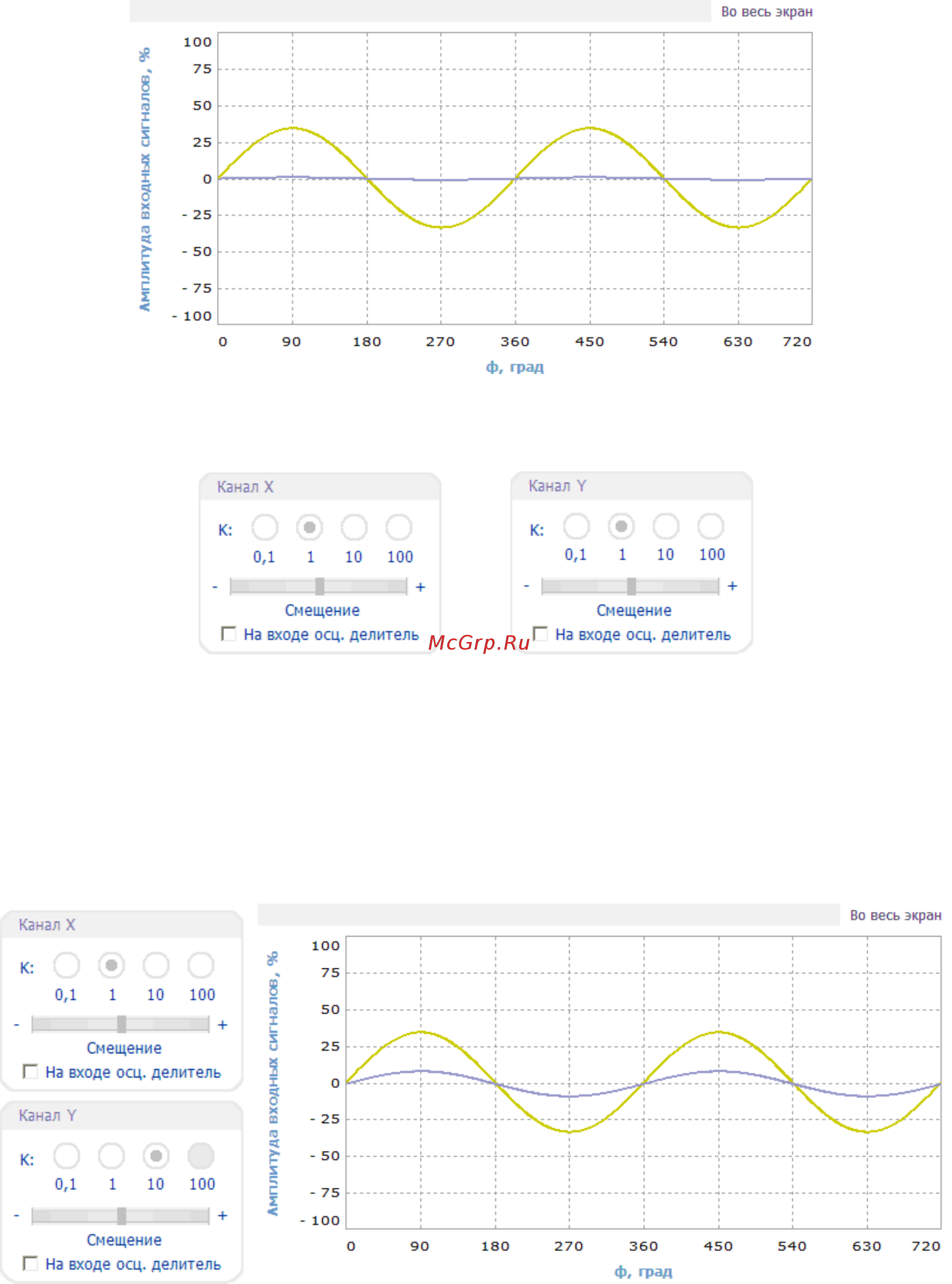

Рис. 9. Колебания на входе и выходе объекта

Рис. 10. Окно установки коэффициентов усиления измерительных каналов

В этом окне можно выставить коэффициент K усиления входного сигнала, от-

регулировать уровень сигнала и установить признак подключения к входу канала

измерения осциллографического делителя 1:10. Для усиления входного сигнала ка-

нала Y в 10 раз необходимо щелкнуть на кнопку «10» (см. рис. 11).

Рис. 11.

Входной сигнал канала Y можно увеличить ещё в 10 раз, тогда для усиления

входного сигнала канала Y в 100 раз необходимо щелкнуть на кнопку «100» окна

«Канал Y» (рис. 12).
