1.3.2. Прибор выполняет следующие функции:

 Формирует стабильный измерительный ток.

 Усиливает и преобразует в цифровой код сигнал, снимаемый с потен-

циальных зондов.

 Индицирует измеренное значение сопротивления.

1.3.3. Аккумуляторная батарея, обеспечивающая электропитание прибора,

установлена внутри корпуса прибора. В приборе ИКС-200А использова-

ны аккумуляторы литий-ионные, обеспечивающие необходимый изме-

рительный ток в широком диапазоне температур.

1.3.4. В прибор встроено интеллектуальное зарядное устройство, обеспечива-

ющее заряд, защиту и активную балансировку элементов аккумулятор-

ной батареи.

1.3.5. Блок питания предназначен для электроснабжения встроенного в прибор

зарядного устройства аккумуляторной батареи. Выполнен в виде блока,

подключаемого к сети переменного тока 220 В 50 Гц, имеющего выход

постоянного тока напряжением 18 В. БП подключается к измерительно-

му блоку прибора соединительным проводом. На лицевой панели

ИКС-200А имеется светодиодный индикатор процесса заряда аккумуля-

тора.

1.4. Устройство и использование по назначению

1.4.1. Упрощенная блок-схема прибора ИКС-200А приведена на рис. 1. Лице-

вая панель - на рис. 2.

На рисунке 2:

1 – гнездо типа «банан» 4 мм для подключения потенциальных зондов;

2 – гнездо для подключения токовых зондов;

3 – разъем для подключения встроенного зарядного устройства к внеш-

нему блоку питания с выходом 18 В постоянного тока;

4 – Кнопка включения/выключения питания прибора;

5 – Светодиод индикации процесса заряда аккумулятора;

6 – Графический монохромный индикатор разрешением 128х64;

7 – Кнопки «Измерение» и «Выбор тока».

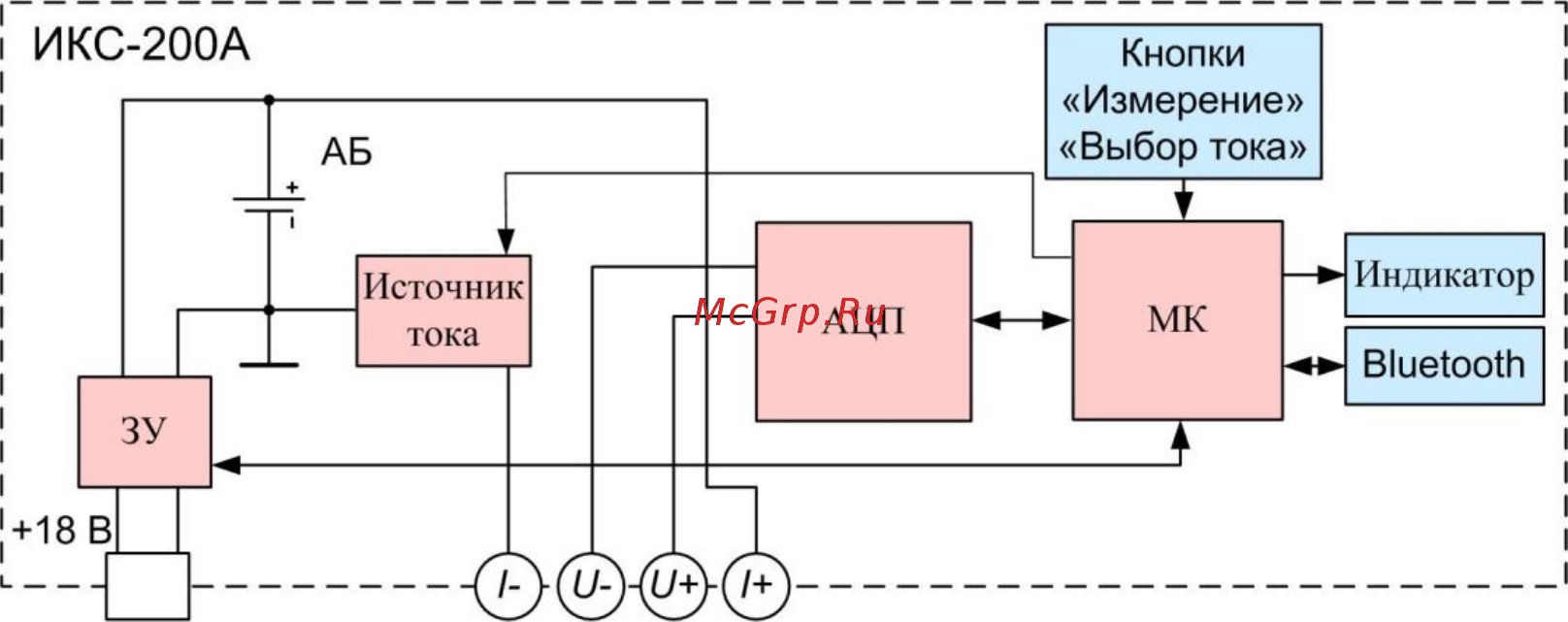

Рисунок 1 – упрощенная блок-схема прибора ИКС-200А
