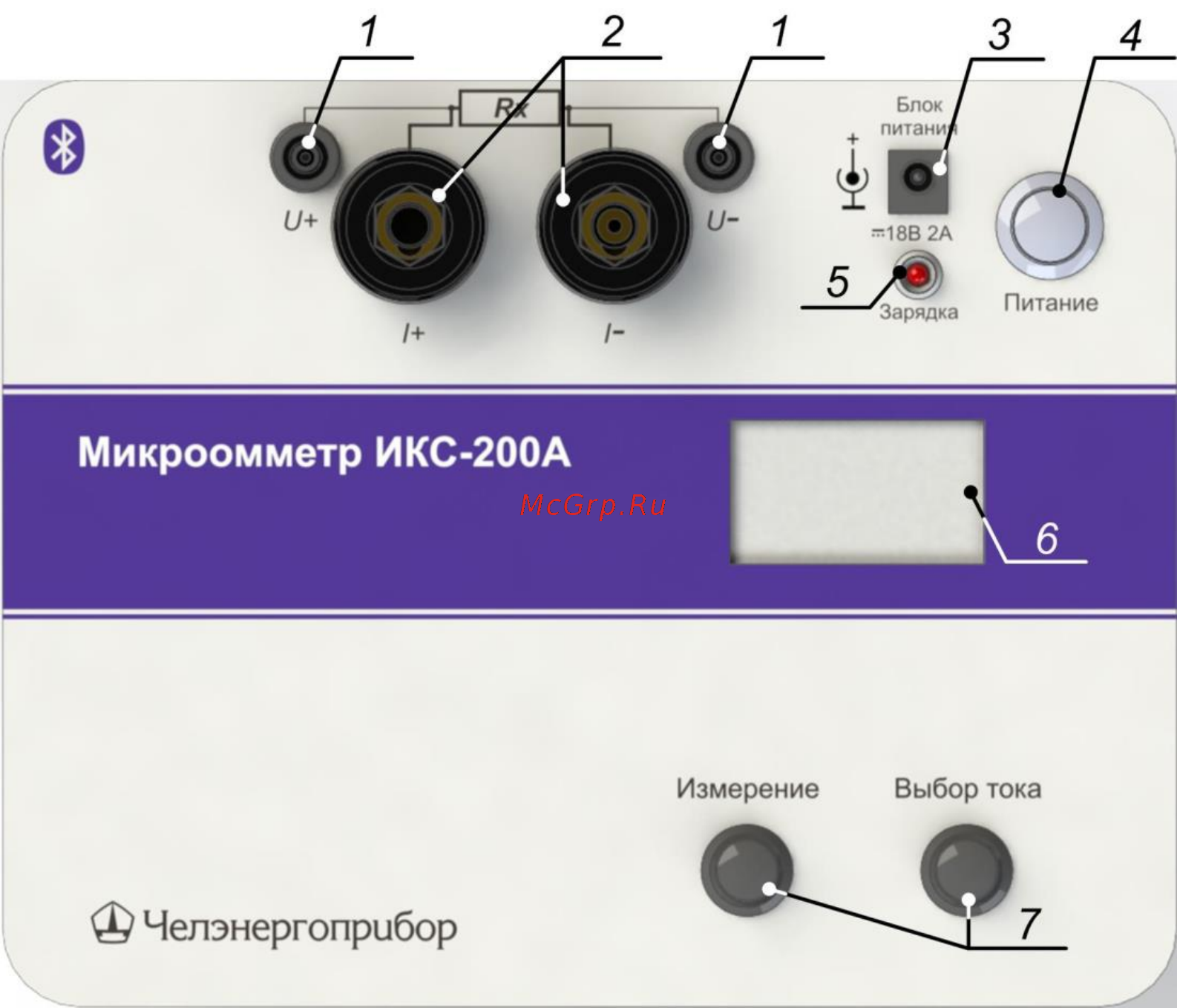

Рисунок 2 – лицевая панель прибора ИКС-200А

1.4.2. Включение прибора ИКС-200А производится нажатием кнопки 4 «Пита-

ние». Включается подсветка индикатора, и менее чем через 5 с прибор

готов к работе.

1.4.3. При помощи последовательного нажатия кнопки 7 «Выбор тока» поль-

зователь может выбрать величину измерительного тока и соответствую-

щий току диапазон измеряемого сопротивления. Установленный при из-

мерении предел запоминается в энергонезависимой памяти прибора, и

восстанавливается при следующем включении.

1.4.4. Кратковременным нажатием кнопки «Измерение» пользователь запуска-

ет процесс измерения. При этом микроконтроллер включает источник

тока. Измерительный ток, проходя через токовые зонды (через гнезда 2

I+ и I-) и объект измерения, создает на нем падение напряжения. Оно

снимается потенциальными зондами, и через гнезда 1 U+ и U- поступает

на АЦП. Цифровые данные с АЦП передаются в МК, там обрабатывают-

ся и выводятся на индикатор 6.

1.4.5. Удерживая кнопку «Измерение» в течение 2 секунд, пользователь может

запустить «длинное» измерение. В этом режиме прибор включает источ-

ник измерительного тока, и удерживает его значение в течение 30 се-

кунд, проводя каждую секунду измерение сопротивления. Для принуди-

тельного останова процесса измерения необходимо повторно нажать

кнопку «Измерение». После чего произойдѐт отключение источника из-

мерительного тока и прекращение измерений.
