Nsk SGM-ER20i [2/3] Насадки для спрея

Nsk SGM-ER20i [2/3] Насадки для спрея
Latch PlateЗащелка
Открыть
Закрыть
Индикатор глубины
Отверстия для установки
индикатора
глубины
Линейка
МЕРЫ ПРЕДОСТОРОЖНОСТИ
(1) Установка
(2) Извлечение

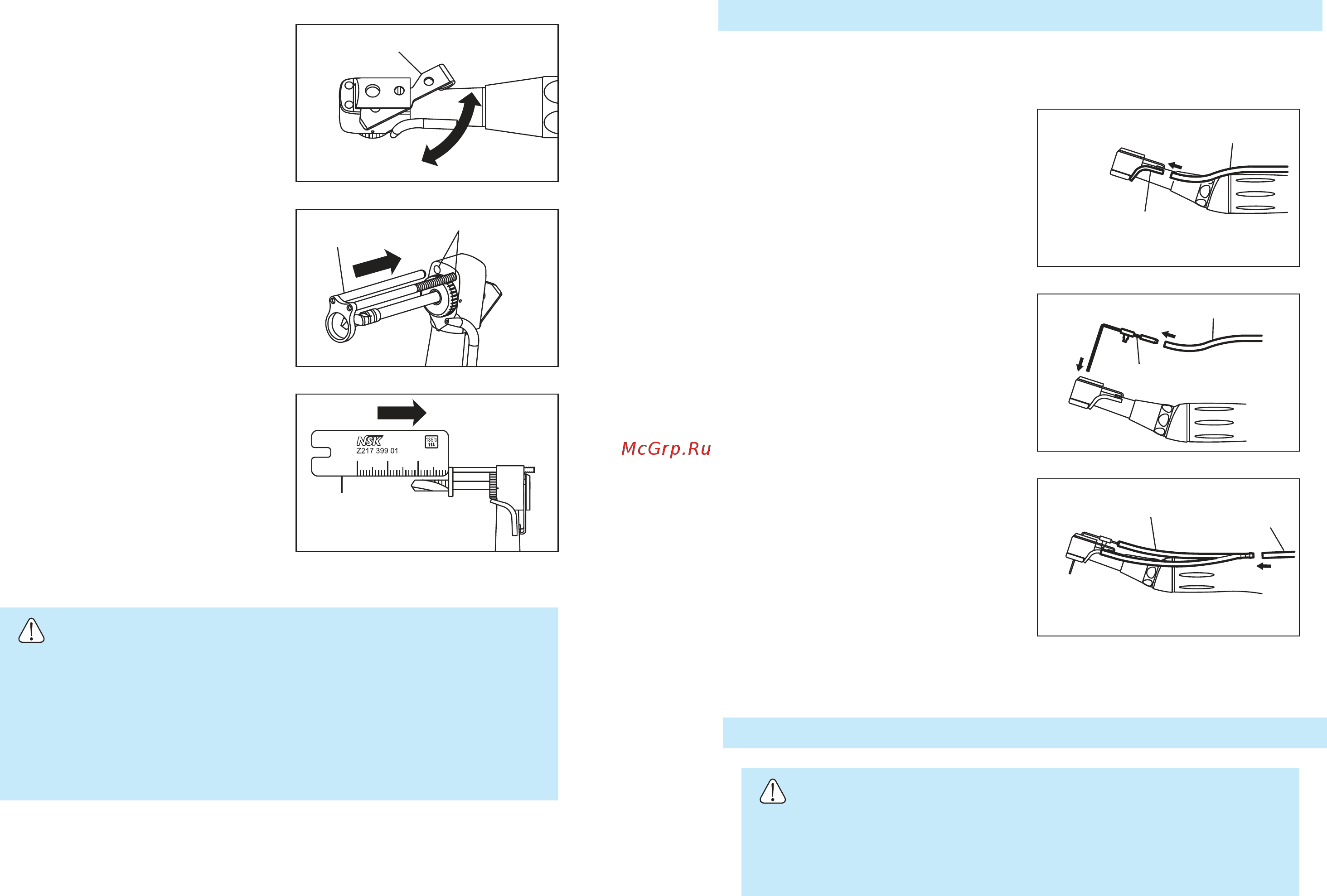

Рис. 2
Рис. 3
Рис. 4
Установите наконечник на
микромотор (См. п.2
Присоединение/Отсоединение
наконечника)
Поверните защелку в
положение «открыть» (см.
Рис.2)
Установите бор. Убедитесь
в том, что бор попал в
зажим.
Установите индикатор
глубины в отверстия для
установки индикатора
глубины (рис. 3). Установите
индикатор на необходимую
глубину проникновения бора
при помощи прилагаемой
линейки. (Рис.4)
Переведите защелку в
исходную позицию.
Убедитесь в том, что
защелка зафиксировала
бор и индикатор глубины.
1)
2)
3)
4)
5)
Бор извлекается открытием
защелки.
После установки бора слегка потяните за бор, чтобы
убедиться, что он надежно зафиксирован.
В комплект входят 2 типа индикаторов глубины проникновения
бора (короткий и длинный). Выбирайте индикатор в зависимости
от длины бора, чтобы он не сильно высовывался за пределы
головки. Неправильный выбор индикатора может привести к
травме. (только для SGMS)
•
•
Внешняя распылительная
насадка
Ирригационный шланг
Ирригационный
шланг
Y-образны
коннектор
Внутренняя распылительная
насадка
Ирригационный шланг
(1)
(2)
(3)
4. Насадки для спрея
МЕРЫ ПРЕДОСТОРОЖНОСТИ
5. Обслуживание
Рис. 5* На рисунке показан SGM.
Рис. 6* На рисунке показан SGM.
Рис. 7* На рисунке показан SGM.
В зависимости от инструмента и процедуры существуют 3 вида подачи
воды: внешняя подача, внутренняя и смешенная.
Внешняя распылительная насадка
Надежно присоедините ирригаци-
оннный шланг к внешней
распылительной насадке.
Внутренняя распылительная
насадка (опция)
Используется только с борами,
имеющими внутреннюю систему
подачи воды.
Надежно присоедините
ирригационный шланг к
внутренней распылительной
насадке.
Установите внутреннюю
распылительную насадку в
отверстие в головке наконечни-
ка.
(1)
(2)
* Внутренняя распылительная
насадка: Код заказа №C293025.
Смешенная система подачи воды:
внешняя и внутренняя (опция)
Подсоедините концы
Y-образного коннектора к
внешней и внутренней
распылительным насадкам
соответственно, как описано в
п. 1 и п. 2.
Присоедините ирригационный
шланг к Y-образному коннекто-
ру.
(1)
(2)
* Y-образный коннектор: Код заказа №C823752.
Чистите, смазывайте и стерилизуйте наконечник после каждой
операции. Если кровь останется на наконечнике – образуется
ржавчина.
