Введение10

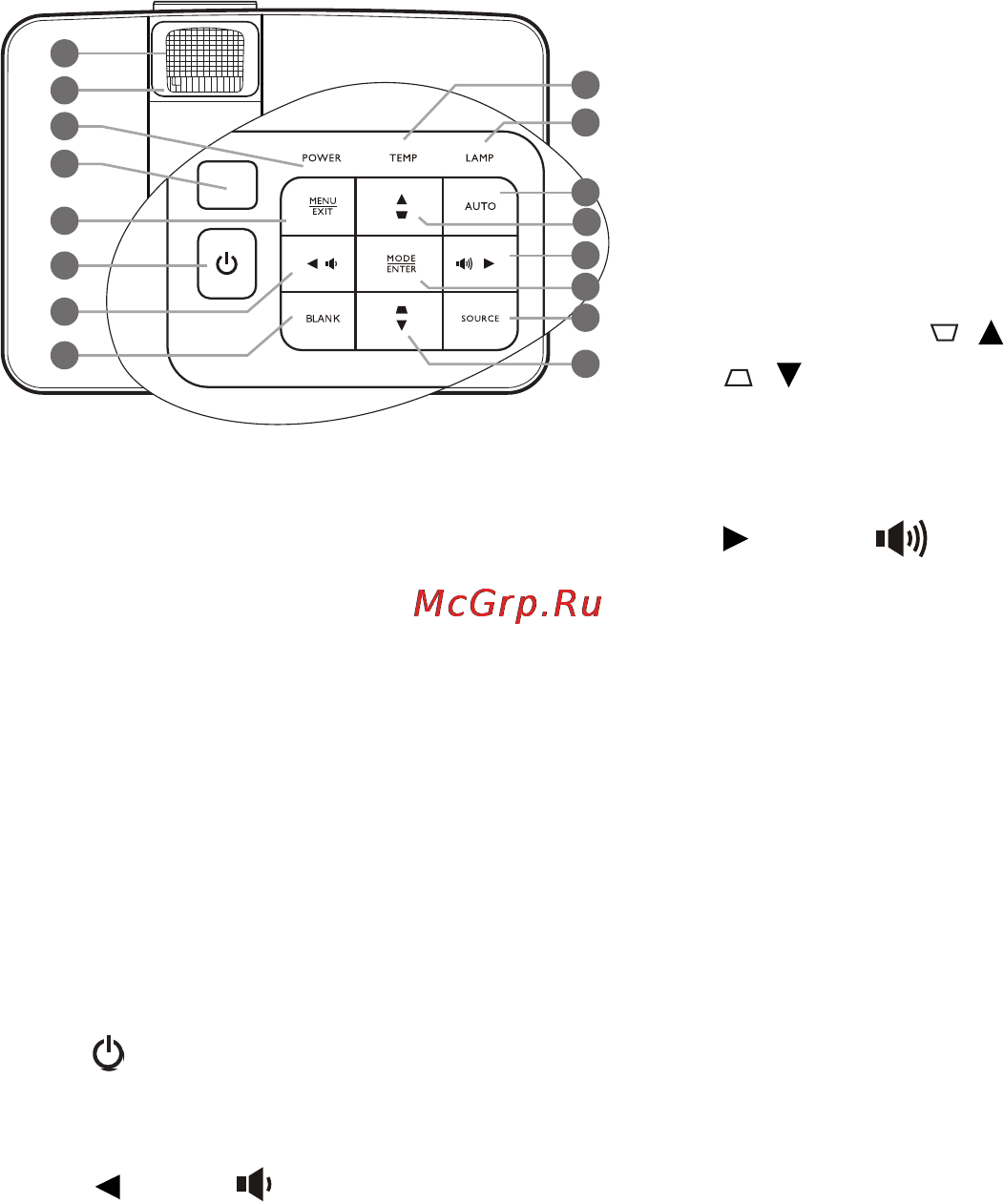

Элементы управления и функции
Проектор
9. Сигнальная лампа температуры TEMP
Загорается красным цветом при перегреве
проектора.
10. Индикатор лампы LAMP
Показывает состояние лампы.
Горит или мигает в случае нарушения
нормальной работы лампы.
11. AUTO (АВТО)
Автоматически выбирает оптимальные
параметры изображения.
12. Кнопки коррекции трапеции/
перемещения (/Вверх,
/ Вниз)
Ручная коррекция искажений
изображения в результате проекции под
углом.
13. Вправо/
Увеличение уровня громкости проектора.
При
активном экранном меню кнопки
№ 7, № 12 и № 13 используются для
выбора пунктов меню и настроек.
14. MODE/ENTER (РЕЖИМ/ВВОД)
Выбор доступного режима настройки
изображения.
Активация выбранного пункта экранного
меню.
15. SOURCE (ИСТОЧНИК)
Выводит панель выбора источника
сигнала.
1. Кольцо фокусировки
Регулирует фокусное расстояние
объектива для проецируемого
изображения.
2. Кольцо изменения фокусного
расстояния
Настраивает размер изображения.
3. Индикатор питания POWER
Гори т или мигает во время работы
проектора.
4. Top IR remote sensor
5. MENU/EXIT (МЕНЮ ВЫХОД)
Включает экранное меню управления.
Переход к предыдущему экранному меню
и выход с сохранением настроек меню.
6. POWER (ПИТАНИЕ)
Переключает проектор между режимами
ожидания и включения.
7. Влево/
Уменьшение уровня громкости проектора.
8. BLANK (ПУСТОЙ ЭКРАН)
Скрывает изображение на экране.
2
1
6
5
7
8
3
4
9
10
14
13
15
12
11
12
