Порядок работы22
Настройка проецируемого изображения

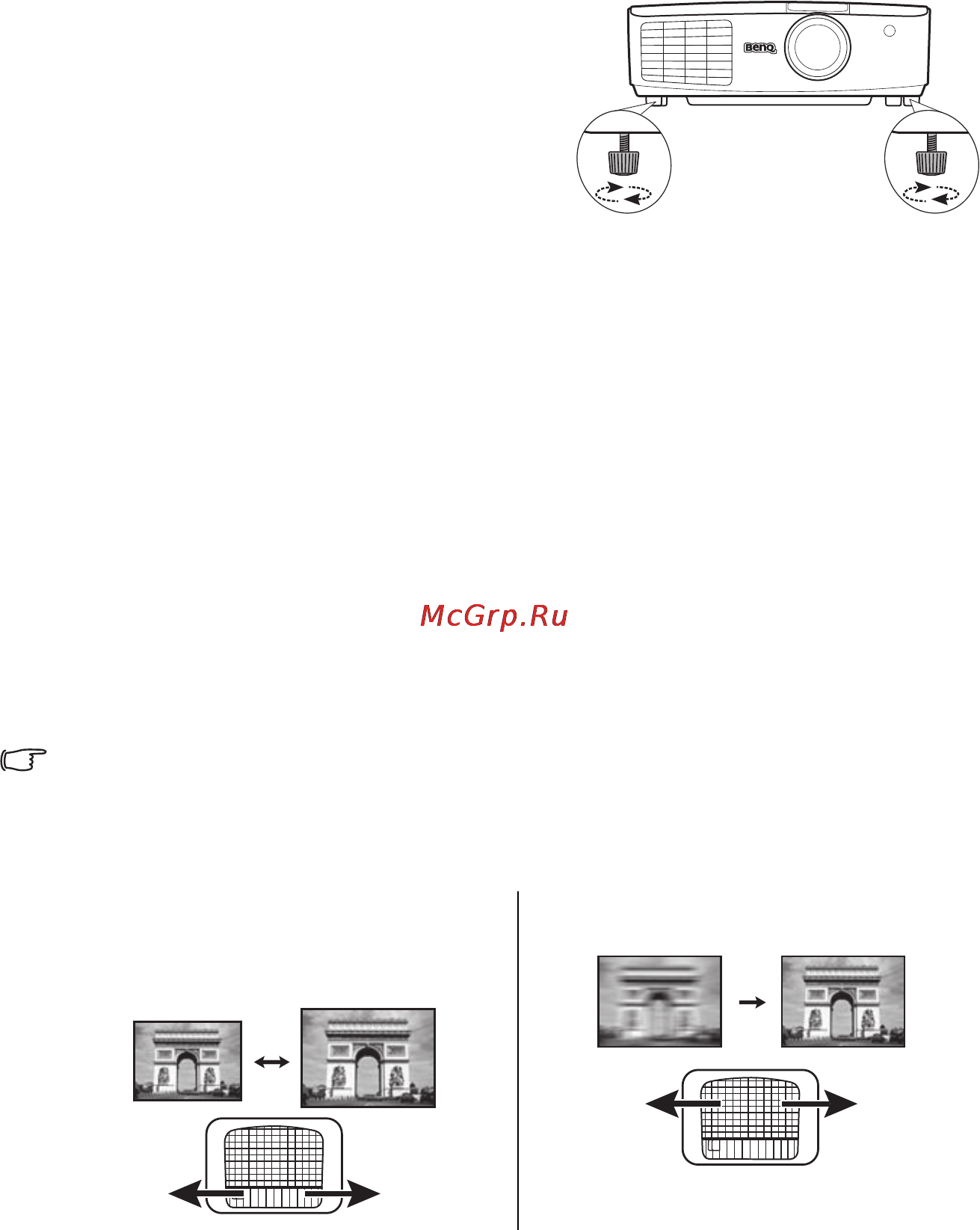

Настройка угла проецирования
Данный проектор оборудован 4 регуляторами наклона. Спомощью этих ножек
осуществляется регулировка линии проецирования по высоте иуглу. Для регулировки
проектора:
Для точной регулировки горизонтального угла
проецирования используйте задние ножки
регулятора.
Чтобы уменьшить высоту ножки, вращайте ее
вобратном направлении.
Если проектор установлен на наклонной
поверхности или если экран и луч проектора
не перпендикулярны друг другу
, проецируемое
изображение принимает трапециевидную
форму. Для коррекции этого искажения см.
раздел "Коррекция трапецеидального
искажения" на стр. 23.
Автоматическая настройка изображения
В некоторых случаях может возникнуть необходимость оптимизации качества
изображения. Для этого нажмите кнопку AUTO (АВТО) на проекторе или на пульте ДУ.
В течение 3 секунд встроенная функция интеллектуальной автоматической настройки
выполнит перенастройку частоты и фазы синхронизации для обеспечения наилучшего
качества изображения.
В углу экрана в течение 3 секунд будут показаны сведения о текущем источнике
сигнала.
Данная функция доступна только при выбранном сигнале ПК (аналоговый RGB).
Точная настройка размера и четкости изображения
При включенной лампе
вобъектив смотреть
запрещается. Интенсивный
луч света от лампы может
повредить глаза.
Будьте осторожны при
нажатии кнопки регулятора,
так как она расположена
близко к отверстию для
отвода горячего воздуха.
1. С помощью кольца изменения
фокусного расстояния установите
нужный размер проецируемого
изображения.
2. Затем сфокусируйте изображение
регулятором фокуса.
