Подключение 23
Подключение источника видеосигнала,
оснащенного композитным
видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного композитного
видеовыхода:
• При наличии свободного выхода можно переходить к следующим пунктам.
• При отсутствии свободного выхода необходимо выбрать альтернативный
способ подключения источника видеосигнала.

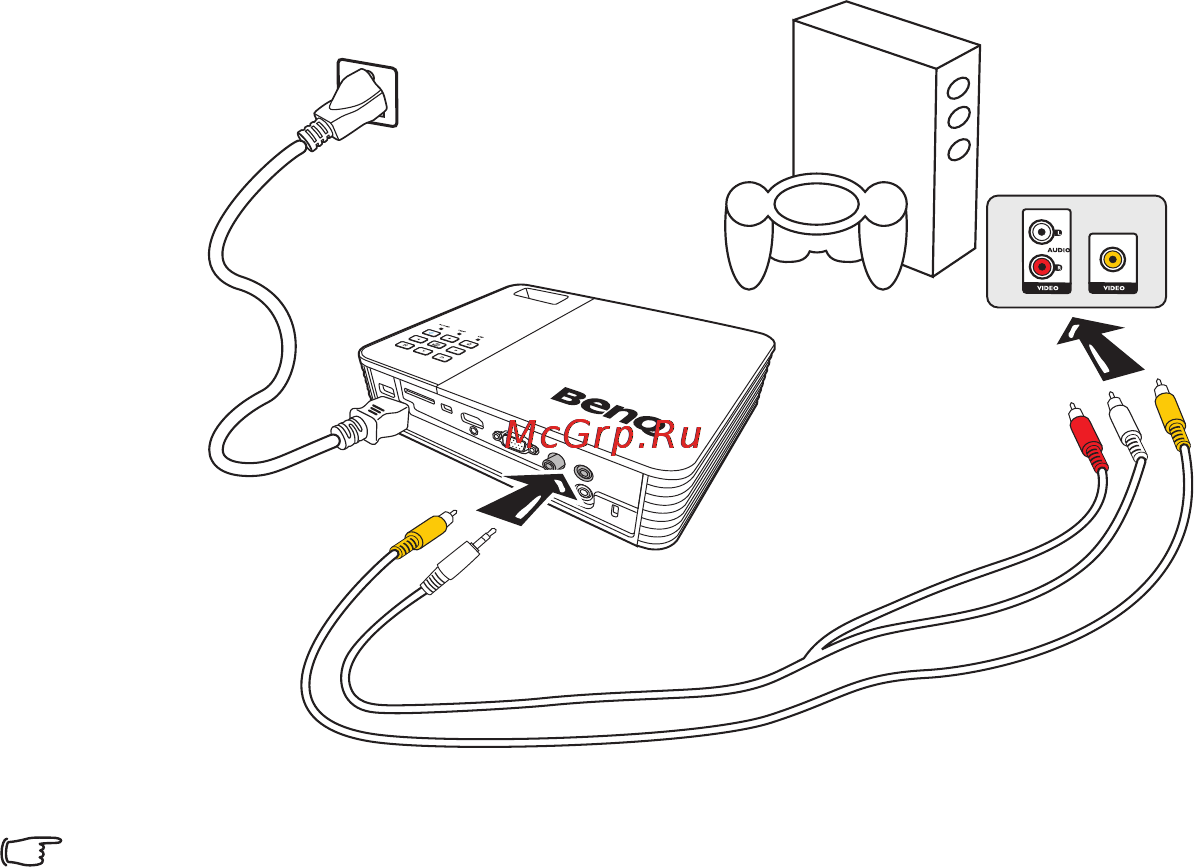

Подключение проектора к источнику видеосигнала,
оснащенному композитным видеовыходом:
1. Возьмите видеокабель и подключите один конец к композитному
видеовыходу источника видеосигнала.
2. Подключите другой конец видеокабеля к гнезду VIDEO на проекторе.
3. Если вы хотите воспользоваться динамиком проектора, выберите
соответствующий аудиокабель и подсоедините один его конец к гнезду
аудиовыхода источника видеосигнала, а другой конец к гнезду аудиовхода на
проекторе.
Источник видеосигнала следует подключать через композитный видеовход только
втом случае, если он не оснащен компонентным видеовыходом. Подробнее см.
«Подключение источников видеосигнала» на стр. 19.
Кабель видео
Аудиокабель
Аудио/видео устройство
