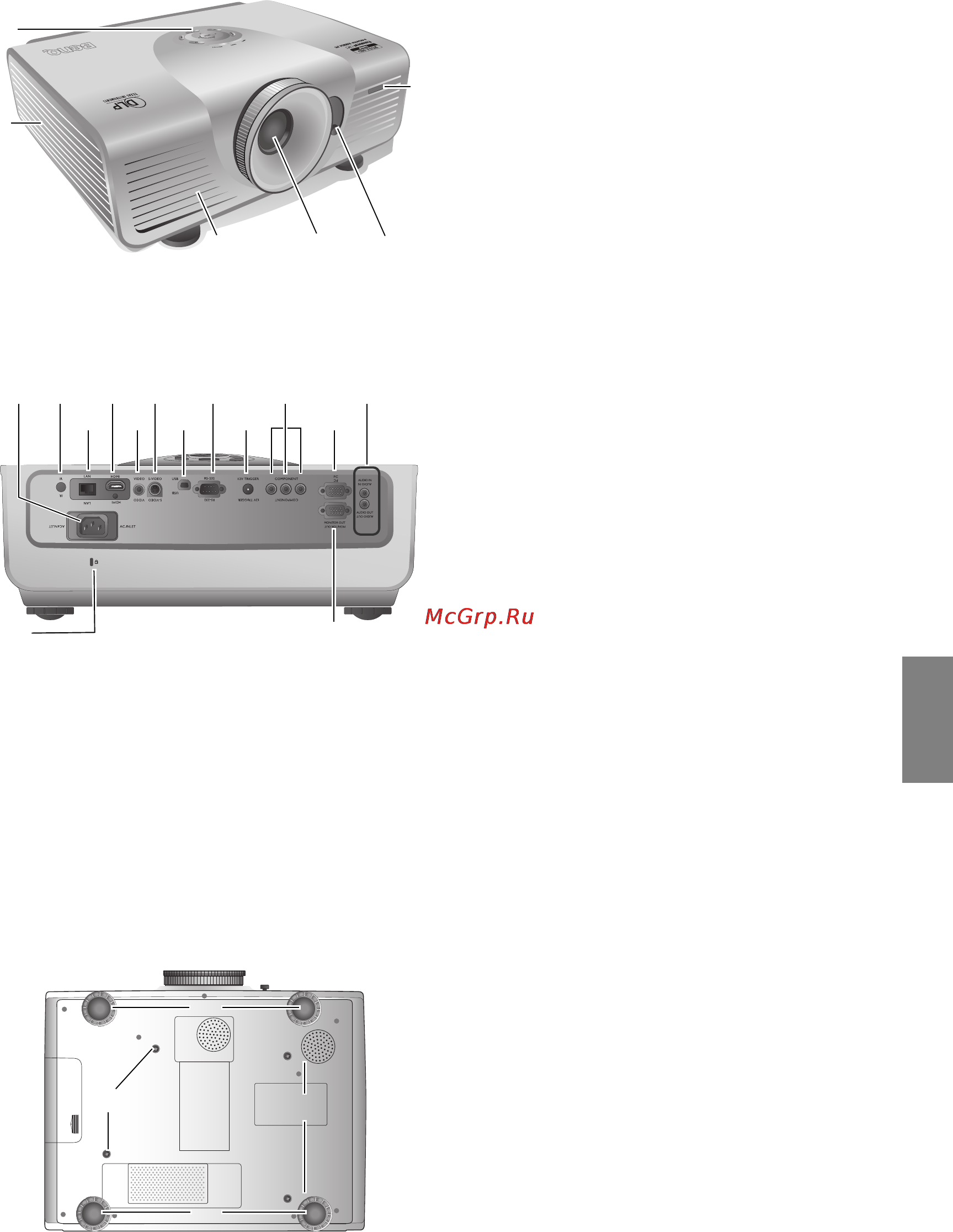

Внешний вид проектора
Вид спереди-сверху
Вид сзади
Вид снизу
1. Панель управления (см. "Панель
управления" на стр.10.)
2. Крышка лампы
3. Передний инфракрасный датчик
4. Выпускное отверстие (выход горячего
воздуха)
5. Проекционный объектив
6. Регулятор сдвига объектива
7. Разъем шнура питания
8. Задний инфракрасный датчик
9. Сетевой порт RJ-45
10. Порт HDMI
11. Вход композитного видео (RCA)
12. Вход S-video (4-штырьковый разъем mini
DIN)
13. Порт USB
14. Порт управления RS-232
Для подключения кабеля управления от
ПК или до
машнего кинотеа
тра.
15. Выход 12 В (пост.тока)
Для запуска внешних устройств,
например, устройства управления
освещением или механизма
развертывания экрана. Для получения
инструкций по подключению этих
устройств обратитесь к поставщику.
16. Входы Component Video (RCA)
с поддержкой видеосигналов Y/P
B/PR или
Y/C
B/CR.
17. Гнездо для сигналов RGB (ПК) или
компонентного видео (YPbPr/ YCbCr)
18. Вход Audio
Выход Audio
19. Паз замка Kensington
20. Выход сигнала RGB
21. Регулируемые ножки
22. Отверстия для потолочного монтажа
1
2
3
546
7810
19
11
12
13
14
15
16
17
Подробнее см. "Подключение
видеоаппаратуры" на стр.17.
9
18
20
21
21
22
22
