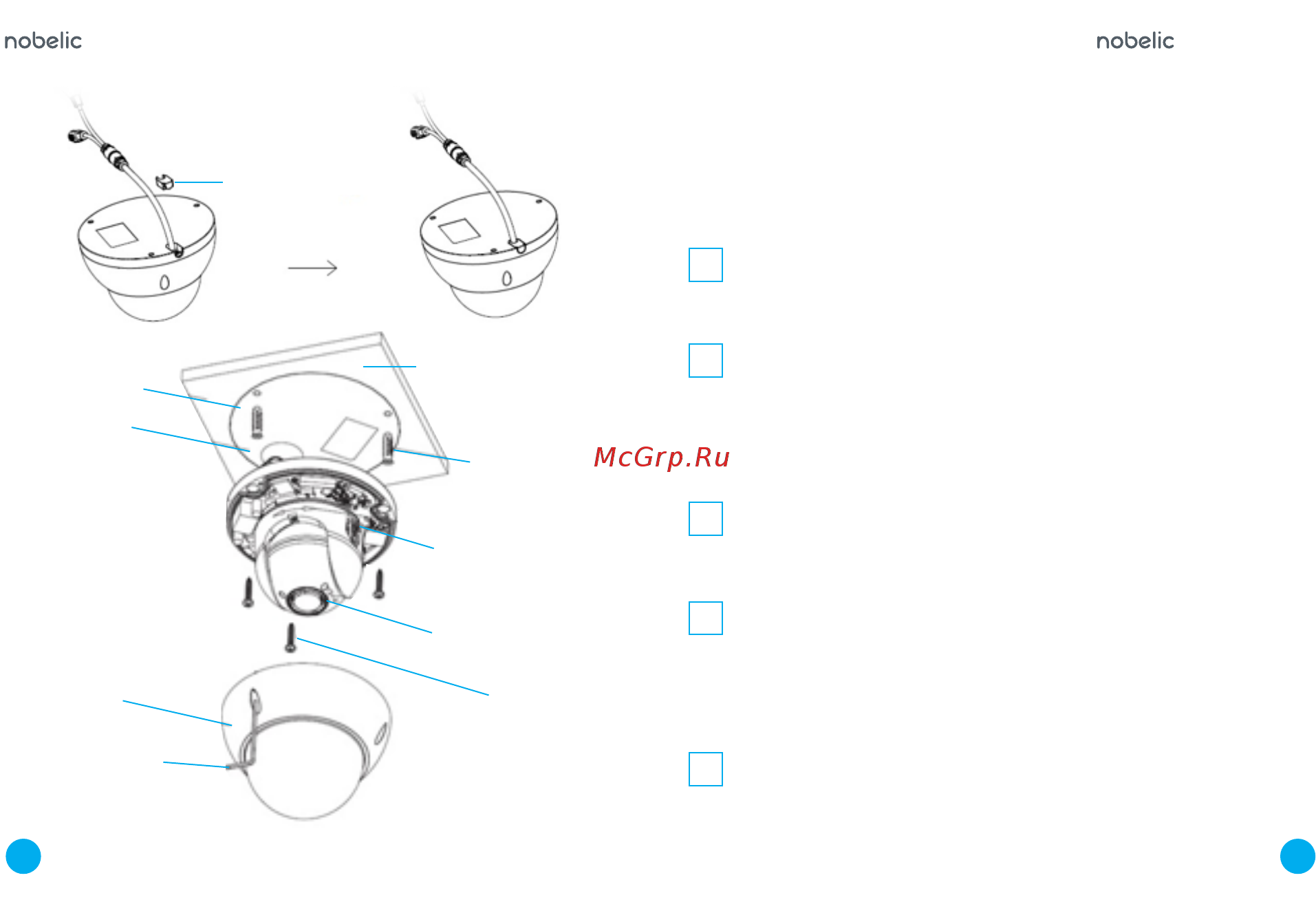

CAMERA INSTALLATION
NBLC-4204Z-SD network speed dome is usually
ceiling-mounted, and can be installed on the ceil-
ing or wall.
Note: There are two cable routes possible for ceil-
ing mount installation. Do not drill a hole in the
ceiling, and route cable from the side of the speed
dome. Drill a hole in the ceiling, and conceal cable
in the ceiling.
Install the default pedestal seal ring on the
pedestal as shown in top figure on previous
page.
Confirm installation position and cable route
first, drill holes on the ceiling according to the
installation position template, and then put
the three plastic expansion bolts into the
holes you just drilled.
Unscrew three locking screws on the enclo-
sure by using inner hex wrench, and remove
the enclosure.
Lay the outgoing cable according to the cable
route, and use three self-tapping screws to fix
the pedestal onto the installation surface,
then insert the screws into the expansion
bolts.
Use three locking screws to fix the dome en-
closure on the pedestal.
Now the camera installation is complete, and you
can adjust the lens angle, zoom, focus, etc. on the
WEB interface.
PEDESTAL SEAL RING
INSTALLATION SURFACE
EXPANSION BOLT
TILT ROTATION
DIRECTIOM
PAN ROTATION
DIRECTIOM
INSTALLATION
POSITION MAP
PEDESTAL
SELF-TAPPING
SCREW
ENCLOSURE
INNER
HEX WRENCH
1
3
5
2
4
16 17
NBLC-4204Z-SD NBLC-4204Z-SD
