Benq W1070 [36/61] Выбор формата изображения
![Benq W1070 [36/61] Выбор формата изображения](/views2/1062050/page36/bg24.png)
36
Использование проектора
Выбор формата изображения
Масштаб (формат) изображения -- это отношение ширины изображения к его высоте. В
цифровом ТВ обычно используется отношение16:9, которое является стандартным для
данного проектора, а в аналоговом ТВ и DVD преимущественно используется отношение 4:3.
Используя цифровую обработку сигнала, цифровые устройства отображения такие, как
этот проектор, могут динамически растягивать и изменять размер изображения, а
следовательно и изменять форма
т кадра любого источника видеосигнала. Изображения
могут растягиваться линейно (с одинаковым изменением сторон изображения) или
нелинейно (в этом случае изображение искажается).
Чтобы изменить формат проецируемого изображения (независимо от формата входного
сигнала):
• С помощью пульта ДУ
1. Нажмите Aspect для отображения текущих настроек.
2. Последовательно нажимайте кнопку Aspect для выбора формата, соответствующего
ф
ормат
у видеосигнала и параметрам экрана.
• Экранное меню
1. Нажмите MENU/EXIT и кнопками / выберите менюПоказать.
2. Кнопкой выберите Формат.
3. Кнопками / выберите формат, соответствующий формату входного видеосигнала и
параметрам экрана.

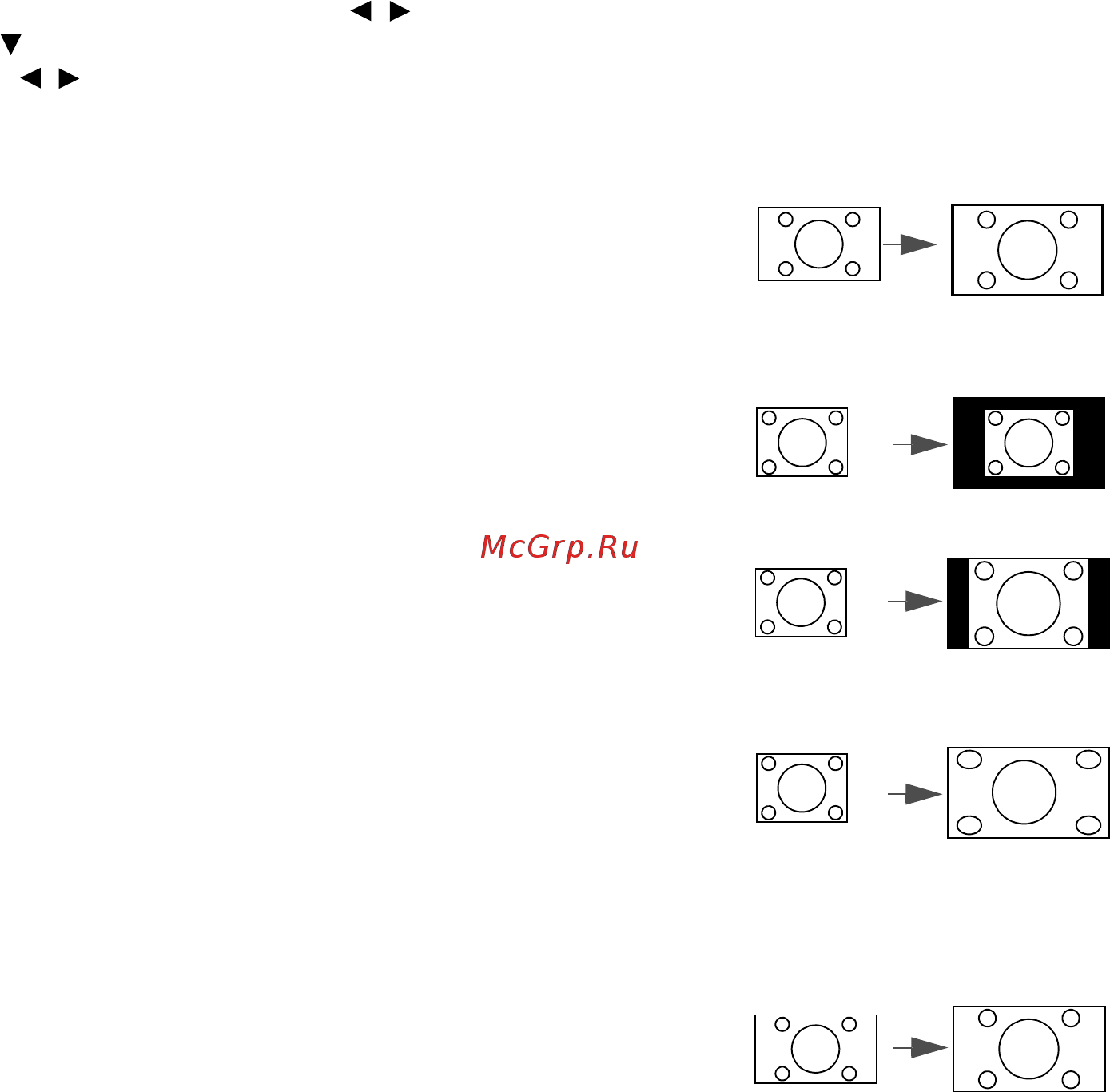

Формат изображения
1. Авто: Кадр проецируется в исходном формате проектора и
пропорционально изменяется до совпадения с шириной или
высотой экрана. Данная функция полезна, если изображение
на входе имеет формат 4:3 или 16:9 и его требуется изменить
таким образом, чтобы максимально использовать площадь
экрана, не изменяя при этом формата изображения.
2. Реальн.: Изображение воспроизводится с его исходным
разрешением ("пик
сел в пиксел") в центре экрана, без
изменения размеров изображения. Режим удобен для показа
компьютерных изображений.
3. 4:3: Масштабирование изображения производится так, что
оно воспроизводится в центре экрана в формате 4:3. Этот
режим удобен для изображений в формате 4:3 (как у
компьютерных мониторов, телевизоров стандартной четкости
и DVD-фильмов в формате 4:3) так как формат ка
дра при
этом не изменяется.
4. Шир.: Растягивает изображение по горизонтали нелинейно,
так, что края изображения растягиваются сильнее, чем
центральная его часть, чтобы предотвратить искажение
центральной части. Режим используется, когда необходимо
растянуть изображение формата 4:3, для показа на экране с
соотношением сторон 16:9. Высота изображения не меняется. Некоторые
широкоэкранные фильмы при записи сж
имаются до формата 4:3, а в этом режиме
снова растягиваются до исходной ширины.
5. Анаморф.: Масштабирование изображения производится
таким образом, что оно воспроизводится в центре экрана в
формате 16:9. Изображение растягивается линейно, но
обработка вертикального и горизонтального размеров
производится независимо. Высота изображения
растягивается на всю высоту экрана, а ширина изображения растягивается на всю
ширину экрана
. При этом формат проецируемого изображения может измениться в
зависимости от исходного формата изображения источника. Анаморфный режим
больше всего подходит для изображений, уже имеющих формат 16:9 - например,
телевизоры высокой четкости - так как при этом формат изображения не изменяется.
15:9
4:3
4:3
4:3
16:09
