55
Использование проектора

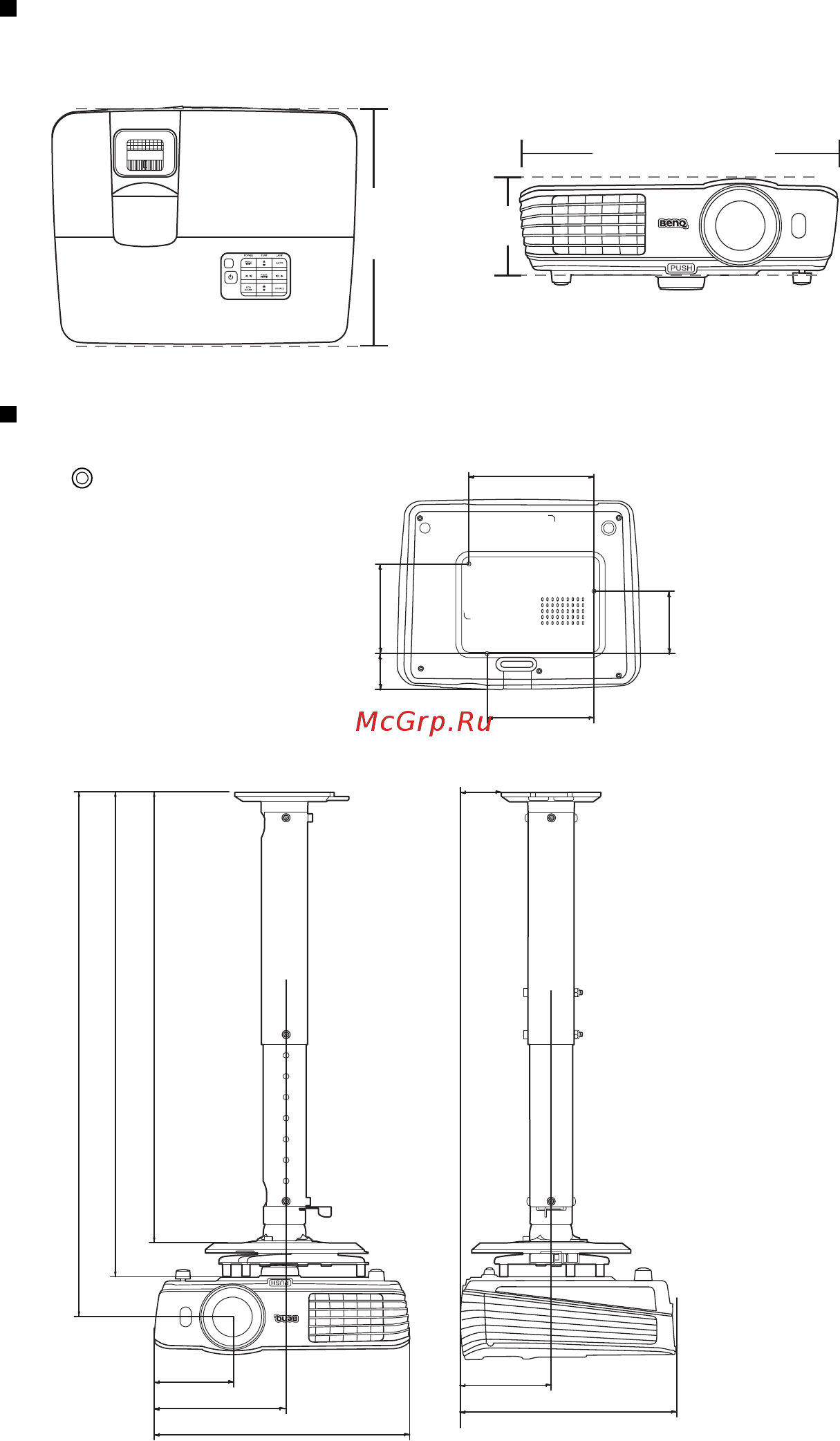

Габаритные размеры
311,87 x 244,12 x 109,26 мм (Ш x Д x В)
Потолочный монтаж
Ед. изм.: мм
244,12
311,87
109,26
625,95
577,7
537,9
95,33
163,12
244,12
102,97
43,55
311,95
137
160
46,21 115
80
Винты для
потолочного монтажа
M4
(макс. L = 25 мм,
Мин. L = 20 мм)
Ед. изм.: мм
