cs - Překlad originálního návodu
220
Mezera mezi stěnou a mřížkou ventilátoru motoru
Pro zajištění vhodného odvětrávání: ≥ 100 mm
Pro zajištění možnosti kontroly a demontáže
motoru: ≥ 300 mm.
Pokud je dostupný prostor menší, nahlédněte do
technického katalogu.

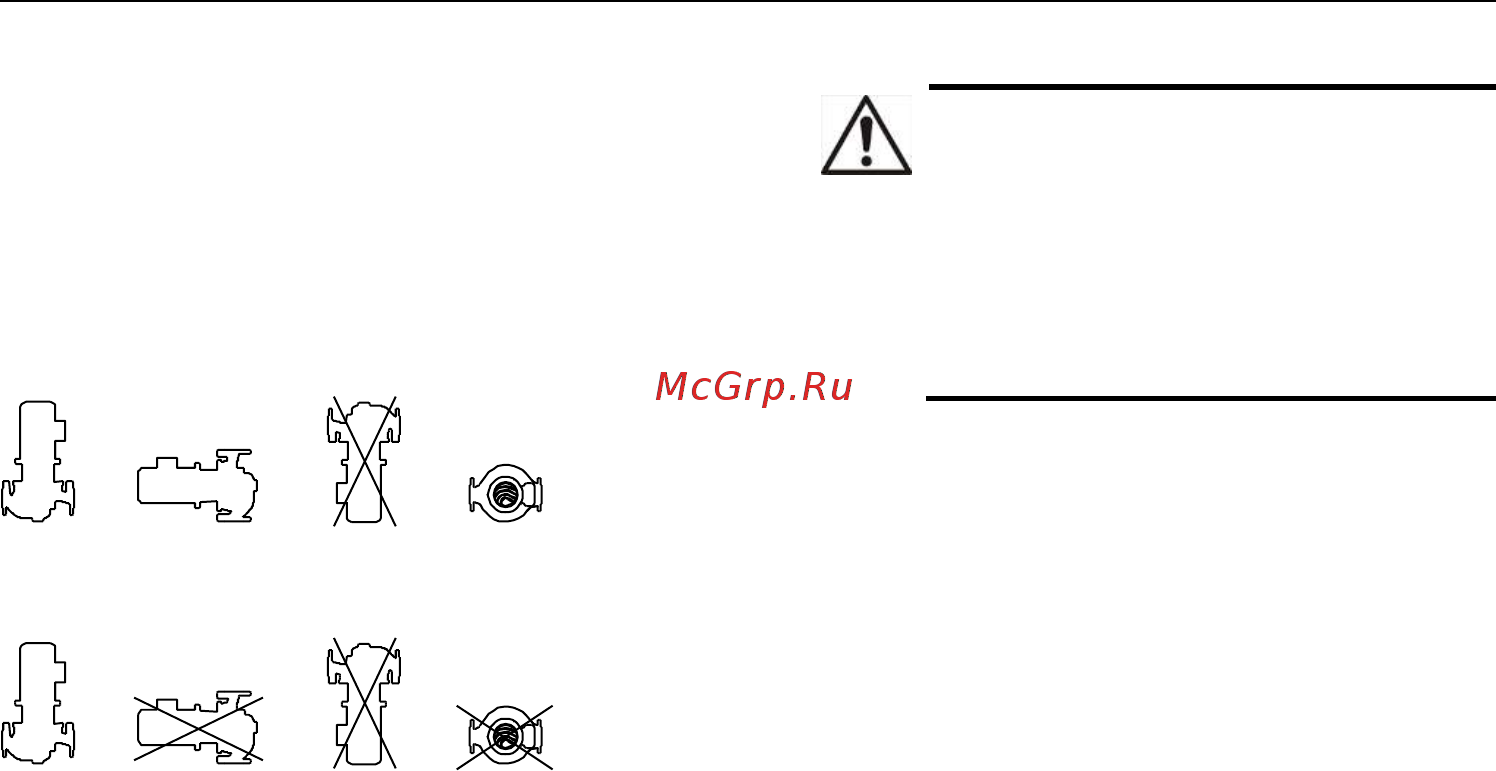

4.1.2 Povolené polohy
Výkon motoru < 7,5 kW
Výkon motoru ≥ 9,2 kW
Viz také oddíl Pokyny pro hydraulický systém.
4.1.3 Instalace na betonový základ
Požadavky na základ
1. Rozměry musí být přizpůsobeny zvolené konzole:
podpěrná základová sada pro modely LNE, viz
obr. 4,
základová sada pro modely LNE, viz obr. 5 a
obr. 6,
Podpěrná základová sada pro modely LNT, viz
obr. 7.
2. Povrch musí být co nejhladší a nejrovnější.
3. Použijte beton tlakové pevnostní třídy C12/15,
který splňuje požadavky třídy expozice XC1 podle
normy EN 206-1.
Ukotvení elektrického čerpadla k základu
1. Pokud jsou nasazené, sejměte zátky kryjící příruby.
2. Usaďte elektrické čerpadlo na základ a
zkontrolujte je pomocí vodováhy.
3. Zarovnejte elektrické čerpadlo a příruby na
trubkách na obou stranách elektrického čerpadla;
zkontrolujte zarovnání šroubů.
4. Základové šrouby rovnoměrně a pevně utáhněte.
4.1.4 Omezení vibrací
Motor a tok kapalin v trubkách mohou působit vibrace,
které mohou být zesíleny nesprávnou instalací
elektrického čerpadla a trubek. Omezení vibrací:
elektrické čerpadlo řádně ukotvěte k betonovému
základu,
namontujte tlumiče vibrací a protivibrační spoje (viz
obr. 17 a obr. 18).
4.2 Hydraulické připojení
UPOZORNĚNÍ:
Veškerá hydraulická připojení musí být
provedena technikem splňujícím technické
a odborné požadavky stanovené platnými
předpisy.
Použijte trubky vhodné velikosti, které vydrží
maxilní provozní tlak; v opm přípaby
sysm mohl selhat a mohl by edstavovat
nebezpečí zranění osob a škod na majetku.
4.2.1 Pokyny pro hydraulický systém
1. Viz příslušná hydraulická schémata v obr. 17
(instalace s provozem při nátoku) a obr. 18
(instalace s provozem při nasávání).
2. Kapalina musí proudit ve směru šipky na tělese
elektrického čerpadla.
3. Neinstalujte elektrické čerpadlo do nejnižšího
bodu systému, aby v něm nedocházelo k
hromadění usazenin.
4. V nejvyšším bodě systému nainstalujte
automatický pojistný ventil, aby docházelo k
odstraňování vzduchových bublin.
5. Odstraňte ípad zbytky po svování, usazeniny
a nečistoty z potrubí, které by mohly elektrické
čerpadlo poškodit; vípadě potřeby namontujte filtr.
6. Trubky podepřete samostatně tak, aby elektrické
čerpadlo nezatěžovaly.
7. V případě montáže s provozem při nasávání
namontujte trubky tak, aby k čerpadlu směřovaly
zezdola, nebude tak docházet ke vzniku
vzduchových kapes.
8. Na stranu sání a tlakovou stranu elektrického
čerpadla nemontujte protivibrační spoje, abyste
omezili přenášení vibrací mezi elektrickým
čerpadlem a systémem.
9. Abyste omezili odpor při průtoku, musí být trubka
na straně sání:
co nejkratší a nejpřímější a bez zúžení, musí
pokrýt délku rovnou minimálně šestinásobku
průměru příruby,
širší než sací příruba; v případě potřeby
namontujte excentrický reduktor, který je
v horní části vodorovný,
s ohyby o co nejširším poloměrem,
bez sifonů a esovitých kolen,
s případnými ventily o nízkém měrném odporu
proudění.
10. V přípamonže s provozem při navání
zkontrolujte, zda na konci saho potrubí v stě
patního ztného ventilu nemůže docházet k ření.
11. Na tlakovou stranu namontujte zpětný ventil,
který bude bránit kapalině ve zpětném toku do
elektrického čerpadla při zastaveném provozu.
12. Namontujte tlakoměr (nebo podtlakový tlakoměr v
ípadě montáže s provozem při na) na stranu
a tlakoměr na tlakovou stranu pro kontrolu
aktuálního provozho tlaku elektrického čerpadla.
13. Aby bylo možné odpojit elektrické čerpadlo od
systému za účelem údržby, namontujte:
dvoupolohový ventil na stranu sání,
dvoupolohový ventil na tlakovou stranu za
LNE_M0017_A_sl
LNE_M0018_A_sl
