Benq W703D [22/72] Подключение источника component video

Подключение22

Русский

Подключение источника Component Video

Осмотрев источник видеосигнала, определите наличие свободного компонентного

видеовыхода:

• При наличии свободного выхода можно переходить к следующим пунктам.

• При отсутствии свободного выхода необходимо выбрать альтернативный способ

подключения источника видеосигнала.

Подключение проектора к источнику видеосигнала, оснащенному

компонентных видеовыходом:

1. Возьмите кабель компонентного видео и подключите конец кабеля с тремя

разъемами типа RCA к выходным разъемам компонентного видеосигнала на

устройстве-источнике видеосигнала.

2. Другой конец кабеля компонентного видео подключите к гнезду COMPONENT

проектора. Следите, чтобы цвета гнезд и штекеров совпадали: зеленый с

зеленым, синий с синим и красный с красным.

Чтобы подключить проектор к устройству воспроизведения аудио,

выполните следующие действия:

1. Подключите один конец совместимого аудиокабеля к разъему AUDIO OUT

устройству воспроизведения аудио/видео. Подключите другой конец кабеля к

разъему AUDIO IN на проекторе. После подключения кабеля воспроизведением

аудио можно управлять с помощью экранных меню (OSD) проектора.

Подробнее см. в разделе "Настройки звука" на стр. 48.

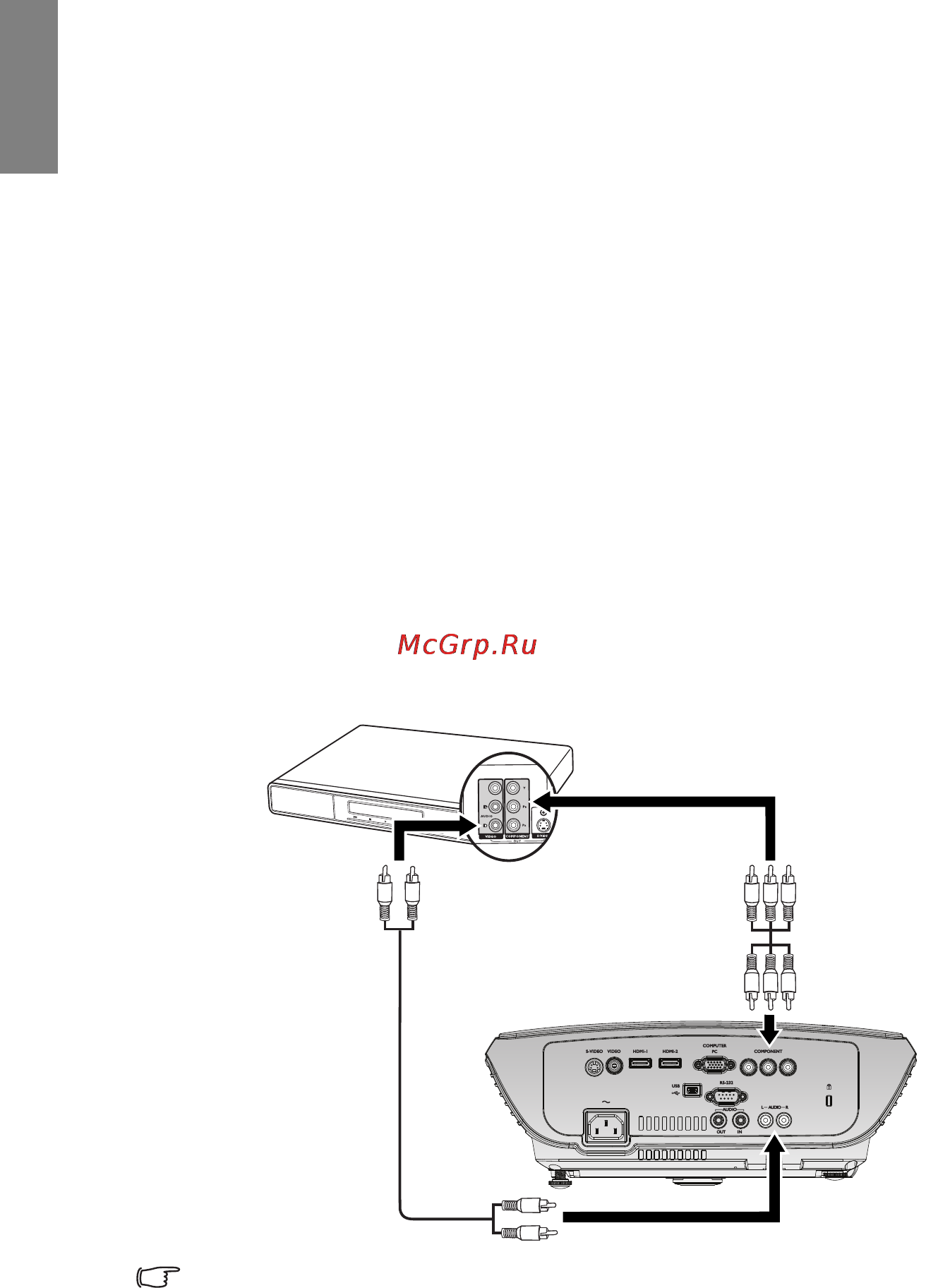

После завершения подключения система должна иметь следующий вид:

• Если после включения проектора и выбора соответствующего источника

видеосигнала воспроизведение видео не происходит, проверьте включение и

исправность источника сигнала. Кроме того, проверьте правильность подключения

кабелей видеосигнала.

• Если проектор уже подключен к источнику видеосигнала через интерфейс HDMI, то

не имеет смысла снова подключать его через разъем компонентного видео с более

низким качеством из

ображения. Подробнее см. "Подключение источников

видеосигнала" на стр. 20.

Переходной кабель

с компонентного

видео

Устройство аудио/видео

Аудиокабель
