Введение 9
Русский

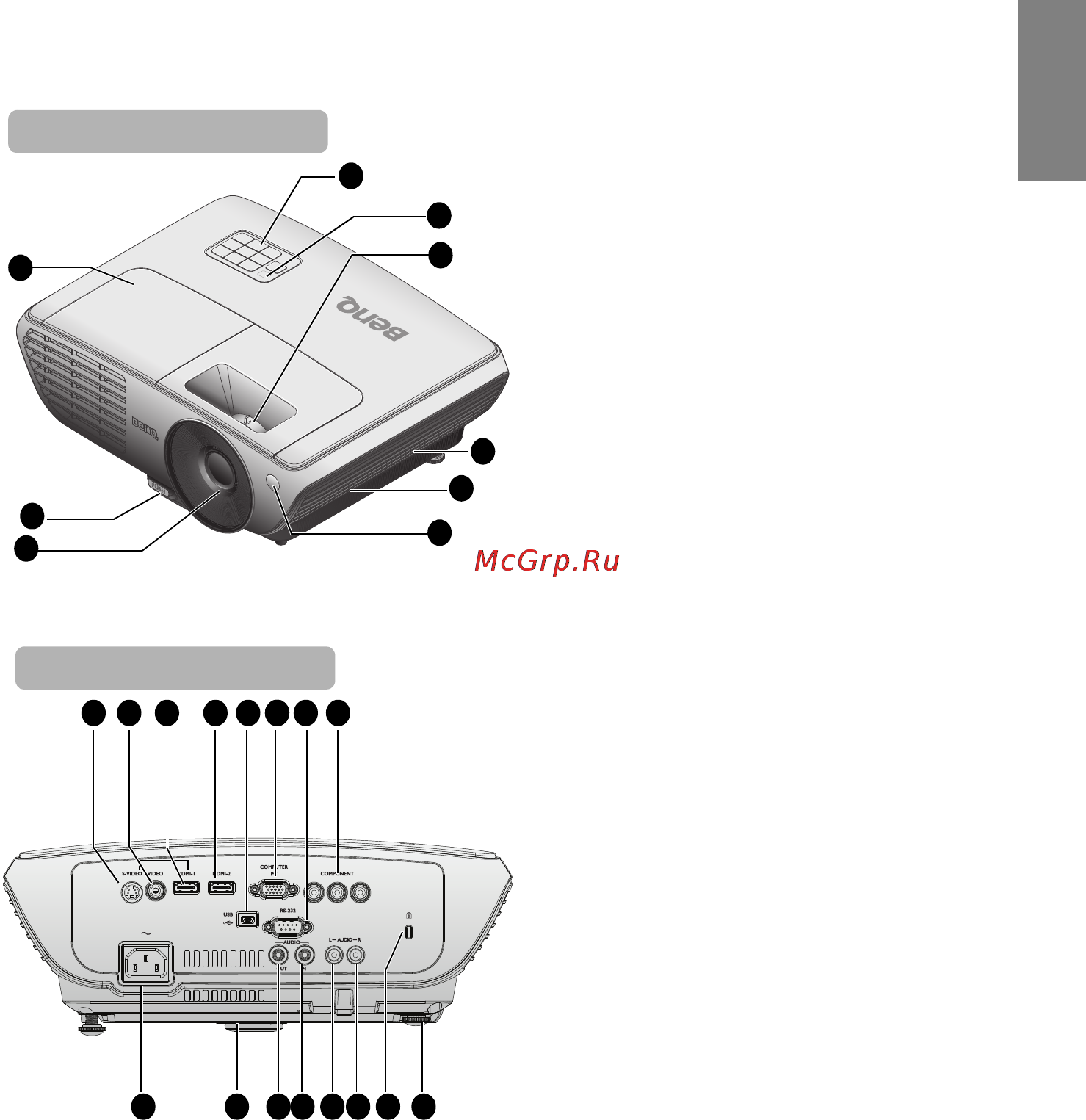

Внешний вид проектора
1. Крышка отсека лампы
2. Кнопка регулятора наклона
3. Проекционный объектив
4. Внешняя панель управления
(Подробные сведения см. в
разделе "Проектор" на стр. 10.)
5. Верхний ИК-датчик
дистанционного управления
6. Кольцо фокусировки и регулятор
масштаба
7. Вентиляционные отверстия
(забор воздуха для охлаждения)
8. Динамик
9. Передний ИК-датчик
дистанционного управления
10. Входной разъем S-VIDEO
11. Входной разъем VIDEO
(Композитный
видеосигнал)
12
. Входной разъем HDMI 1
13. Входной разъем HDMI 2
14. Входной разъем USB
15. Входной разъем COMPUTER PC
(Компьютер)
16. Порт управления RS-232
17. Входные разъемы COMPONENT
(Компонентный видеосигнал)
18. Задняя регулировочная ножка
19. Разъем для замка Kensington
(защита от кражи)
20. Входной разъем AUDIO (правый
канал звука)
21. Входной разъем AUDIO (левый
канал звука)
22. Входной разъем AUDIO (Звук)
23. Выходной разъем AUDIO (Звук)
24. Быстро выдвигающаяся
регулировочная но
жка
25. Гнездо шнура питания
переменного тока
1
3
7
9
8
2
Вид спереди / сверху
4
25
6
1
Вид сзади / снизу
13 14 15 16 17
1819202122232425
1510 11 12
