3. Встановлення РК телевізора
Установка підставки

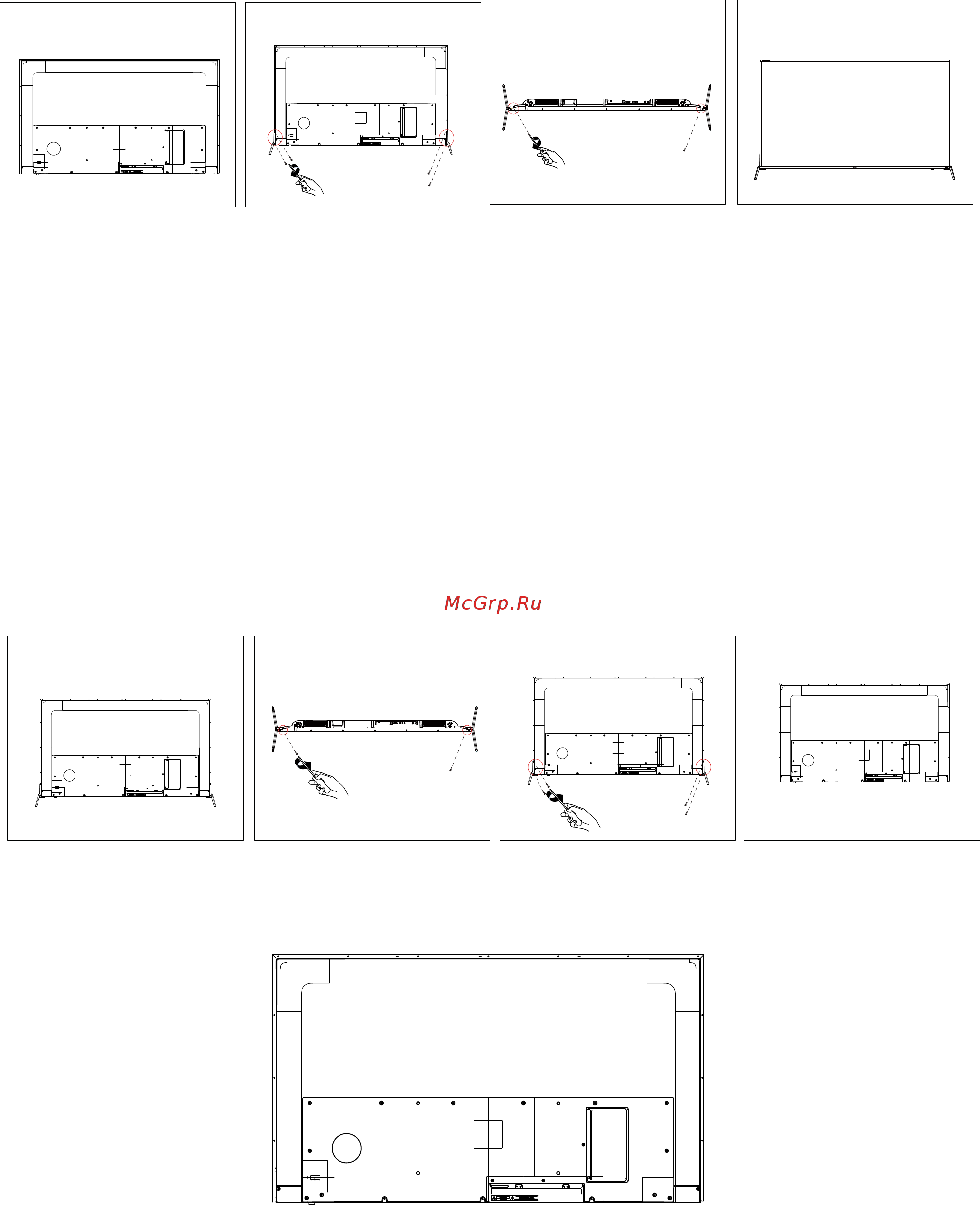

1. Покладіть телевізор на м'яку поверхню екраном донизу. Розташуйте його так, як показано на мал.
1.
2. Прикріпіть кронштейн із підставкою до основи телевізора за допомогою 6 гвинтів, як показано на
мал. 2 та 3.
3. Поставте телевізор, як показано на мал. 4.
Від’єднання підставки
1. Покладіть телевізор на стіл екраном донизу. Застеліть перед цим стіл м'якою тканиною, щоб
уникнути дряпання екрану (Див. мал. 1).
2. Викрутіть 6 гвинтів (Див. мал. 2 та 3).
3. Зніміть підставку (Див. мал. 4).
7
Мал. 1 Мал. 2
Мал. 3
Мал. 4
Мал. 1 Мал. 2 Мал. 3 Мал. 4
УВАГА:
• Від'єднайте підставку перед установкою телевізора на кронштейні для настінного кріплення (не
додається), виконавши дії, зазначені в вище.
• Відстань між отворами складає 400 x 200 мм по ширині і висоті. Надійно закрутіть гвинти (M6x10,
не додаються), щоб телевізор не нахилявся вперед. Не перезатягуйте гвинти.
Настінний монтаж
